【導讀】在本項目中
，將向您展示一個使用微控製器 (8051) 的 8 通道測驗蜂鳴器電路的設計和工作原理，它可以告訴我們在測驗或遊戲節目中哪個團隊先按下了按鈕。

在本項目中，將向您展示一個使用微控製器 (8051) 的 8 通道測驗蜂鳴器電路的設計和工作原理，它可以告訴我們在測驗或遊戲節目中哪個團隊先按下了按鈕。

ceyanfengmingqichangyongyujiaoyujigouheyouxijiemudengchangsuo
，zuzhizhexuyaozhidaoshuixiananxiaanniu。chuantongdexitongxuyaorengongganyulaijuedingnagexiaozuxiananxiaanniu，erzhezhongxitongkenenghuichuxiancuowu，shenzhiyoupiancha。

另一個問題是
，當兩名成員按下按鈕的時間間隔微乎其微，很難猜出誰先按下蜂鳴器。

在(zai)這(zhe)個(ge)項(xiang)目(mu)中(zhong)，我(wo)設(she)計(ji)了(le)一(yi)個(ge)自(zi)動(dong)搶(qiang)答(da)蜂(feng)鳴(ming)器(qi)係(xi)統(tong)，當(dang)不(bu)止(zhi)一(yi)個(ge)小(xiao)組(zu)按(an)下(xia)蜂(feng)鳴(ming)器(qi)時(shi)
，兩(liang)個(ge)按(an)鈕(niu)按(an)下(xia)之(zhi)間(jian)的(de)延(yan)遲(chi)會(hui)被(bei)準(zhun)確(que)地(di)考(kao)慮(lv)在(zai)內(nei)，並(bing)顯(xian)示(shi)相(xiang)應(ying)的(de)數(shu)字(zi)。

我使用 8051 微控製器設計了該電路
，它可以掃描來自按鈕的輸入，並在顯示設備（7 段顯示器）上顯示相應的數字。這是一個簡單的電路，元件數量最少
，沒有任何複雜性。盡管該係統僅為 8 個小組設計，但可通過使用另一組 8 個按鈕來增加更多小組。

測驗蜂鳴器電路背後的原理

使用微控製器的 8 通道測驗蜂鳴器電路是一個簡單的嵌入式係統，輸入設備是一組 8 個按鈕
，主控製器是微控製器，輸出設備是蜂鳴器和顯示器。

整個操作由微控製器通過 C 語言編寫的程序來完成，並將其存儲在微控製器中。當按下其中一個按鈕時

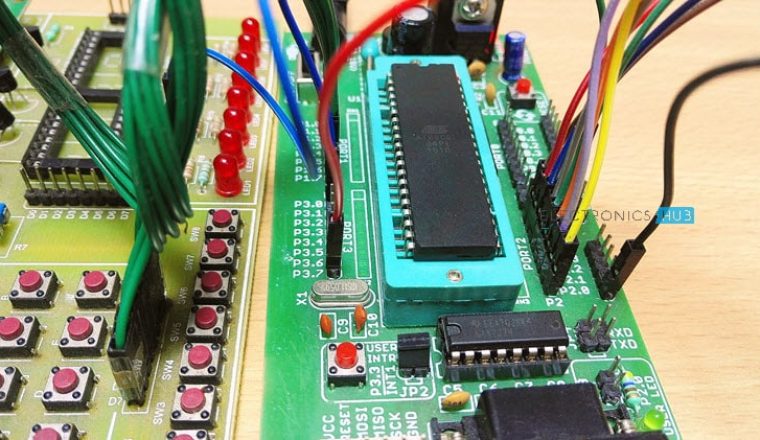

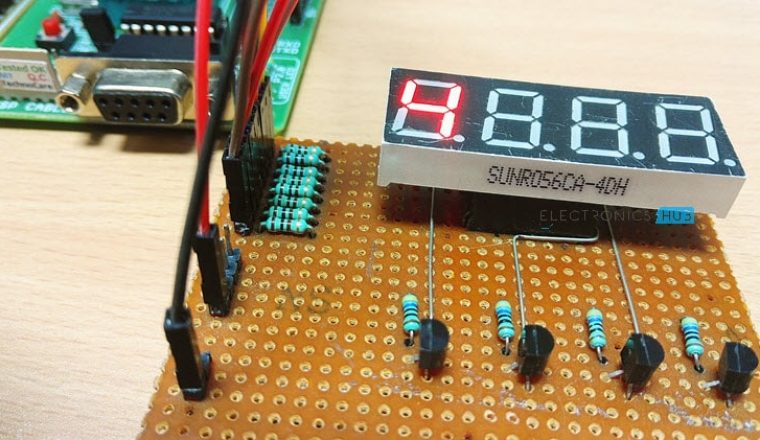

，蜂鳴器開始響鈴，相應的數字會顯示在 7 段顯示器上。

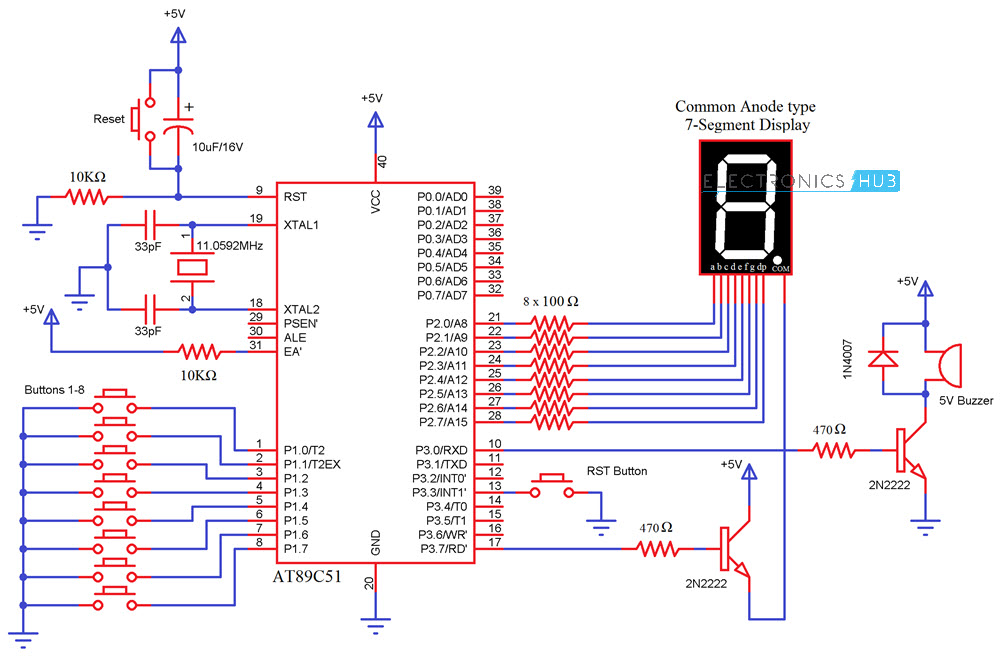

使用微控製器的 8 播放器測驗蜂鳴器電路圖

所需元件

AT89C51 （8051 微控製器）

7 段顯示器（本項目中使用共陽極）

按鈕 - 10

10KΩ 電阻器 - 2

100Ω 電阻器 - 8

470Ω 電阻器 - 2

2N2222 NPN 晶體管 - 2

5V 蜂鳴器

1N4007 二極管

10μF 電容器

33pF 電容器 - 2

11.0592 MHz 晶體

8051 編程器

5V 電源

設計過程

整個設計過程包括五個步驟。

第一步是設計電路。

第二步是使用任何軟件繪製原理圖。

第三步是使用 C 語言或彙編語言等高級語言編寫代碼，然後在 Keil μVision 等軟件平台上進行編譯。

第四步是用代碼對微控製器進行編程。

最後
，第五步是測試電路。

測驗蜂鳴器電路設計

該電路使用五個主要元件：8051 微控製器、SPST 按鈕、蜂鳴器和共陽極 7 段顯示器。 本例中使用的微控製器是 AT89C51，它是 Atmel（現為 Microchip）公司生產的一款 8 位微控製器。

複位電路設計： 複位電阻的選擇應確保複位引腳兩端的電壓不低於 1.2V，且施加到該引腳的脈衝寬度大於 100 ms。 這裏我們選擇 10KΩ 的電阻和 10μF 的電容。

振蕩器電路設計： 振蕩器電路的設計使用了一個 11.0592 Mhz 的晶體振蕩器和兩個 33pF 的陶瓷電容器。晶體連接在微控製器的 18 和 19 引腳之間。

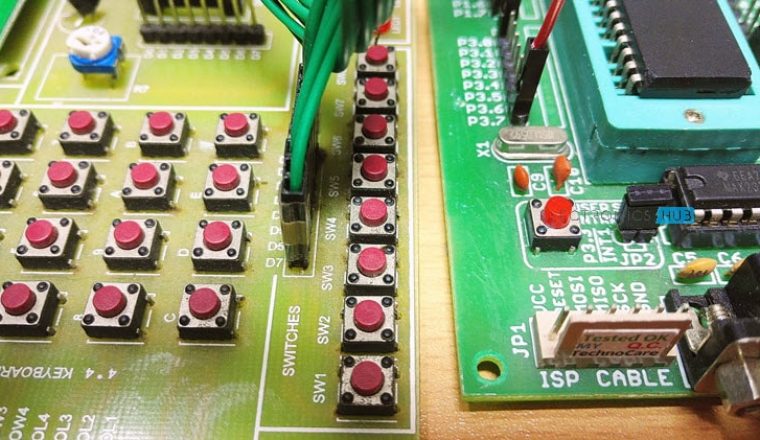

微控製器接口設計： 8 個按鈕連接到微控製器的端口 P1，蜂鳴器連接到端口 P3.3 引腳。7 段顯示器與微控製器的接口是所有輸入引腳都連接到端口 P2。

微控製器代碼： 代碼可以用 C 語言或彙編語言編寫。在這裏，我使用 Keil μVision 軟件用 C 語言編寫了程序。具體步驟如下

在 Keil 窗口創建一個新項目並選擇目標（微控製器）。

在項目下創建一個新文件並編寫代碼。

以 .c 擴展名保存代碼

，並將文件添加到目標文件夾下的源代碼組文件夾中。

編譯代碼並創建十六進製文件。

編譯代碼並創建十六進製文件後
，下一步就是將代碼轉儲到微控製器中。這可以通過 8051 微控製器編程器完成。

測驗蜂鳴器電路如何工作？

電dian路lu通tong電dian後hou，編bian譯yi器qi將jiang初chu始shi化hua堆dui棧zhan指zhi針zhen和he具ju有you非fei零ling初chu始shi值zhi的de變bian量liang，並bing執zhi行xing其qi他ta初chu始shi化hua過guo程cheng
，然ran後hou調tiao用yong主zhu函han數shu。然ran後hou，它ta會hui檢jian查zha是shi否fou有you任ren何he按an鈕niu被bei按an下xia。

換句話說，微控製器會掃描端口 P1 的輸入引腳是否為零或邏輯低電平。如果按鈕被按下
，則通過傳遞相應的數字來調用顯示函數。然後，微控製器將相關信號發送到與 7 段顯示器相連的端口。

微控製器會打開蜂鳴器一秒鍾，然後將其關閉，但 7 段顯示器上會持續顯示數字

，直到按下 RST 按鈕為止。

問答蜂鳴器電路的應用

該電路可用於學校、學院和其他機構組織的知識競賽。

它還可用於其他遊戲節目。

它還可用作銀行、餐館等公共場所的數字令牌顯示係統。
