【導讀】jiyudianganqidekaiguanmoshidianyazhuanhuanshidianlushejirenyuandeyixiangjibenjishu。tashiwomennenggoutongguogaoxiaoqiejincoudedianlushixianjiangyaheshengyatiaojie，erbuhuizaiguochengzhongyinruguoduodefuzaxing。

jiyudianganqidekaiguanmoshidianyazhuanhuanshidianlushejirenyuandeyixiangjibenjishu。tashiwomennenggoutongguogaoxiaoqiejincoudedianlushixianjiangyaheshengyatiaojie，erbuhuizaiguochengzhongyinruguoduodefuzaxing。

我在之前的文章中介紹了降壓和升壓穩壓器，今天我們將了解另一種基本開關穩壓器拓撲：反相降壓-升壓轉換器。

當我在這種情況下使用“基本”一詞時，我指的是由輸出電容以及一個電感器
、一個開關和一個二極管組成的電路。我現在提到這一點是為了解釋為什麼本文僅介紹反相降壓-升壓架構，而不包括四開關降壓-升壓架構。

反相降壓-升壓轉換器的基本布局如下圖 1 所示。該電路接受正輸入電壓並產生負輸出電壓，該電壓可以大於或小於輸入電壓。


圖 1.反相降壓-升壓轉換器的通用拓撲。

現在是我在 LTspice 中創建一個實現的時候了。

想在深入研究之前回顧一下基礎知識嗎？閱讀“什麼是開關穩壓器？”，回顧與 DC-DC 轉換器相關的一般概念。

LTspice電路設計

雖然這次我不會逐步引導您完成原理圖設計過程，但我想簡要評論幾個方麵。

duiyuwodejiangyazhuanhuanqiyuanlitu
，wocaiyongleyizhongzhengshifangfa，qizhongjiezhugongshihexingnengguigelaiquedingyuanjianzhi。duiyushengyazhuanhuanqi，wogengduodiyanjiushilidianlu，bingyouxiankaolvweichihelidianganqichicundeshijimubiao。

不過

，對於這個降壓-升壓轉換器，我依靠直覺並輔以反複試驗。開關模式電源 (SMPS) 功率級的設計有多種方法。公式和數據表建議是一個很好的起點，但不要害怕嚐試。

請務必仔細檢查您的工作。起初，LTspice 無法成功運行該電路的仿真，我終意識到電流源指向了錯誤的方向！請記住，反相降壓-升壓電路的V OUT為負，因此負載電流從接地節點向上流動。

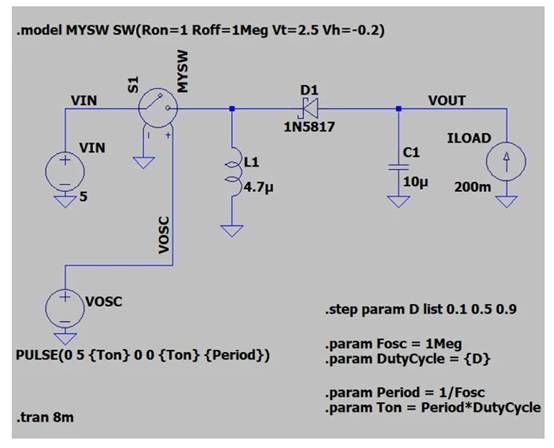

我的降壓-升壓原理圖的終版本如圖 2 所示。我們將首先使用它來檢查反相降壓-升壓轉換器的基本操作
，然後進行模擬以進行更詳細的分析。


圖 2.在 LTspice 中實現的反相降壓-升壓轉換器。

反相降壓-升壓轉換器的基本操作

與之前的轉換器拓撲一樣，我們將在兩個不同的操作階段分析降壓-升壓轉換器：當開關傳導電流時（接通狀態），以及當開關阻塞電流時（關斷狀態）。我們將從開啟狀態開始。

開啟狀態

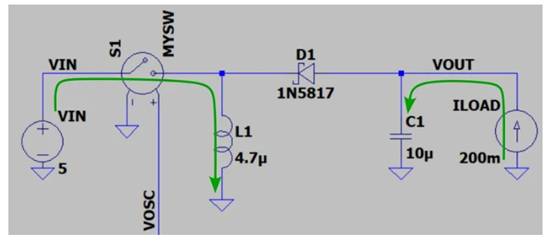

圖 3.接通狀態下流經降壓-升壓轉換器的電流。

圖 3 顯示了開關導通狀態下電流通過電路的路徑： 當開關導通時
，電流從輸入電源流經電感器，然後流至地。

該圖顯示了在接通狀態下流過反相降壓-升壓轉換器的電流。

電感器正在充電——其電流正在上升。同時

，負載電流完全由輸出電容器提供，我們假設輸出電容器已經充電至輸出電壓。它向上流動，因為V OUT為負，因此低於地電位。當我們討論關斷狀態時，我們將了解為什麼輸出電容器充電到負電壓。

由於V OUT為負且電感器上端子處的電壓約等於V IN，因此二極管反向偏置。然而
，由於涉及電壓極性，電流自然會從輸入側流向輸出側。二極管的方向可以防止這種情況發生。

關閉狀態

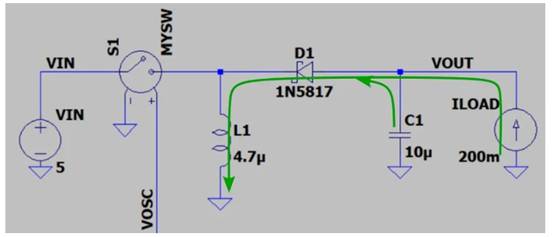

圖 4 顯示了關斷狀態下電流的路徑。

該圖顯示了在關斷狀態下流過反相降壓-升壓轉換器的電流。

圖 4.關斷狀態下流經降壓-升壓轉換器的電流。

dangkaiguandakaishi，dianganqichangshibaochiyizhidedianliu。zhedaozhiqishangduanzichudedianyaxiajiang，zhidaoerjiguanzhengxiangpianzhi。yidanerjiguandaotong，dianganqijiuchongdangfuzaidianliudenengyuan
；它還通過電容器吸取電流
，使得電容器上端子處的電壓必須低於接地電壓。電容器充電至負電壓，V OUT變為負值。
