一、前言

FPGA以擅長高速並行數據處理而聞名


，從有線/無線通信到圖像處理中各種DSP算法
，再到現今火爆的AI應用
，都離不開卷積、濾波
、變換等基本的數學運算。但由於FPGA的硬件結構和開發特性使得其對很多算法不友好，之前本人零散地總結和轉載了些基本的數學運算在FPGA中的實現方式
，今天做一個係統的總結歸納。

二
、FPGA中的加減乘除

1.硬件資源

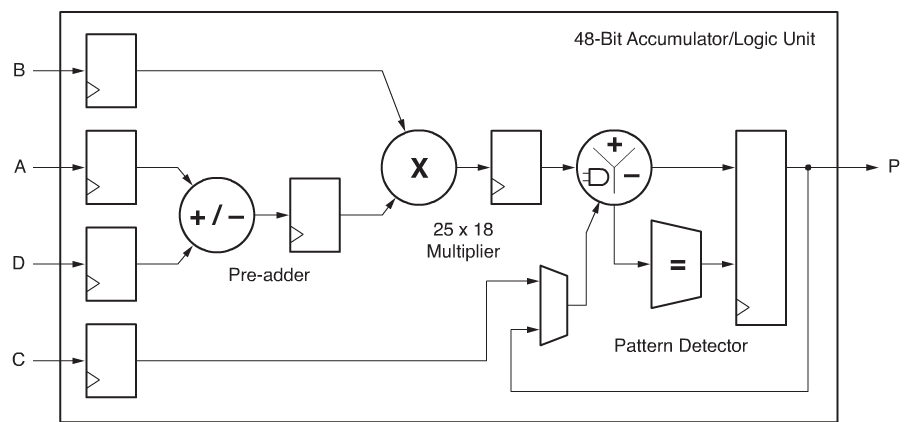

Xilinx 7係列的FPGA中有DSP Slice
，叫做“DSP48E1”這一專用硬件資源，這是一個功能強大的計算單元，單就用於基本運算的部分有加減單元和乘法器。詳見參考文獻1.

因此可以直接用HDL語言中的加、減
、乘(cheng)符(fu)號(hao)實(shi)現(xian)變(bian)量(liang)與(yu)常(chang)量(liang)間(jian)運(yun)算(suan)操(cao)作(zuo)以(yi)及(ji)變(bian)量(liang)與(yu)變(bian)量(liang)間(jian)操(cao)作(zuo)。而(er)四(si)則(ze)運(yun)算(suan)中(zhong)的(de)除(chu)法(fa)沒(mei)有(you)基(ji)本(ben)的(de)邏(luo)輯(ji)計(ji)算(suan)單(dan)元(yuan)可(ke)以(yi)對(dui)應(ying)，因(yin)此(ci)計(ji)算(suan)除(chu)法(fa)需(xu)要(yao)調(tiao)用(yong)除(chu)法(fa)器(qi)IP核。

2.確認數據的表示範圍

有符號數：（補碼）-2^(N-1) ~ 2^(N-1)-1 如N = 8，則表示範圍是：-128 ~ 127.

無符號數：0~2^N-1 如N = 8，則表示範圍是：0~255.

定點數：2Q13 範圍是：-4~4-2^(-13) 精度是：2^(-13)

3.結果有效位寬

首先討論結果位寬問題。在FPGAzhongwangwangcaiyongdingdianyunsuantidaifudianyunsuanlaijiangdiyingjianziyuanzhanyonglvhejisuanyanchi
，qizhongdejingsuijiushijingduyuziyuandequanheng。ruoanzhaobaoliujisuanjieguodequanbujingdu

，N bit數與Mbit數相加結果需要N+1bit（N>M）。N bit數與M bit數相乘之積需要N+M bit。而減法可以轉化為加法
，除法則轉換為乘法和加減法的組合。如果操作數是定點小數，則在滿足以上準則的前提下，A與B相加（A小數點位數>B小數點位數）
，結果小數點位數與A相同
；A與B相乘（小數點位數分別為p和q），結果小數點位數是p+q。

4.定點運算步驟

然而（話鋒一轉），在大多數場合下
，不需要以上這麼多位來保留計算結果，因為我們在進行數學運算時
，已經知道輸入數據的大致範圍
，一個數除以1000和除以1jieguoshujusuoxuzuixiaoweikuannengyiyangme？jiajianyunsuandecaozuobuzhoushixianduiqixiaoshudianweishu

，houjiajian。erchengfashixianjisuanhouquxiaoshudian。zheshijishangyushijinzhiyunsuanyizhi，womenkankanjutidejisuanbuzhou：

整數之間加減以及乘法的統一步驟：預估結果位寬N --> 按照結果位寬擴展操作數符號位以防止溢出 --> 運算取低N位。

定點小數加減運算步驟：預估結果位寬N --> 得到結果小數點後位數 --> 對齊操作數整數位和小數位，確定擴展位寬M（M≥N） --> 加減運算取低M位。

定點小數乘法運算步驟：預估結果位寬N --> 得到結果小數點後位數 --> 擴展操作數位寬 --> 相乘取低N位

5. 變量與常量運算化簡

以yi上shang討tao論lun的de均jun是shi兩liang變bian量liang之zhi間jian的de運yun算suan規gui則ze，當dang然ran結jie果guo位wei寬kuan及ji格ge式shi準zhun則ze是shi適shi用yong的de。變bian量liang與yu常chang量liang的de運yun算suan的de優you勢shi在zai於yu，可ke以yi將jiang乘cheng除chu法fa轉zhuan換huan成cheng加jia減jian以yi及ji移yi位wei運yun算suan實shi現xian，從cong而er降jiang低di計ji算suan複fu雜za度du和he延yan遲chi。當dang常chang數shu項xiangC為2的整數次冪（C = 2^p）
，則乘C等於變量左移p位，除以C等於變量右移p位。幾個在書中看到的幾個簡單示例：A*16 = A <<4　　A*20 = A<<4 + A<<2.　　A除以2 = A >>1　　A除以3 = A*(0.25+0.0625+0.0156) = A>>2+A>>4+A>>6　　A除以5 = A*(0.125+0.0625+0.0156) = A>>3 + A>>4 + A>>6.其中乘法完全等價對應的移位相加操作，而除法的移位代替會損失精度。

三、如何計算特殊函數

FPGA內部的DSP Slice可以直接進行最基本的加法和乘法運算，但是對於其他比如對數、指數、三角函數、開根號等特殊函數就無能為力了。這時需要借助算法對這些特殊函數進行變換和簡化。FPGA實現複雜函數的常用手段一個是級數展開
，再一個就是CORDIC算法。關於CORDIC的理論知識和具體內容詳見參考文獻2

，這裏主要闡述CORDIC的IP核調用以及應用示例。CORDIC算法就是通過一定的手段，將很多複雜的特殊函數變為相加移位運算，這一點對於硬件芯片實現來說非常友好。CORDIC分為旋轉模式和矢量模式，配合圓周坐標
、線性坐標和雙曲線坐標會有六種組合

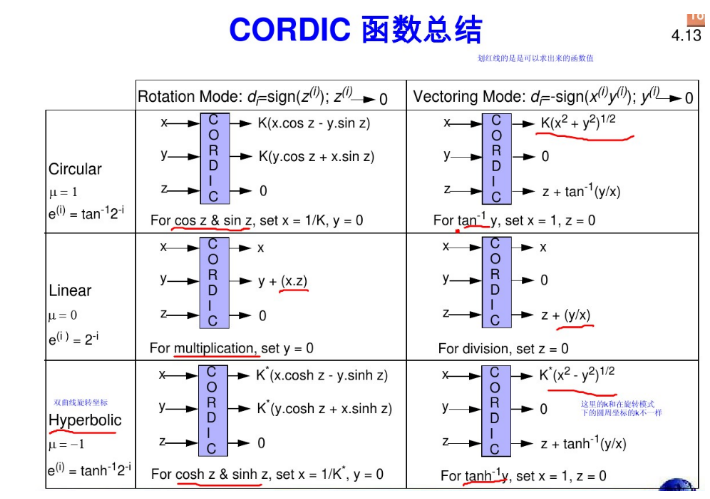

，具體見下表：

從表中發現，基本的乘

除法、三角函數、反三角函數
、雙曲函數
、反雙曲函數、開根號都能夠直接求得，那其他函數怎麼辦？

常(chang)見(jian)的(de)函(han)數(shu)計(ji)算(suan)需(xu)求(qiu)基(ji)本(ben)都(dou)能(neng)滿(man)足(zu)，雖(sui)上(shang)述(shu)變(bian)換(huan)式(shi)對(dui)自(zi)變(bian)量(liang)定(ding)義(yi)域(yu)有(you)限(xian)製(zhi)，但(dan)同(tong)樣(yang)可(ke)以(yi)分(fen)析(xi)輸(shu)入(ru)數(shu)據(ju)的(de)取(qu)值(zhi)範(fan)圍(wei)並(bing)利(li)用(yong)簡(jian)單(dan)的(de)數(shu)學(xue)變(bian)換(huan)得(de)到(dao)想(xiang)要(yao)的(de)結(jie)果(guo)。Xilinx同時提供了浮點IP核以及CORDIC IP核，前者調用簡單但占用資源大，延遲高
，因此利用CORDIC算法計算函數是個較好的選擇。

四、CORDIC計算e^x Demo

1. 算法仿真分析

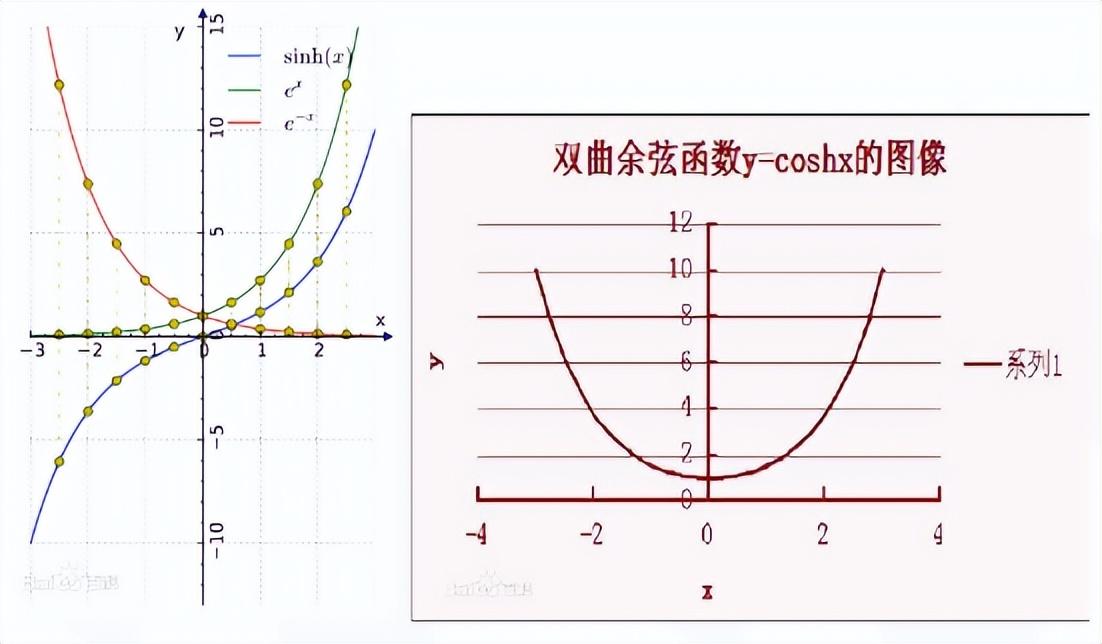

要計算e^x數值需要讓CORDIC工作在雙曲坐標的旋轉模式下，通過e^x = sinhx+coshx關係式間接求得。首先看下sinh和cosh函數的曲線


，有個直觀認識。

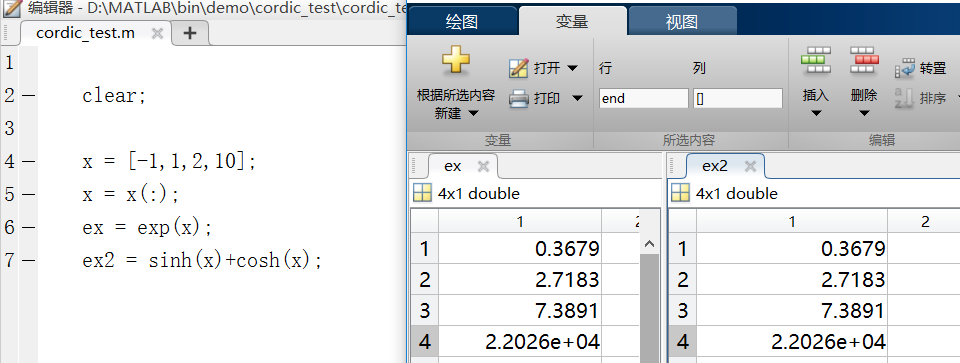

我們用MATLAB毫不費力地驗證一下公式正確性：

在設計後也同樣要借助MATLAB進行仿真驗證。

2. CORDIC IP核

現在通過查看user guide得知CORDIC IP核的接口及主要特性。

接口包括輸入笛卡爾數據輸入通道、相位輸入通道、全局信號以及數據輸出通道。該IP核有兩種結構：串行和並行，可根據數據吞吐量需求選擇

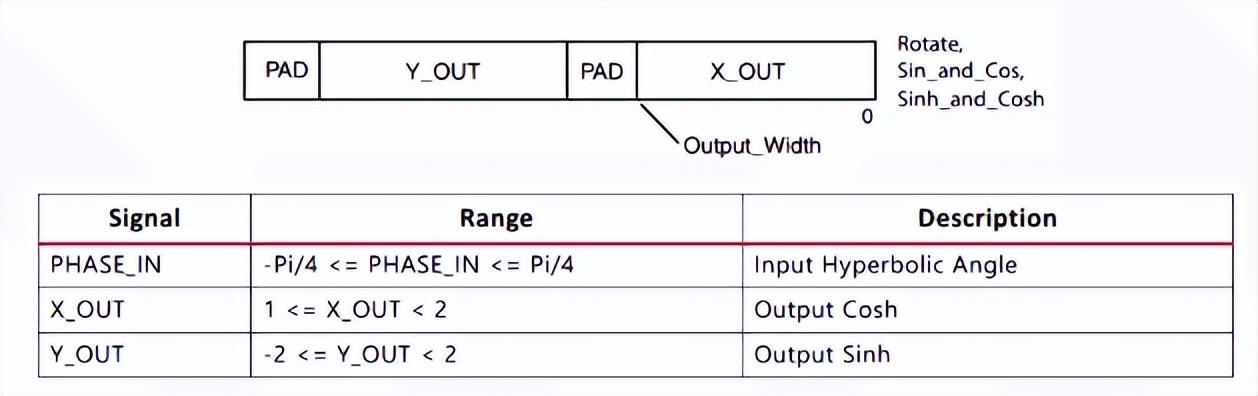

，並行結構可以每個時鍾輸出一個計算結果。如果計算sinh和cosh，要向phase通道輸入相位信息，X_OUT是cosh(phase),Y_OUT是sinh(phase).輸入phase必須滿足數據範圍，否則出現不可預計結果。輸出幀結構及數據範圍如下：

　其中輸入數據格式為2QN，輸出則是1QN。由於均是有符號數，也就是輸入整數部分3bit，輸出整數部分2bit。接下來對IP核進行配置

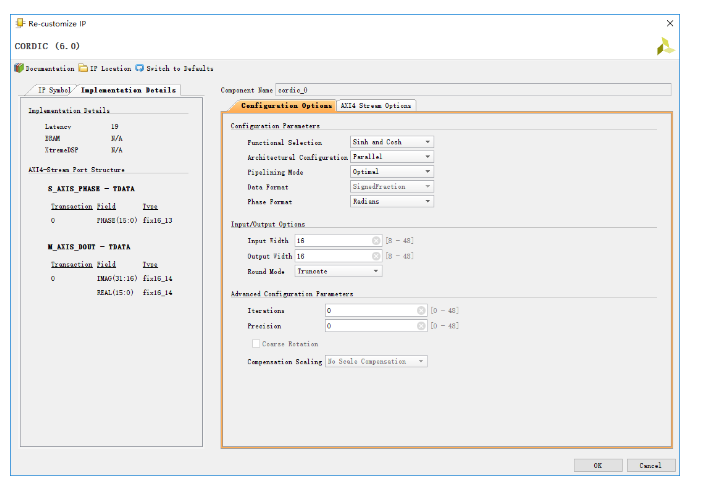

，重點是第一頁
，此處將其配置為計算sinh和cosh模式，采用並行優化的流水線結構。相位以角度為單位
，輸入輸出位寬設置成16bit。

3.HDL代碼設計及仿真驗證

設計代碼：
`timescale 1ns / 1ps

module cordic_ex#(parameter DIN_W = 16,
DOUT_W = 16)
(
input clk,
input [DIN_W-1:0] din,//2Q13
input din_vld,

output reg [DOUT_W+1-1:0] dout = 0,//2Q14
output reg dout_vld = 0
);

wire [DOUT_W*2-1 : 0] m_axis_dout_tdata;
wire m_axis_dout_tvalid;
wire signed [DOUT_W-1:0] sinh,cosh;

// ex = sinhx + coshx <1Q14+1Q14 = 2Q14>
always @(posedge clk)begin
dout <= sinh + cosh;
end

assign sinh = m_axis_dout_tdata[DOUT_W*2-1 -:DOUT_W];
assign cosh = m_axis_dout_tdata[DOUT_W-1 -:DOUT_W];

always @(posedge clk)begin
if(m_axis_dout_tvalid)begin
dout_vld <= 1'b1;
end
else
dout_vld <= 0;
end

cordic_0 cordic_cosh_sinh (
.aclk(clk), // input wire aclk
.s_axis_phase_tvalid(din_vld), // input wire s_axis_phase_tvalid
.s_axis_phase_tdata(din), // input wire [15 : 0] s_axis_phase_tdata
.m_axis_dout_tvalid(m_axis_dout_tvalid), // output wire m_axis_dout_tvalid
.m_axis_dout_tdata(m_axis_dout_tdata) // output wire [31 : 0] m_axis_dout_tdata
);

endmodule

cordic_ex

用MATLAB產生兩組數據，並將角度值定點化後作為設計模塊數據激勵：

testbench：
`timescale 1ns / 1ps

module cordic_ex_tb();

parameter CYC = 20;

reg clk;
reg [16-1:0] din;
reg din_vld;

wire signed [17-1:0] dout;
wire dout_vld;

cordic_ex#(.DIN_W(16),
.DOUT_W(16))
uut(
.clk (clk) ,
.din (din) ,//2Q13
.din_vld (din_vld) ,
.dout (dout) ,//2Q14
.dout_vld (dout_vld)
);

initial begin
clk = 1;
forever #(CYC/2) clk = ~clk;
end

initial begin
#1;
din = 0;
din_vld = 0;
#(CYC*10);

din_vld = 1;
din = 16'b0001010000011011;//pi * 1/5
#(CYC*1);
din = 16'b1110011011011110;//-pi * 1/4
#5;
$stop;
end

endmodule

cordic_ex_tb

仿真結果：

仿真波形表明
，計算結果與MATLAB浮點運算相近
，滿足一般計算需求。若想提高精度
，可以增加CORDIC輸出數據位寬。
