基於RTC的低功耗精準時鍾同步
發布時間:2024-04-03 責任編輯:lina
【導讀】時鍾同步的應用廣泛,但常規的時鍾同步方案或對終端設備要求高,或原理相對複雜。對此,本文利用大普的RTC秒上升沿即時生效原理,設計一種低功耗、高精確時鍾同步方案。
摘要
時鍾同步的應用廣泛,但常規的時鍾同步方案或對終端設備要求高,或原理相對複雜。對此,本文利用大普的RTC秒上升沿即時生效原理,設計一種低功耗、高精確時鍾同步方案。
時鍾同步的應用涵蓋通信、交通、電力、視頻、醫療、金融、教育等領域,在低功耗的設備上提高時鍾的同步精度具有較高的應用價值。
1. 時鍾同步的概念及精度影響因素
2. 時鍾同步的設計原理

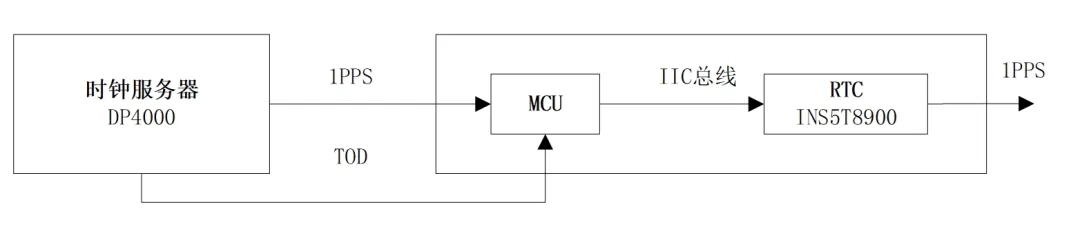

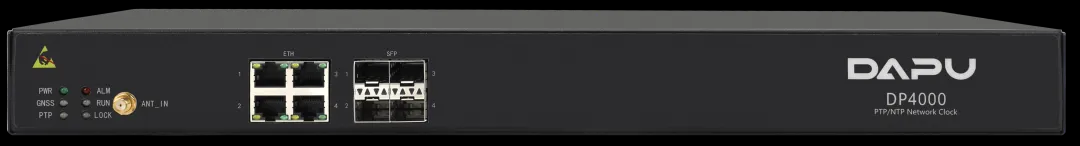

市場上RTC的時間寄存器分辨率一般精確到秒,但本文將探討基於RTC,如何進行毫秒甚至微秒級別的時鍾同步設置。其主要原理是利用大普的RTC秒上升沿即時生效原理——即秒上升沿會移動到秒設置生效的位置,當MCU捕捉到時鍾服務器輸出1PPS上升沿時,對RTC進行秒的寫操作,即能實現精準時鍾同步。工作原理框圖見圖1。
3. 時鍾同步的具體實現
3.1誤差確認

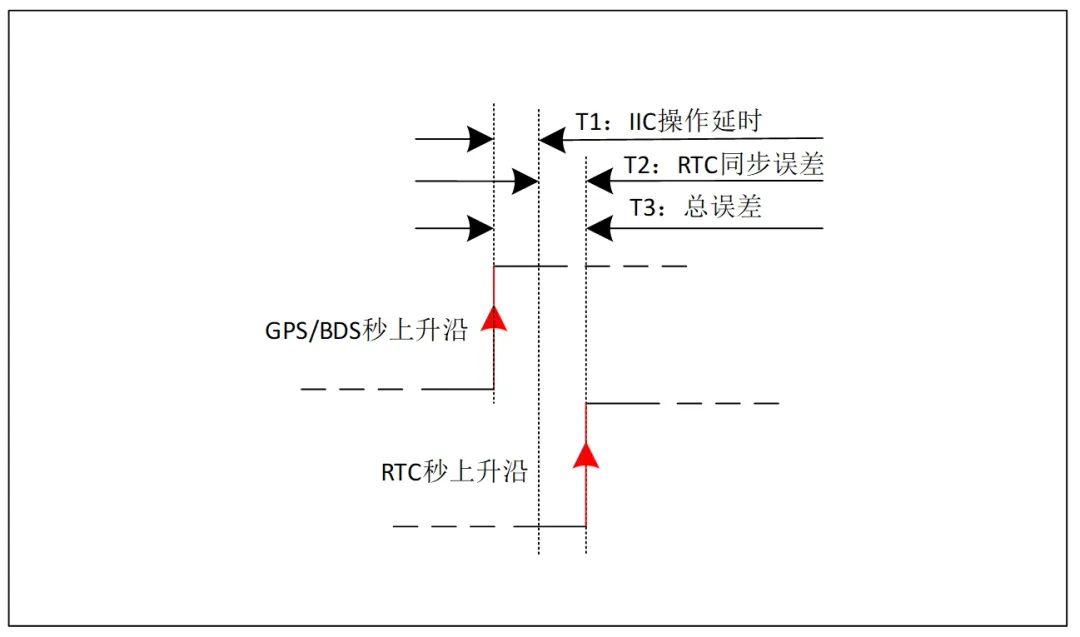

減少誤差需要先分析和確認誤差。如圖2所示,圖中T1是MCU軟件操作時延和IIC指令時延,主要和單片機以及IIC速率有關係。硬件和軟件係統確定後,T1即為固定值。T2是IIC操作生效到秒上升沿變化時間差,是RTC同步誤差,主要由RTC內部邏輯電路確定,也是固定值。T3為T1和T2之和,即總誤差。
3.2誤差校準

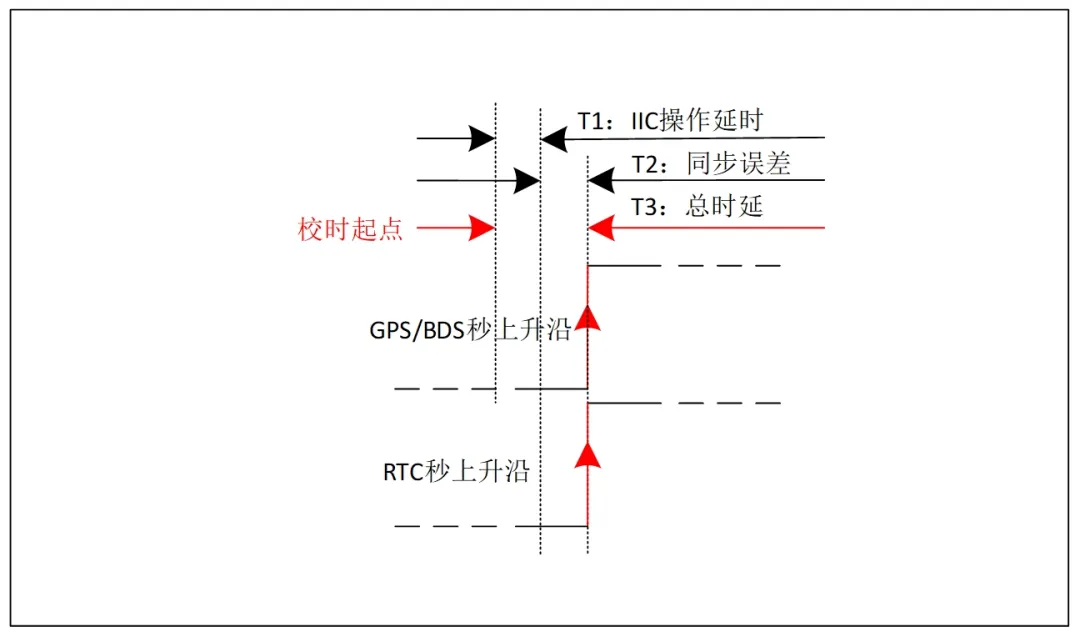

確認誤差之後,需要對誤差進行校準。如上文所述,總誤差為固定值T3,那麼校時起點若相對於GPS/BDS秒上升沿提前T3,就能實現精準的秒上升沿同步。如圖3所示。
4. 時鍾同步的測試驗證

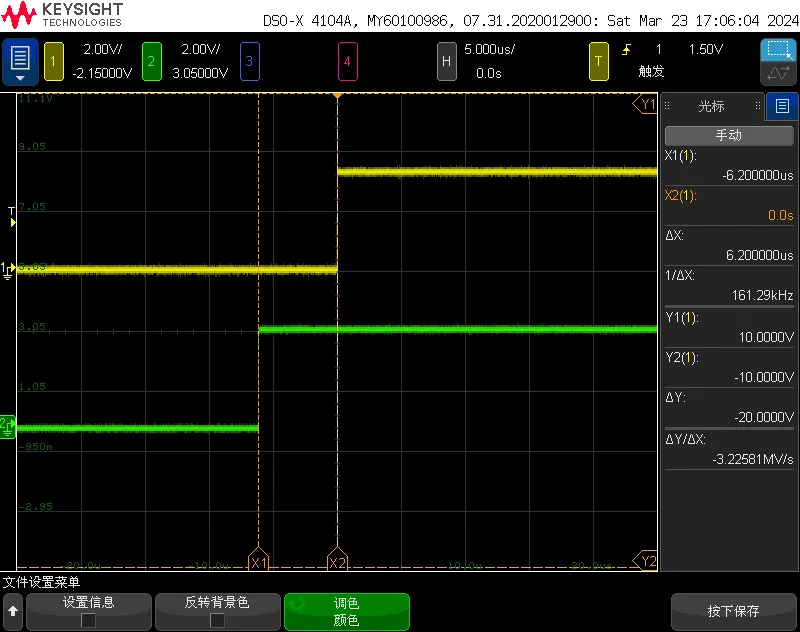

按照以上原理進行了測試驗證。實際測試結果顯示,經過誤差校準後,RTC輸出的1PPS(綠色)和服務器輸出的1PPS(黃色)同步精度非常高,相位偏差在±10us[3]內,實現了微秒級別的時鍾同步。

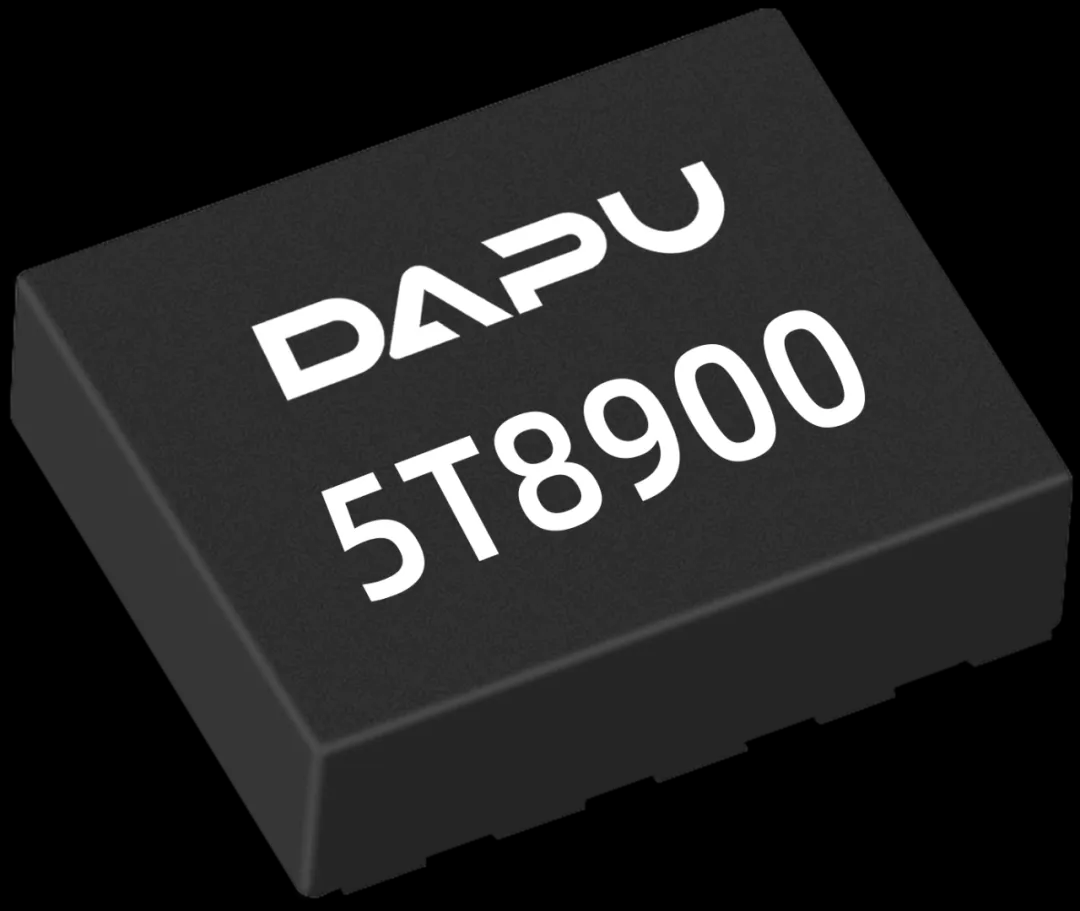

(10)多種接口類型,接口可定製
(2)超高穩定度:
±3.4ppm @ -40℃~+85℃
(3)內置晶體:32.768kHz
(9)封裝尺寸:3.2* 2.5*1.0mm
