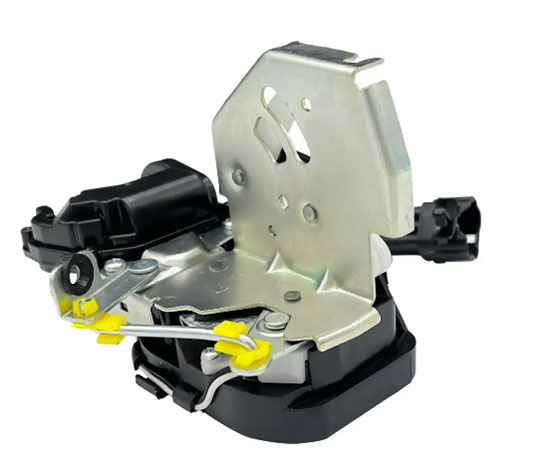

【導讀】在汽車電子係統複雜度激增的時代
，傳統文檔驅動開發模式正麵臨信息孤島、變更斷層等嚴峻挑戰。基於模型的係統工程（MBSE）通過構建貫穿需求、設計和驗證的數字化模型鏈條，為中控鎖等安全關鍵係統提供了全新開發範式。本文將深入解析MBSE如何以SysML架構建模為核心，重構汽車中控鎖的功能安全開發路徑。

一、係統安全工程革新：用MBSE重構需求金字塔

傳統模式的三大痛點

1. 信息孤島困境
   功能安全需求
   、設計文檔
   、測試用例分散在Excel/Word等獨立文件中，導致：

• 需求變更時設計文檔同步延遲超48小時

• FTA分析結論與軟件實現出現8%偏差率

• 安全機製覆蓋率難以量化驗證

2. 變更斷層危機
   客戶需求→係統需求→軟件設計的傳遞路徑斷裂：

• 車規變更影響範圍需3人日手動分析

• 70%接口問題在試產階段才暴露

3. 工具鏈割裂之痛
   需求管理DOORS與建模工具Rhapsody數據割裂，需手動維護追溯矩陣

MBSE的破局之道
▶ 統一模型中樞
SysML構建四維模型框架：

• 需求圖：鏈接ASIL安全目標與技術需求

• 結構圖：映射中控鎖物理組件關係

• 狀態機圖：定義門鎖狀態遷移邏輯

• 時序圖：驗證故障響應時效
  ▶ 動態追溯網絡
  每個模型元素關聯需求條目，形成雙向追溯鏈
  ▶ 變更協同引擎
  需求修改自動觸發關聯模型驗證，影響分析效率提升90%

二、從模型到實現：區域控製器中控鎖實戰

安全架構的雙重進化
係統級安全設計

1. 目標分解
   客戶需求："時速＞5km/h自動落鎖" → 衍生ASIL-B級安全目標

2. FMEA-FTA聯動
   建立故障傳播模型，識別單點故障模式12類

3. 技術需求轉化
   生成安全機製：

• 車速信號校驗（雙CAN總線冗餘）

• 執行器電流監控（±10mA誤差檢測）

軟件級安全架構
◉ SWC分層防護

• 應用層：車門狀態決策模塊

• 服務層：信號校驗容錯模塊

• 驅動層：電機PWM安全控製


三

、工具鏈新突破：Rhapsody構建追溯矩陣

數字線程閉環實踐

1. 模型驅動開發流
   SysML模型→自動生成ARXML接口文件→導入Autosar工具鏈
   優勢：

• 消除手工定義SWC接口錯誤

• 接口變更衝突檢測提速85%

2. 三維追溯矩陣
   | 追溯維度 | 實現方式 | 價值輸出 |
   |----------------|-----------------------|--------------------------|
   | 縱向追溯 | 需求→模型元素雙向鏈接 | 覆蓋率達100% |
   | 橫向追溯 | FTA事件→安全需求追溯 | 消除安全機製缺口 |
   | 時間軸追溯 | 版本對比自動生成差異報告 | 變更影響可視化 |

3. 協同開發革命

• 模型庫統一管理接口
  ，複用率提升60%

• 集成Git版本控製
  ，變更記錄可追溯至責任人

四
、效能飛躍實證：MBSE的價值量化

某車企ZCU項目數據

行業級效能躍遷

• 開發周期壓縮40%（行業平均30周→18周）

• ASIL認證通過率提升35%

• 單車研發成本降低15萬元

結語：汽車安全工程的範式遷移

MBSE不是簡單的工具替代
，而是以模型為紐帶重構了安全基因的表達方式。當SysML架構建模成為需求落地的“翻譯器”，當數字線程貫穿從安全目標到執行代碼的每個環節，汽車中控鎖的開發模式完成了從碎片文檔到係統模型的進化躍遷——這正是智能汽車時代安全工程的新基準。
