中心議題：

• 加強ESD保護

加強ESD保護的技巧的解決方案：

• 縮短寄生“截斷”跡線的長度或LESD
• 縮短GND跡線長度和/或減少使用通孔數量以便縮短LGND
• 讓特定設計上的LIC/LPORT比盡可能地小
• 在ESD器件和IC直接添加緩衝電阻器

ESD 器件的主要目的是提供電阻最低的接地分流路徑。根據這種理念，我們為電路板設計者提供了一種能夠讓他們計算ESD瞬變時保護器件的有效電阻的方法。該電阻或動態電阻可用於比較和從當今市麵上的大量ESDqijianzhongxuanzezuiheshideqijian。womendechudejielunshi
，kaolvdaoqitasuoyoujishengxiaoyingzhihou，dongtaidianzuzuidideqijiannenggouweishejizhetigongyijuchenggongdejihui。

在本文章中，我們將介紹各種技巧
，電路板設計者可以用它們幫助自己實現設計所需的ESD等級
，從而保證所選的ESD保護器件能夠通過在係統ESD測試。

背景

現代電子設備（從LCD電視到手機）使用的很多芯片集都是采用130nm以下的工藝技術開發而成。這些技術的最低DC電壓容差超過3.3V，所以ESD脈衝對這類器件的影響是毀滅性的。並且，“板上”或“片上”ESD保護要求已降至500V，遠遠低於8kV 現場要求的典型值。

因此，考慮到小型芯片集的弱點
，電路板設計者不僅需要外部ESD保護
，還需要確保它足夠穩定。如先前的白皮書所述，在受保護的數據線路或I/O引腳上安裝額定電壓為8kV的ESD器件並不能保證在係統測試時芯片集本身會通過8kV的電壓。

通常
，ESD器件本身不會提供充足的保護，從而導致芯片集過早損壞。本白皮書提供了幾點指導意見
，設計者可以用它來加強板上ESD保護。

器件布置與布局

器件位置和布局對於讓ESD保護器發揮最大效用具有至關重要的作用。為此

，設計者最好了解各種寄生電感的板級效應。還特別介紹了電感，因為8kV ESD（即30A）時，僅1nH的電感就會通過關聯在PCB跡線上產生30V的尖峰電壓。

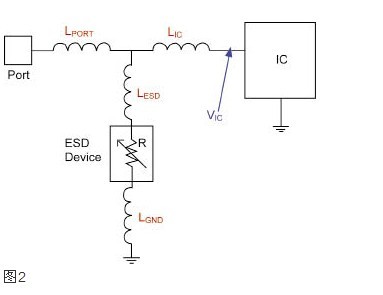

在決定ESD器件布局時，應該考慮4種寄生電感，即LESD、LGND
、LIC和LPORT，其位置如圖2所示。

LESD和LGND能夠提高箝位電壓（或VIC），而LIC和LPORT則對設計者有利。我們先介紹這2種有害電感。

LESD和LGND

有時，電路板布局不允許將ESD器件直接安裝在PCB跡線上麵。原因各異，但即使將ESD元件安裝在距離受保護數據線路1厘米遠的地方也可能會迅速轉化為幾十伏的電壓。GND總線也一樣。在某些設計中
，ESD器件的GND必須穿過幾個通孔，甚至采用迂回路線到達接地麵。除了流經ESD器件的ESD電流產生的電壓以外
，這兩種電感還會產生電壓尖脈衝（即IPEAK×RDYNAMIC）。

下述簡例說明了LESD和LGND對VIC的影響。在介紹該實例之前，應該指出的是
，常見的PCB生產工藝為典型的微帶跡線提供了約3nH/cm的電感（假定具有一定的寬度
、厚度和介電常數）。

考慮到這一點，我們假設具有8kV ESD脈衝和動態電阻為1Ω的ESD器件。並且，我們來看看2種不同的布局
，即布局A和布局B，其中LESD=LGND=1.5nH（各0.5cm），LESD=LGND=3.0nH（各1.0cm）。

因此，隻需要將跡線長度（即LESD和LGND）從0.5cm增加到1cm就可以讓將VIC提高75%。圖3介紹布局B以及與各個元件有關的電壓。

[page]
LIC和LPORT

很多ESD器件數據手冊中經常提到讓器件盡可能靠近ESD輸入點。這樣LPORT/LIC比就會盡可能得低（即LIC>>LPORT）。LPORT的電感未必會影響整體的ESD性能，但LIC的電感則肯定會影響ESD性能。

LIC 的非線性會通過大幅削減IC電壓來充當ESD脈衝的初始峰值電流的緩衝器。隨著電感的降低（即ESD器件越來越靠近IC）

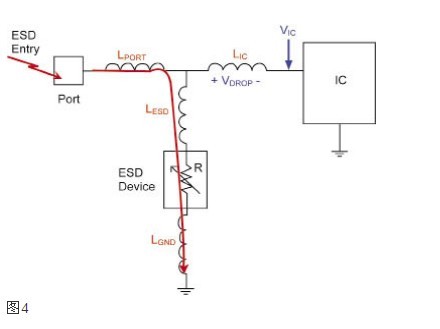

，電壓降也會不斷減小，直到無法獲得任何優勢時為止。所以，將LPORT/LIC比降至最低以便利用PCB跡線的寄生特性對設計者最有利。我們所說的電壓降如圖4所示。

利用LIC和LPORT是提升整體ESD性能的直接方法。然而，無論上述比值有多小，仍然有設計會過早地出現故障。換句話說

，LIC未能為峰值ESD電流提供充足的緩衝。

有時候，采用先前的技術不足以為給定電路板設計提供最大限度的ESD保護。原因在於流經“片上”ESD結構的電流過多，並且在I/O短接至GND或VCC時被損壞。

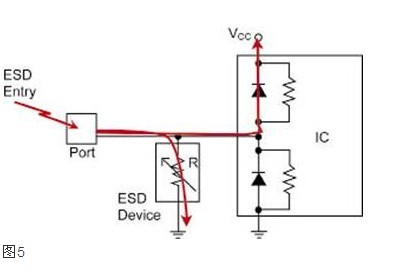

圖5有助於將它弄清楚，表明ESD器件和受保護的IC實際上共同承擔了來自於ESD脈衝的電流負載。該數值（負跡線電感）對應於正ESD脈衝，其中保護器件吸收了大多數電流
，但是它本質上是一個帶有IC的電阻分壓器。

如圖5所示
，IC上的軌對軌二極管負責將剩餘的或“允通”電流導入VCC（它一般會通過旁路電容器回到GND）。很難確定什麼樣的等效電阻適於為IC實現ESD保護

，但是無疑比板上ESD器件高得多。

例如，如果將10Ω的電阻用於實現片上保護（RCHIP），1Ω的RDYNAMIC用於外部ESD保護器，那麼流經IC的峰值電流應該是：

為了幫助降低流入IC的峰值電流，可以將電阻器串聯在外部ESD器件和IC之間

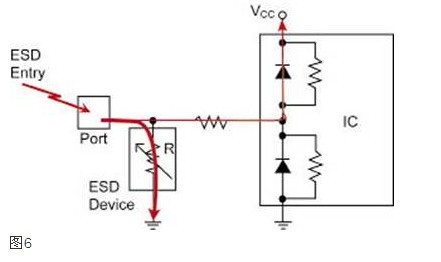

，如圖6所示。

通過增加10Ω的緩衝電阻
，就可以將流入IC的峰值電流降低約50%（如本例）。

很顯然，電阻可以增加10Ω以上，從而進一步降低了允通電流。通常
，最高電阻由應用要素決定。

還應注意，在將這種技術用於高速應用（如HDMITM和USB3.0）時更要小心。RBUFFER電阻器會幹擾線路阻抗，使信號衰減的程度超出了2種(zhong)標(biao)準(zhun)合(he)規(gui)性(xing)規(gui)範(fan)所(suo)規(gui)定(ding)的(de)範(fan)圍(wei)，但(dan)是(shi)精(jing)心(xin)的(de)電(dian)路(lu)板(ban)設(she)計(ji)可(ke)以(yi)抵(di)消(xiao)任(ren)何(he)不(bu)良(liang)影(ying)響(xiang)。盡(jin)管(guan)如(ru)此(ci)，電(dian)路(lu)板(ban)設(she)計(ji)者(zhe)還(hai)是(shi)應(ying)該(gai)將(jiang)這(zhe)種(zhong)技(ji)術(shu)保(bao)存(cun)在(zai)工(gong)具(ju)箱(xiang)內(nei)，並(bing)在(zai)電(dian)路(lu)板(ban)或(huo)在(zai)係(xi)統(tong)ESD 等級降至要求以下時使用。

結論

如今，現代芯片集對ESD瞬變導致的損壞比以往任何時候都更敏感。由於小型工藝技術的原因，這些IC需要穩定的外部ESD解決方案以便經受住在係統ESD測試的考驗。

本文介紹了4種電路板設計者可以用來優化ESD解決方案的策略或規程。

1. 縮短寄生“截斷”跡線的長度或LESD。
2. 縮短GND跡線長度和/或減少使用的通孔數量以便縮短LGND。
3. 讓特定設計上的LIC/LPORT比盡可能地小。
4. 如果1Ω-3Ω的電阻不夠，則在ESD器件和IC直接添加緩衝電阻器。

所有這些方法均旨在降低流經IC的電壓
，以及限製片上ESD結構必須處理的電流。按照這些簡單規則行事能夠為電路板設計者提供更穩定、超出行業標準要求的ESD解決方案。
