中心議題：

• 為多路電源提供反偏保護的過壓保護器

係xi統tong設she計ji人ren員yuan需xu要yao采cai用yong優you異yi的de功gong能neng電dian路lu
，更geng需xu要yao為wei大da功gong率lv電dian子zi產chan品pin提ti供gong有you效xiao保bao護hu。本ben文wen介jie紹shao一yi種zhong帶dai有you反fan偏pian保bao護hu的de過guo壓ya保bao護hu器qi，采cai用yong反fan向xiang偏pian置zhi電路保護多電源供電便攜設備，其內部背靠背FET和低RON優勢便於通過USB和/或無線充電塢站為便攜設備充電，無需擔心損壞設備。

過壓保護器MAX14606/MAX14607
，能夠為連續電流高達3A的大功率電子產品提供有效保護。反向偏置電路保護多電源同時供電的便攜設備不被損壞。MAX14606/MAX14607經過優化設計

，在平板電腦、智能手機及便攜式媒體播放器等移動設備中有效保護內部電路。

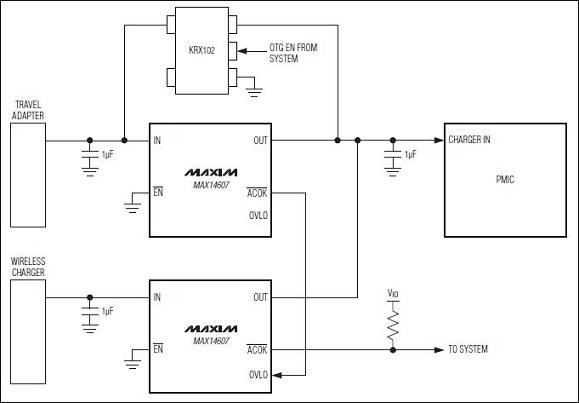

                   圖：Maxim的過壓保護器能夠為多電源供電的移動應用提供有效保護

MAX14606/MAX14607的反向偏置電路允許設備同時連接兩路電源。內部兩個背靠背FET避免輸出電壓向輸入端反向供電。反向偏置電路替代多個大體積外部分立元件，為終端設備提供可靠保護。

為支持新型大功率便攜設備，MAX14606/MAX14607在內部集成了54mΩ (典型值)低導通電阻(RON) FET
，能夠在3A連續電流條件下為低壓係統提供高達+36V的電壓保護。MAX14606/MAX14607采用小尺寸1.3mm x 1.3mm WLP封裝，與分立保護方案相比大大節省係統空間，提高設備可靠性。

“電子產品必須適應消費者不斷變化的需求及生活方式
，因此係統設計人員需要采用優異的功能電路”，Maxim業務部經理Sidney Chan介紹道：“MAX14606/MAX14607的內部背靠背FET和低RON優勢便於通過USB和/或無線充電塢站為便攜設備充電
，無需擔心損壞設備”。

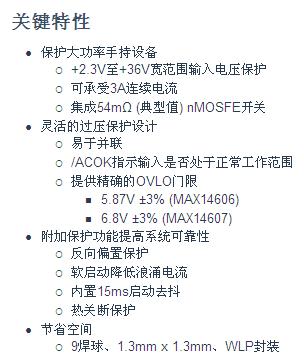

MAX14606/MAX14607是眾多高壓、大電流過壓保護器係列產品中的一員，具有導通電阻(RON)為54mΩ (典型值)的內部FET
，為低壓係統提供高達+36V的故障保護。當輸入電壓超出過壓門限時，內部FET關斷
，以避免損壞受保護元件。



器件可自動選擇精確的內部過壓故障觸發門限，內部OVLO典型值為5.87V (MAX14606)或6.8V (MAX14607)。

MAX14606/MAX14607具有反偏保護功能。與其它過壓保護器不同
，當MAX14606/MAX14607關斷時，作用在OUT的電壓不會反饋到IN端。這些器件還具有熱關斷保護

，防止過流。

MAX14606/MAX14607工作在-40°C至+85°C擴展級溫度範圍，采用9焊球WLP封裝。
