高速差分接口SATA是使用於電腦和視頻錄製設備等的高速大容量硬盤驅動
、作為SSD的接口被廣泛地使用著
，估計今後的市場將會更加擴大。

到目前為止SATA信號頻段中的噪聲，因為不在各EMI規格的噪聲限製頻段內，所以不存在問題，由於2010年製定了噪聲限製頻率上限為6GHz的CISPR22的de規gui定ding
，因yin此ci有you必bi要yao采cai取qu抑yi製zhi噪zao聲sheng的de措cuo施shi。為wei了le符fu合he這zhe個ge限xian製zhi的de要yao求qiu

，以yi共gong模mo扼e流liu圈quan來lai抑yi製zhi噪zao聲sheng的de對dui策ce是shi有you必bi要yao的de
，但dan是shi至zhi此ci為wei止zhi並bing不bu存cun在zai有you遵zun照zhaoSATA GenII規格標準的Scc11特性的產品。因此有了開發符合SATA規格標準並具有優異的抑製高頻段噪聲信號的共模扼流線圈的需求。

為了解決這些問題，通過采用本公司獨創的細微加工技術和SATA應用的噪聲評價技術研製成最適合的線圈，實現了世界唯一能夠適用於SATA GenII規格的Scc11特性的共模扼流線圈的商品化。不但適用於SATA GenII和SATA GenIII的兩種規格，也能夠使用於兩種規格並用的接口，同時更兼具了信號頻段的高信號傳輸特性和消除共模噪聲特性。

此外
，還備齊了兩種超小型的產品，構成了今後在開展高集成化的SSD中
，可以根據節省空間的必要性來選擇不同尺寸的係列產品。

產品特點

適用於SATA GenII和SATA GenIII的兩種規格
超小型/薄型尺寸產品陣容: 實現了0806 (0.85 x 0.65 x 0.45mm) 和0605 (0.65 x 0.50 x 0.30mm) 的兩種尺寸
高共摸噪聲抑製特性
采用薄膜工序，產品具有高度穩定性

用途

伺服器
、客戶端PC、硬盤錄像機的硬盤接口到使用SATA GenII和SATA GenIII的高速差分接口

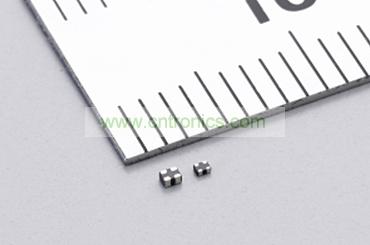

係列產品型號

DLP0NSA070HL2 (0806 尺寸)
DLP0QSA070HL2 (0605 尺寸)
[member]

[page]
特性圖

共模插入損耗特性Scc21越低時消除噪聲的效果越高
，差模插入損耗特性Sdd21越接近0dB信號傳輸的衰減越少。

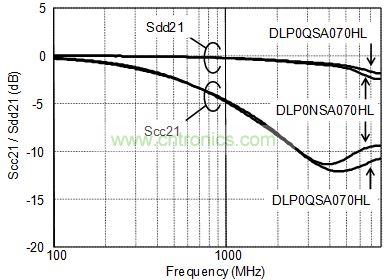

圖1: 本產品的共模插入損耗特性Scc21和差模插入損耗特性Sdd21

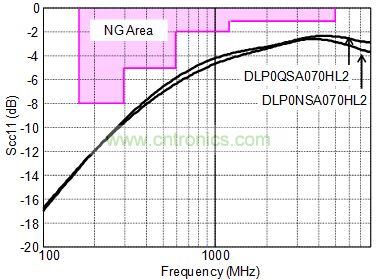

圖2: 共模反射特性Scc11和SATA GenII規格的NG帶域

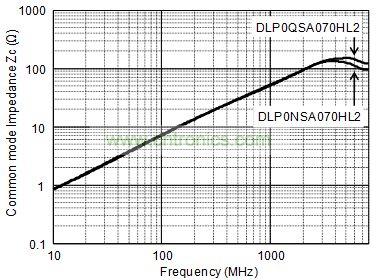

圖3: 共模扼流線圈電阻特性

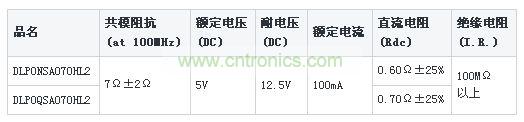

電氣特性

外形尺寸圖

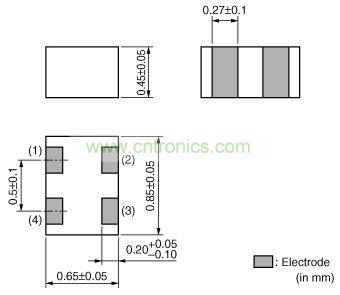

圖4：DLP0NSA070HL2: 0.85 x 0.65 x 0.45mm

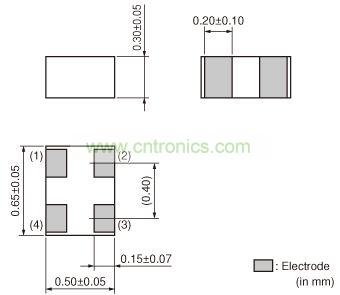

圖5：DLP0QSA070HL2: 0.65 x 0.50 x 0.30mm
