以下是兩種情況下的缺相保護：

一、三相四線製的缺相保護電路：

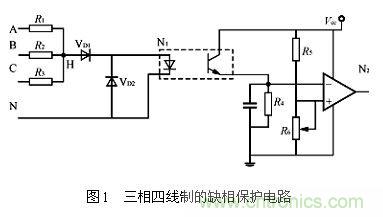

檢測電網缺相通常采用電流互感器或電子缺相檢測電路。由於電流互感器檢測成本高、體積大，故開關電源中一般采用電子缺相保護電路。圖1是一個簡單的缺相保護電路。三相平衡時
，R1～R3結點H電位很低
，光耦合輸出近似為零電平。當缺相時，H點(dian)電(dian)位(wei)抬(tai)高(gao)，光(guang)耦(ou)輸(shu)出(chu)高(gao)電(dian)平(ping)
，經(jing)比(bi)較(jiao)器(qi)進(jin)行(xing)比(bi)較(jiao)，輸(shu)出(chu)低(di)電(dian)平(ping)，封(feng)鎖(suo)驅(qu)動(dong)信(xin)號(hao)。比(bi)較(jiao)器(qi)的(de)基(ji)準(zhun)可(ke)調(tiao)，以(yi)便(bian)調(tiao)節(jie)缺(que)相(xiang)動(dong)作(zuo)閾(yu)值(zhi)。該(gai)缺(que)相(xiang)保(bao)護(hu)適(shi)用(yong)於(yu)三(san)相(xiang)四(si)線(xian)製(zhi)
，而(er)不(bu)適(shi)用(yong)於(yu)三(san)相(xiang)三(san)線(xian)製(zhi)。電(dian)路(lu)稍(shao)加(jia)變(bian)動(dong)
，亦(yi)可(ke)用(yong)高(gao)電(dian)平(ping)封(feng)鎖(suo)PWM信號。 二、三相三線製的缺相保護電路：

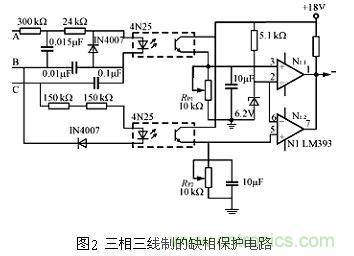

圖2是一種用於三相三線製電源缺相保護電路
，A
、B、C缺任何一相
，光耦器輸出電平低於比較器的反相輸入端的基準電壓，比較器輸出低電平

，封鎖PWM驅動信號，關閉電源。比較器輸入極性稍加變動，亦可用高電平封鎖PWM信號。這種缺相保護電路采用光耦隔離強電

，安全可靠,RP1、RP2用於調節缺相保護動作閾值。
