Littelfuse日前宣布推出PLEDxUx單向係列LED開路保護器，為公司廣泛的PLED LED開路保護器件再添新成員。該產品在LED燈串中某個LED發生開路故障時可提供一個轉換電子分路。PLED器件與串聯燈串中的每個LED並聯。當某個LED發生故障時，與之連接的PLED會接通，並將本應通過故障LED的電流導向PLED，因此其它的LED可以照常工作。 PLEDxUX器件提供了反向電池/電源極性保護
，帶來更高的LED可靠性。 典型應用包括街道、地鐵、飛機跑道和隧道照明設施，以及車頭燈、路旁警示燈和廣告牌等。

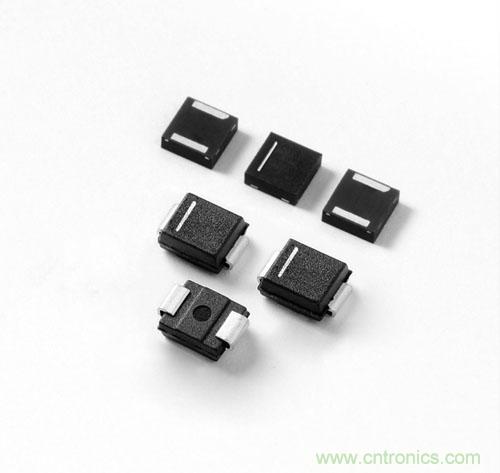

圖1：Littelfuse推出PLEDxUx單向係列LED開路保護器



PLEDxUx係列器件適用於1瓦LED，標稱值為350mA
，3V。 兩種小尺寸封裝最大限度地增加了散熱性和布局的靈活性，因而適用於密集型電路板應用。 與矽控整流器（SCR）和齊納二極管等之前的LED開路保護解決方案相比，PLEDxUx係列具有更高的可靠性和更低的維護要求。 例如

，SCR通常體積較大
，並需要電阻器等額外的元件來設置觸發電壓或接通電壓
，而且其觸發電壓隨著溫度的變化會有較大的起伏。 在被保護的LED出現開路故障時
，齊納二極管會造成額外的功率耗損。 這類產品也不適合用於較高的直流電流，否則會縮短其壽命或導致災難性故障。



“PLEDxUx係列對於那些有高可靠性和低維護率要求的戶外應用而言是理想選擇。”LED保護器產品經理Betty Li表示。 “它還提供了全麵的電壓範圍，特別是高壓應用
，因為它允許設計人員使用單個PLED元件保護2到3個LED燈
，而不是通常的1個LED燈，從而獲得成本更低的解決方案。”





●防止電池/電源極性發生意外反轉，從而預防LED損壞

●支持高達10kHZ的PWM頻率

，因而可在不發生色移的前提下控製LED亮度

●緊湊型封裝為密集型電路板應用帶來最大的布局靈活性和散熱能力

●重啟後可自動複位，從而實現低維護率、高可靠性的工作性能





PLEDxUx係列LED保護器提供5,000隻（QFN3x3包裝）和2,500隻（DO-214AA包裝）兩種標準卷帶包裝。 大額訂單現可通過全球的Littelfuse授權經銷商索取樣品。 如需了解Littelfuse 授權銷商名單，可訪問 Littelfuse.com。





更多信息請參見PLEDxUx係列 產品頁麵 和 規格書。如果您有技術上的問題
，請聯係LED保護器產品經理Betty Li:  。
