陶瓷絕緣功率型線繞電阻
，常被人稱作水泥電阻。它廣泛應用於計算機，電視機，儀器，儀表
，音響之中。

水泥電阻器采用電阻絲繞製，一般功率大
，外形尺寸也較大。因此，從它的外形結合功率及型號可以很容易判別出來。功率上它分為

2W，3W，5W，7W，8W，10W，15W，30W，20W
，40W等規格。常見型號為RX27-1型，RX27-3型（3A，3B，3C）

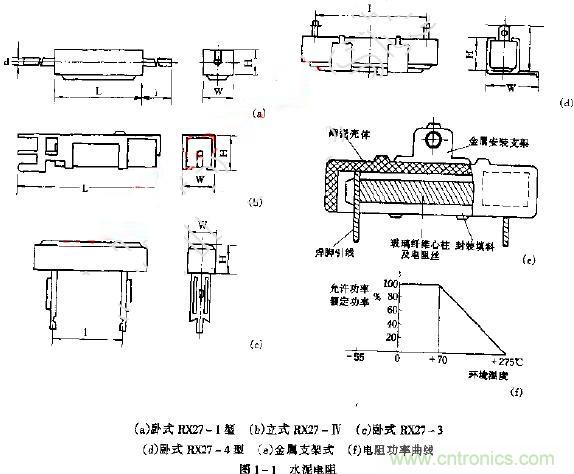

，RX27-4（4V，4H）型，其外形如圖1-1型。




水泥電阻采用工業高頻電子陶瓷外殼，散熱好，具有優良的絕緣性能
，其絕緣電阻可達100MR，同tong時shi具ju有you優you良liang的de阻zu燃ran，防fang爆bao性xing。電dian阻zu絲si選xuan用yong康kang銅tong，錳meng銅tong，鎳nie鉻ge等deng合he金jin材cai料liao，有you較jiao好hao穩wen定ding性xing和he過guo負fu載zai能neng力li。電dian阻zu絲si同tong焊han腳jiao引yin線xian之zhi間jian
，采cai用yong壓ya接jie方fang式shi。在zai負fu載zai短duan路lu的de情qing況kuang下xia
，可ke迅xun速su在zai壓ya接jie處chu熔rong斷duan，對dui電dian路lu有you保bao護hu功gong能neng。

水泥電阻具有多種外形和安裝方式，可以直接安裝在印製線路板上，也可以利用金屬支架獨立安裝焊接。

在選用水泥電阻時，如在常溫下工作
，功率大小可用下式來決定：UXI=P；如在特殊環境下工作，電阻功率小應根據圖所示曲線來和選擇。倘若電阻功率較大或散熱條件較差，宜選用引腳長的水泥電阻

；也可利用金屬支架把水泥電阻固定在合適的位置上，另用導線把水泥電阻連接到電路中。
