一款超溫及降溫都可報警的電路設計

發布時間：2014-10-19 責任編輯：mikeliu

【導讀】本文分享的是一款超溫及降溫報警器電路設計，該電路是由CD4011四(si)與(yu)非(fei)門(men)集(ji)成(cheng)電(dian)路(lu)構(gou)成(cheng)的(de)超(chao)溫(wen)與(yu)降(jiang)溫(wen)報(bao)警(jing)器(qi)，供(gong)監(jian)視(shi)恒(heng)溫(wen)箱(xiang)的(de)溫(wen)度(du)用(yong)。當(dang)恒(heng)溫(wen)電(dian)路(lu)發(fa)生(sheng)故(gu)障(zhang)或(huo)停(ting)電(dian)，箱(xiang)內(nei)溫(wen)度(du)高(gao)於(yu)或(huo)低(di)於(yu)所(suo)允(yun)許(xu)的(de)範(fan)圍(wei)時(shi)，它(ta)均(jun)能(neng)發(fa)出(chu)警(jing)報(bao)聲(sheng)，提(ti)醒(xing)人(ren)們(men)注(zhu)意(yi)采(cai)取(qu)相(xiang)應(ying)措(cuo)施(shi)。

這是一隻由CD4011四(si)與(yu)非(fei)門(men)集(ji)成(cheng)電(dian)路(lu)構(gou)成(cheng)的(de)超(chao)溫(wen)與(yu)降(jiang)溫(wen)報(bao)警(jing)器(qi)，供(gong)監(jian)視(shi)恒(heng)溫(wen)箱(xiang)的(de)溫(wen)度(du)用(yong)。當(dang)恒(heng)溫(wen)電(dian)路(lu)發(fa)生(sheng)故(gu)障(zhang)或(huo)停(ting)電(dian)，箱(xiang)內(nei)溫(wen)度(du)高(gao)於(yu)或(huo)低(di)於(yu)所(suo)允(yun)許(xu)的(de)範(fan)圍(wei)時(shi)，它(ta)均(jun)能(neng)發(fa)出(chu)警(jing)報(bao)聲(sheng)，提(ti)醒(xing)人(ren)們(men)注(zhu)意(yi)采(cai)取(qu)相(xiang)應(ying)措(cuo)施(shi)。該電路具有0.1℃的分辨能力。

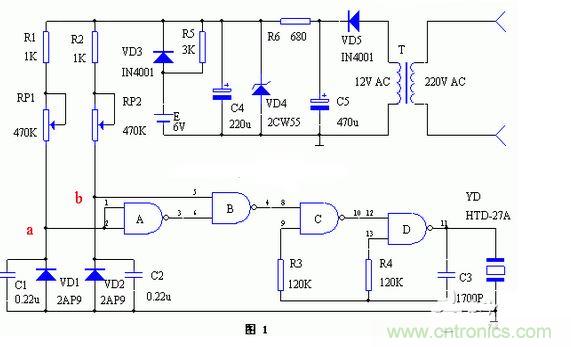

超溫及降溫報警器電路設計

二極管VD1和VD2均置於恒溫箱內，當箱內溫度低於下限值時，圖中a點電位大於門A輸入端的閾值電壓U，門A輸出端為低電平，使門B輸出高電平，這時由門C、門D組成的多諧振蕩器起振，壓電片發出報警聲；當箱內溫度高於上限值時，b點電位小於門 B閾值電壓U，也可使門B輸出高電平，壓電片YD發出報警聲。隻有當箱內溫度處於上、下限之間的值時，YD才不會發出聲響。分別調節RP1和RP2的值可分別改變下限和上限值。電源電路為交直流兩用電源，E是備用電源，當交流電源停電時，VD3導通，備用電源對電路供電，由於本電路耗電甚微，備用電源可用層疊電池，以減少體積。
