無線電發射機輸出的射頻信號功率
，通過饋線（電纜或明線）輸送到天線
，由天線以電磁波形式輻射出去，正常傳輸信號的頻率一般在10MHZ－1GHZ 範圍。電磁波到達接受地點後
，由天線接受下來（僅僅接受極小一部分電磁波），轉變高頻電流，並通過饋線送到無線電接收機。但天線端口卻是一類非常容易遭受浪湧損壞的接口。



無線通信設備的外接天線端口一般需要與室外高處的天線連接以實現無線信號的收發
，AV產品的天線端口也會與室外天線或CATV係統連接，這些接口都與室外引線連接。盡管室外高出的天線一般都應有避雷針保護。但是
，一方麵避雷針不能保護的很到位（不能對雷擊浪湧的感應瞬態電壓作有效的防護）；另一方麵

，這些室外天線很可能由用戶自行安裝（如農村的室外電視天線），保護措施缺失
；lingwai，chanpindetianxianjunweichangqilianjie，chufeichanpinyidong，yibanlianjiehaohoubuhuijingchangduankai。zhexietedianjuedinglechanpintianxianduankouhenrongyizaoshoulangyongdechongji，buxingdeshiyuchanpintianxianduankouxianglianjiededianludoushiduilangyongfeichangmingandediyadianzidianlu，yinci，duitianxianduankoudelangyongbaohufeichangbiyao。xiatuweishunleidianzijishubuzuodefanghufangan

，qinggongchengshipengyoumenkanyixia！

器件選型：GDT: SPA090F



STAR FILTER: SF5



GDT: TUSD03FB



防護等級：IEC61000-4-2: LEVEL4:Contact 8kv ; Air:15kv



IEC61000-4-5: 10/700us LEVELX : 6KV



IEC61000-4-5: 1.2/50us&8/20us LEVEL4:4KV



備 注：（如需提高防護等級
，更換部分器件即可滿足）

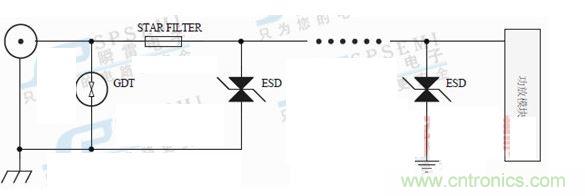

射頻同軸天線端口組合保護電路如圖1所示。該電路前級保護電路由氣體放電管構成，該器件通流量大，可有效對大的浪湧能量進行吸收和泄放。中間級為我司明星濾波器,起到延時退偶的效果

，後級保護電路由ESD構成，對前級放電管的殘壓進行進一步的吸收和鉗位，把殘壓降低到後端電路可承受的範圍內。最後一級ESD是防止中間電路在雷擊瞬間產生諧波對後端的幹擾。這種保護電路的工作頻率可達到2GHZ，請工程師朋友們放心使用！
