shijishenghuozhong，youyubachadianyuanchatoubushenchujidaochatoudejinshubufen
，zaochengrenshenshanghaihuoshoudaodianjideshigushiyoufasheng
，weilebaozhengyongdiananquan，womenzaiyuanxiandedianyuanchatouyuchazuozhijianzhizuoleyigekongzhidianlu，nenggouzairenshoujiejinchazuo(約5cm～6cm處)shi，zidongduankaichazuodeneibudianyuan
，erzairenshoulikaichazuohou，youzidonghuifuchazuoneibudedianyuanlianjie
，wuxurenzuorenhecaozuo

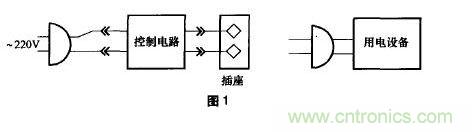

，jiandanfangbianershiyong，keyishuotashiyizhongjuyou“傻瓜型”安全保護功能的新型電源插座。該插座的原理框圖如圖1所示。



平時
，結型場效應管VT1處於零偏狀態，其漏、源之間的電阻較小，與漏極D相連的集成運算放大器IC(電壓比較器工作方式)的同相輸入端V+電位也較低。將反相輸入端V-電位用電位器RP1調至稍高於V+
，這樣，V+V-，運放輸出端Vo由0變為1，VT2導通
，繼電器K立即吸合，兩組動片均與常開點相連，而使常閉點連接的電源插座處於斷電狀態，電源指示燈LED熄滅。



這樣，即使人手觸及到插頭的金屬部分也不會觸電。C3作用為緩衝雜波幹擾和積累一定的勢壘電壓
，以提高繼電器K吸合時的靈敏度。當插頭插好，人手離開插座以後，場效應管感應不到人體的電信號(或感受度不夠)，電路就又恢複到正常工作狀態，繼電器重新釋放，動片連接的外電源及零線再次提供給常閉接點連接的電源插座。





場效應管VT1選用3DJ6或3DJ7

，柵極G可焊接一個麵積約1cm 的薄金屬片

，以增加感應效果。



直流繼電器K 應選用兩組觸點的，且觸點額定負載應≥220V/3A為好，以滿足一般電器需要。

其他元器件參數可參見圖中標示。



本例中，場效應管漏極D電位即V+平時約0.8V，V-約1.8V，而感應距離(繼電器K吸合)在5cm～6cm。



由於場效應管是靠導電溝道的寬窄來控製電流大小的
，易受環境(噪聲、溫度等)影響
，在漏、源之間並聯上一隻電容C2後，可以使漏極電壓的脈動成分減小，以提高它的穩定性。



實測中
，應根據感應距離(手為被感應源，繼電器K吸合為標誌)仔細調節V-電位(改變電位器RP1的滑動端位置)，做到既能使繼電器K穩定吸合，又不要過於靈敏而產生顫動為宜(大約在6cm～7cm)。



場效應管的位置，應盡量遠離其他元器件
，避免或減少電磁幹擾
，應將其置於邊側或上方為好，並確保插頭在距離插座5cm～6cm時
，繼電器K的可靠吸合。



正常工作時
， 整機電流約10mA～15mA左右。
