將NFC與移動電話整合在一起
，提供消費者以近距離感測方式進行有價交易，是現在廣為討論與實現的功能。但在大家熱中於討論與實現NFC的各種整合與實現方式時，有一項不可被忽視的影響是靜電放電(ESD)的衝擊經由NFC天線對整個NFC的溝通功能所造成的錯誤動作。移動電話這些電子產品由於頻繁地與人體接觸
，很容易受到靜電放電(ESD)的衝擊。此外
，這些電子產品所采用的IC大多是使用最先進的半導體製程技術，所使用的組件閘極氧化層很薄且接麵很淺，很容易受到ESD的衝擊而造成損傷。因此，這些電子產品需要額外的ESD保護組件來避免ESD衝擊產生係統當機
，甚至硬件受到損壞，而NFC天線是必須有ESD保護組件保護的第一關。

　　

　　

第一
、為符合這類電子產品輕薄小巧、易於攜帶的需求，ESD保護組件的尺寸必須夠小
，例如0402封裝尺寸
，甚至0201封裝尺寸，以達到在PCB設計上兼具高聚集度及高度彈性的優勢。

　　

第二、ESD保護組件接腳本身的寄生電容必須要小，避免訊號受到幹擾。例如使用在天線(antenna)的ESD保護組件
，必須考慮到天線所使用的頻段，不同頻段所能夠接受的最小寄生電容值
，通常使用在天線的ESD保護組件其寄生電容值必須小於1pF
，甚至更低。

　　

第三、ESD保bao護hu組zu件jian所suo適shi用yong的de最zui大da工gong作zuo電dian壓ya及ji單dan向xiang或huo雙shuang向xiang特te性xing的de選xuan擇ze，必bi須xu考kao慮lv訊xun號hao上shang下xia擺bai動dong的de最zui高gao及ji最zui低di電dian壓ya，避bi免mian訊xun號hao受shou到dao影ying響xiang。例li如ru使shi用yong在zai手shou機ji的de天tian線xian，訊xun號hao最zui高gao電dian壓ya通tong常chang會hui超chao過guo10V且最低電壓會低於0V

，必須選擇適用此訊號電壓的雙向ESD保護組件；使用在GPS的天線，最高電壓通常小於5V且最低電壓不會低於0V，可使用5V單向的ESD保護組件。

　　

第四、ESD防護組件本身對ESD事件的耐受能力必須要高，最少要能承受IEC61000-4-2接觸模式8kV的ESD轟擊。

　　

第五、也是最重要的，ESD保護組件在ESD事件發生期間所提供的箝製電壓(clampingvoltage)必須要夠低，除了提供受保護電路免於遭受靜電放電的衝擊而造成永久的損傷，還要能確保訊號傳輸不會受到ESD的幹擾。

　　

　　

晶焱科技擁有先進的ESD防護設計技術，針對可攜式電子產品，利用自有的專利技術推出一係列0402DFN/0201DFN、低電容
、雙向/單向

、單信道的ESD保護組件，如表一所列。其中0402DFN封裝大小僅有1.0mmx0.6mm
，厚度隻有0.55mm高
；0201DFN封裝大小更是僅有0.6mmx0.3mm，厚度隻有0.3mm高
，可以滿足可攜式電子產品輕薄小巧對於組件封裝的嚴苛要求。如此細小的封裝尺寸
，更可以整合到係統模塊
，作為係統ESD的防護將更具彈性。



特別針對NFC(NearFieldCommunication)應用中的天線保護推出AZ4217-01FESD保護組件，這是目前業界唯一提供適用於最大工作電壓17V

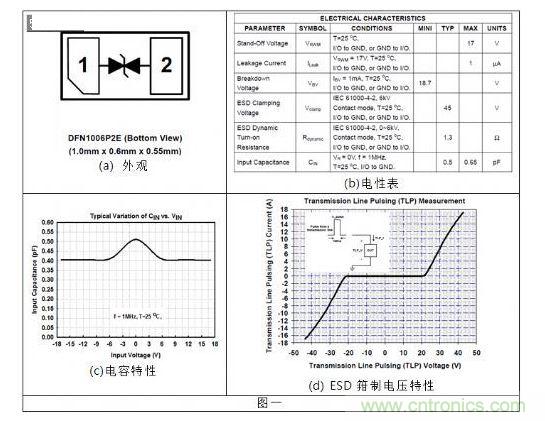

，具有0402封裝尺寸、極低電容、雙向特性的ESD保護組件。圖一是AZ4217-01F的菜單。

除了NFC天線外，在移動電話上還有其他許多RF天線的設計同時存在
，因此同樣需要對這些天線設計有ESD防護功能。因此晶焱科技另有推出一係列ESD防護組件來保護這些RF天線，如具有極低電容0.5pF/0.8pF的ESD保護組件AZ5325-01F/AZ5425-01F，能滿足IEC61000-4-2接觸模式至少8kV的ESD轟擊。另有0201封裝尺寸且其ESD耐受度更可高達15kV的AZ5A15-01F，以及具有具有最低的箝製電壓僅有11V的AZ5215-01F，能提供係統產品於ESD測試時最佳的防護效果。圖二是這係列ESD保護組件的菜單，圖三、圖四是利用傳輸線脈衝係統(TLP)測量ESD箝製電壓的結果，觀察TLP電流為17A(等效IEC61000-4-2接觸模式6kV測試)時的箝製電壓，與其他相同應用的產品作比較，均具有最低的箝製電壓。

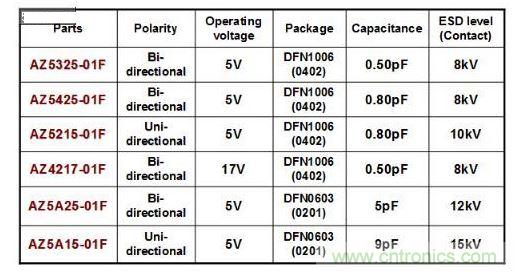

圖二晶焱科技推出小尺寸低電容ESD保護組件

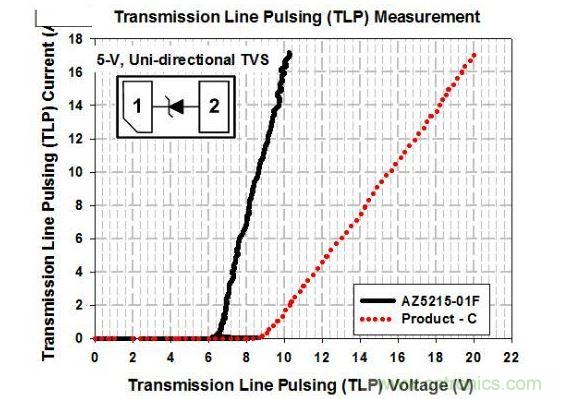

圖三5-V雙向ESD保護組件的TLP測試曲線

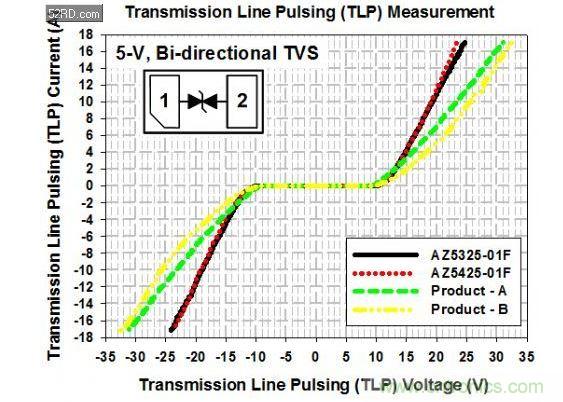

圖四5-V單向ESD保護組件的TLP測試曲線

　　

隨著消費者對可攜式電子產品的使用質量要求越來越高，ESD保護組件的箝製電壓也需要設計得越來越低，晶焱科技將持續發展更先進的防護設計技術來滿足這項需求。
