穩(wen)壓(ya)二(er)極(ji)管(guan)是(shi)一(yi)種(zhong)在(zai)被(bei)電(dian)流(liu)擊(ji)穿(chuan)之(zhi)前(qian)都(dou)能(neng)提(ti)供(gong)高(gao)電(dian)阻(zu)保(bao)護(hu)的(de)器(qi)件(jian)。由(you)於(yu)這(zhe)種(zhong)特(te)性(xing)，經(jing)常(chang)被(bei)用(yong)作(zuo)穩(wen)壓(ya)器(qi)和(he)電(dian)壓(ya)基(ji)準(zhun)元(yuan)件(jian)來(lai)使(shi)用(yong)。本(ben)篇(pian)文(wen)章(zhang)將(jiang)要(yao)探(tan)討(tao)的(de)是(shi)穩(wen)壓(ya)二(er)極(ji)管(guan)當(dang)中(zhong)的(de)限(xian)流(liu)電(dian)阻(zu)的(de)一(yi)種(zhong)選(xuan)用(yong)情(qing)況(kuang)。當(dang)輸(shu)入(ru)電(dian)壓(ya)為(wei)16V
，而實際使用的電壓僅為12V時，如果隻選擇12V的穩壓管

，那麼限流電阻如何選擇?

圖2



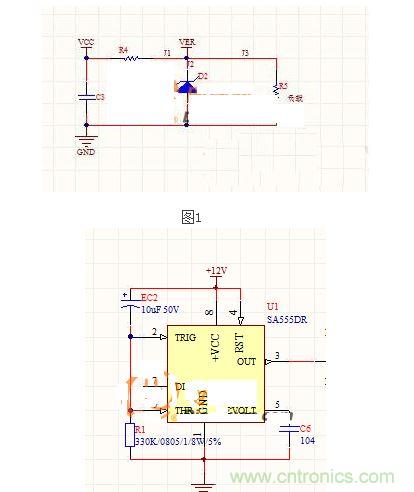

電路如圖1、圖2所示。



如果不考慮穩壓管的漏電流的話，那麼R1的值最大為：(16-12)/0.005
，將近800歐姆。



1、R1的選擇，很明顯，R1流過的電流就是負載(在這裏是IC)的電流+流過穩壓管的電流，IC的電流如果知道
，那麼加1-2mA作為R1的電流就可以了。這樣就可以計算R1的阻值。



2、穩壓管的損耗，就是穩壓管穩壓值乘以流過穩壓管的電流，流過穩壓管的電流就是流過R1的電流減去負載電流。



這裏再進行一下總結。



R4 電阻大小及選擇功率：R4=(VCC-VER)/I1=(VCC-VER)/(I2+I3)。



當流經穩壓管電流最小時（一般穩壓管最小工作在1-2MA，具體參照規格書）
，R4電阻達到最大。通常VCC是考慮最差情況下電壓（如電壓上升到17,8V）。



相反，當電阻取小時候，流經穩壓二極管電流變大，不能超過最大穩壓電流值。計算出最小限流電阻：R4值。



因此求得限流電阻的取值範圍，及流經限流電阻的電流大小：



P=R4*I1*I1



穩壓二極管功率選擇：穩壓二極管電流=I1電流大小-I3負載的電流大小。P=穩壓電流*穩壓電壓值。
