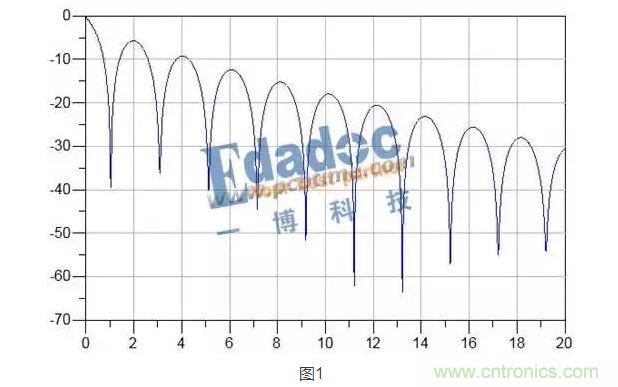

另一位熱心網友P表示也遇見過這樣的情況，並且附上了圖1:

小陳看到之後，擼起袖子準備開始回答了。一如之前在《S參數震蕩原因總結》中所說
，單線出現如此明顯的震蕩，有兩種情況，一種是嚴重的stub，另一種是阻抗不匹配嚴重。但是這兩種情況的震蕩起來的表現是不一樣的，如圖2：

很明顯
，前麵圖片中應該屬於stub引起。並且，第一次諧振為stub長度=諧振頻率對應的1/4波長時。可以看到第一次諧振頻率為1GHz，在普通板材的情況下，1GHz正弦波波長為6000mil
，這個stub長度應該為1500mil。



於是小陳很自信的回答道：任何的阻抗不連續，包括stub等，都會引起相應長度的諧振。如圖中的1500mil的stub引起的就是一個諧振頻率為1+2n GHz的de諧xie振zhen。由you於yu實shi際ji加jia工gong會hui有you非fei常chang多duo的de阻zu抗kang不bu完wan全quan連lian續xu的de地di方fang，可ke能neng我wo的de反fan諧xie振zhen點dian就jiu是shi另ling外wai一yi段duan長chang度du的de諧xie振zhen點dian

，導dao致zhi整zheng個ge頻pin帶dai上shang的de震zhen蕩dang看kan起qi來lai不bu明ming顯xian，但dan是shi通tong常chang總zong體ti的de回hui損sun要yao比bi理li想xiang中zhong的de大da一yi些xie。



小陳以為收到的會是鮮花和掌聲，沒想到熱心網友P回複道：分析的很在理，但是這個結構是完全匹配且沒有任何stub的。並且展示了其通道的回損以示清白。

沒有stub，而且阻抗完全匹配，跟小陳想象中的完全不一樣啊！但是回損又比較大（高於20dB）,馬薩卡•••這是一對差分線裏的一跟單線的S參數？不遵守遊戲規則啊！



好吧，小陳立馬回複道：如果是差分線的話，從回損來看
，諧振周期為125MHz左右
，推測線長大概在24inch（線長=諧振周期的半波長）。而插損的諧振是由於遠端串擾引起
，而這個震蕩的周期跟串擾率有關。



當小陳滿心歡喜的覺得這次對了的時候
，網友S出現了：“不好意思
，我出問題的走線是單線，也沒有stub，阻抗匹配也非常好，震蕩的原因是因為我的端口阻抗設置錯了，導致來回反射引起的震蕩。”



小陳： ••••••



看來這絲不好抽，繭也沒那麼容易剝啊。分析問題之前還是要問清楚各個方麵的情況再下結論，然後還要學會使用名言：“it depends”。
