先來了解一下半橋電路的基本拓撲：

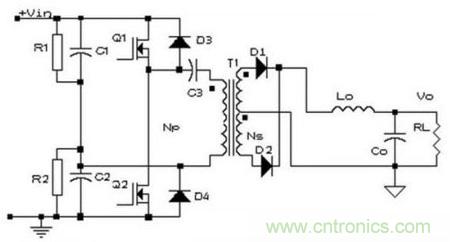

半橋電路的基本拓撲電路圖



電容器C1和C2與開關管Q1
、Q2組成橋
，橋的對角線接變壓器T1的原邊繞組，故稱半橋變換器。如果此時C1=C2，那麼當某一開關管導通時
，繞組上的電壓隻有電源電壓的一半。





電路的工作過程大致如下：



參照半橋電路的基本拓撲電路圖
，其中Q1開通
，Q2關斷，此時變壓器兩端所加的電壓為母線電壓的一半，同時能量由原邊向副邊傳遞。



Q1關斷，Q2關斷，此時變壓器副邊兩個繞組由於整流二極管兩個管子同時續流而處於短路狀態，原邊繞組也相當於短路狀態。



Q1關斷
，Q2開通。此時變壓器兩端所加的電壓也基本上是母線電壓的一半，同時能量由原邊向副邊傳遞。副邊兩個二極管完成換流。







原因：由於兩個電容連接點A的電位是隨Q1、Q2導通情況而浮動的，所以能夠自動的平衡每個晶體管開關的伏秒值

，當浮動不滿足要求時，假設Q1、Q2具有不同的開關特性，即在相同的基極脈衝寬度t=t1下，Q1關斷較慢，Q2關斷較快，則對B點的電壓就會有影響

，就會有有灰色麵積中A1、A2的不平衡伏秒值
，原因就是Q1關斷延遲。



如(ru)果(guo)要(yao)這(zhe)種(zhong)不(bu)平(ping)衡(heng)的(de)波(bo)形(xing)驅(qu)動(dong)變(bian)壓(ya)器(qi)
，將(jiang)會(hui)發(fa)生(sheng)偏(pian)磁(ci)現(xian)象(xiang)

，致(zhi)使(shi)鐵(tie)心(xin)飽(bao)和(he)並(bing)產(chan)生(sheng)過(guo)大(da)的(de)晶(jing)體(ti)管(guan)集(ji)電(dian)極(ji)電(dian)流(liu)
，從(cong)而(er)降(jiang)低(di)了(le)變(bian)換(huan)器(qi)的(de)效(xiao)率(lv)，使(shi)晶(jing)體(ti)管(guan)失(shi)控(kong)，甚(shen)至(zhi)燒(shao)毀(hui)。

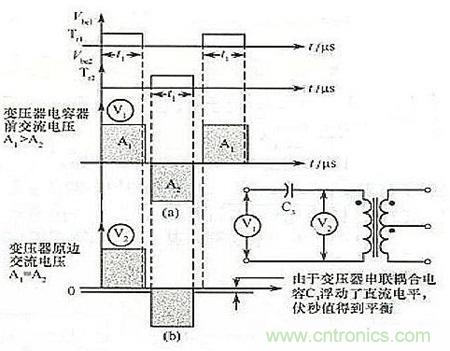

在變壓器原邊串聯一個電容的工作波形圖



解決辦法：在變壓器原邊線圈中加一個串聯電容C3，則與不平衡的伏秒值成正比的直流偏壓將被次電容濾掉
，這樣在晶體管導通期間，就會平衡電壓的伏秒值，達到消除偏磁的目的。



用作橋臂的兩個電容選用問題：



從半橋電路結構上看，選用橋臂上的兩個電容C1、C2時需要考慮電容的均壓問題，盡量選用C1=C2dedianrong
，namedangmouyikaiguanguandaotongshi，raozushangdedianyazhiyoudianyuandianyadeyiban
，dadaojunyaxiaoguo，yibanqingkuangxia，haiyaozailianggedianrongliangduangebinglianyigedianzu(原理圖中的R1和R2)並且R1=R2進一步滿足要求，此時在選擇阻值和功率時需要注意降額。此時，電容C1、C2的作用就是用來自動平衡每個開關管的伏秒值，(與C3的區別：C3是濾去影響伏秒平衡的直流分量)。





所謂直通，就是Q1、Q2在某一時刻同時導通的現象
，此時會構成短路。





可以對驅動脈衝寬度的最大值加以限製，使導通角度不會產生直通。



haikeyicongtuopushangjiejuewenti
，caiyongjiaochaouhefengbidianlu
，shiyiguanzidaotongshi
，lingyiguanziqudongzaifengbizhuangtai，zhidaoqianyigeguanziguanduan
，fengbicaiquxiao，houguancaiyoudaotongdekeneng，zhezhongzidongfengsuoduicunchushijian

、參數分布有自動適應的優點，而且對占空比可以滿度使用的。

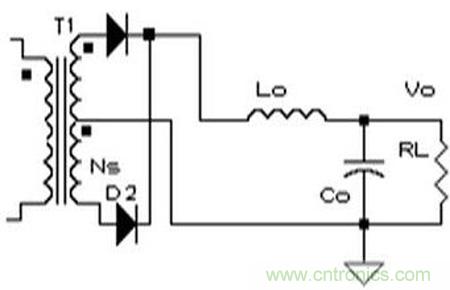

副邊為全波電路

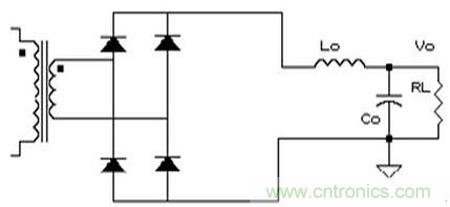

副邊為全橋電路





1
、根據輸出電壓的高低，考慮管子的安全問題;



2
、功率損耗的問題，主要是開關管和副邊繞組的損耗問題;





1、原邊線圈過負載限製：要給原邊的功率管提供獨立的電流限製；



2、軟啟動：啟動時
，要限製脈寬，使得脈寬在啟動的最初若幹個周期中慢慢上升；



3

、磁的控製：控製晶體管驅動脈衝寬度相等，要使正反磁通相等，不產生偏磁；



4
、防止直通：要控製占空比上限縮小
；



5
、電壓的控製和隔離：電路要閉環控製
，隔離可以是光電隔離器、變壓器或磁放大器等
；



6
、過壓保護：通常是封閉變換器的開關脈衝以進行過壓保護；



7、電流限製：電流限製安裝在輸入或輸出回路上，在發生短路時候起作用
；



8、輸入電壓過低保護：規定隻有在發揮良好性能的足夠高的電壓下才能啟動
；



9、此外，還要有合適的輔助功能：如浪湧電流限製和輸出濾波環節等。





1、上下橋臂不共地，即原邊電路的開關管不共地。



2
、隔離驅動。



benpianwenzhangjihujiangbanqiaodianludedabufenjichuzhishidoujinxinglezongjieheguina。nandedeshi，haiduibanqiaodianludangzhongchuxiandewentijinxinglexiangjindefenxi，binggeichulexiangyingdejiejuefangan。xiwangdajianenggouquanmianzhangwozhexiezhishi，congerweizijideshejishengyadahaojianshidejichu。
