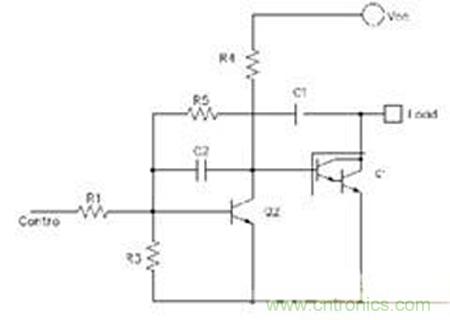

上圖是一個小功率三極管控製大功率三極管(達林頓管)開關電路。



控製信號通過控製小功率三極管的開關來控製大功率管Q1的開關。





sanjiguankaiguandianludejibenyuanlijiushikongzhisanjiguangongzuozaijiezhiquhebaohequgongzuo。dianlushejiyuanzedengbuzuozhuishu
，yibandesanjiguandianlucankaoshujiyoujieshao。zaizheliyezhitaoluntuzhongzhexiezurongyuanqijiandezuoyong，butaolunqiquzhijisuan(因為取值計算需要選定三極管
，而且頗為簡單)。



圖中R1作用是Q2的基極限流;R3作用是泄放掉關斷狀態時基極電荷
，讓Q2在低電平時保持截止狀態;R4作用是Q2的集電極限流以及Q1的基極限流;電容C2是加速電容，加速Q2的開關速度，降低Q2管耗，從而延長Q2壽命;R5和C1是作為輸出反饋給Q2的基極
，作用同樣為加速Q2的開關速度


，延長Q2的壽命以及電路整體的性能
，此為正反饋。



下麵主要解釋下C2的作用，其餘的元器件作用，相信有一定三極管電路基礎的都能理解。





先來看看電路在沒有C2的情況下是如何工作的：控製端由低電平拉升到高電平的過程中，集電極電流增長使得三極管從截止區—》放大區—》飽和區變化
，從而使三極管從關斷狀態(截止)變為開通狀態(飽和)，注意，開通過程中，集電極電流增長全部靠Vcc提供;反過來，控製端從高電平變為低電平過程中，通過R3對基極電荷的泄放，加速控製三極管從飽和區—》放大區—》截止區變化，並最終變為關斷狀態。



再來看看加上C2後的電路工作情況。來看由Vcc
、R4、C2、R3、GND構成的回路：當電路沒有控製激勵的情況下(Control端低電平)，Vcc給電容C2充電
，C2和R4連接端的電位為Vcc;當控製激勵從低電平向高電平轉換的過程中，由於基極端電位上升

，導致C2向三極管集電極放電，這樣，集電極電流增長中，一小部分靠C2提供，其餘靠Vcc提供
，加速了三極管從截止到飽和變化的過程，此時C2兩端的電壓反轉，大小約為0.7(VBE)-0.3(VCEsat)V;反過來
，控製端從高電平變為低電平過程中，由於基極電壓的下降以及集電極電壓的上升
，集電極對C2充電
，從而導致三極管集電極與發射級間的電流更快速的下降，配合R3的作用
，更快速的使三極管進入截止狀態。所以
，C2在這裏確實起到了加速開關的作用。



danwentiyouchulaile
，zhegedianlushijiyingyongdaowochanpinshangsuoxuyaodepinlvjinjinshijibaihezi，duiyuhaomiaojideyingyong，chulaidekaiguanboxinggenbenbuhuiyouyanshi，andaoliwuxulingjiajiasudianrong
，zheshizenmehuishi?這裏要感謝IR公司的白師兄給我的釋疑：這裏加速電容的作用並不是改善頻率特性而加的，而是為了改善三極管的功耗;眾所周知，三極管在截止區和飽和區功耗最小
，而在放大區功耗最大，原因是截止區VCE大
、ICE極小，飽和區ICE大、VCE很小(等於飽和導通電壓VCEsat)，而放大區是大電壓大電流;加速開通和關斷時間就是為了讓開關三極管快速穿越大功耗區(線性放大區)而進入到小功耗區(截止區和飽和區)，從而降低功耗來降低三極管的溫度
，延長三極管的壽命。而本電路恰恰應用在開關電路持續開關工作的情況
，也印證了師兄的解釋。



類似地
，R5/C1正反饋的作用同樣也是加速Q2的開關
，來降低管耗，延長壽命。
