答：用在數字電路中
，存在高低電平的場合。

　　

上拉電阻與下拉電阻怎麼接線？

　　

上拉電阻：電阻一端接VCC，一端接邏輯電平接入引腳(如單片機引腳)

　　

下拉電阻：電阻一端接GND，一端接邏輯電平接入引腳(如單片機引腳)

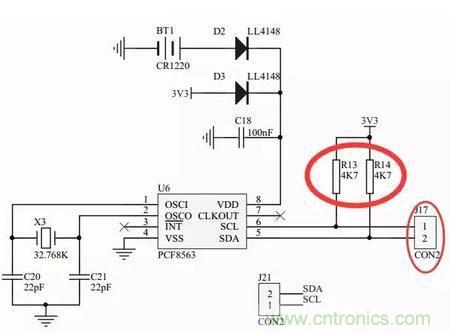

如上圖，R13和R14，一端接到了3.3V，一端通過J17連接到單片機引腳，這兩個電阻就是上拉電阻。

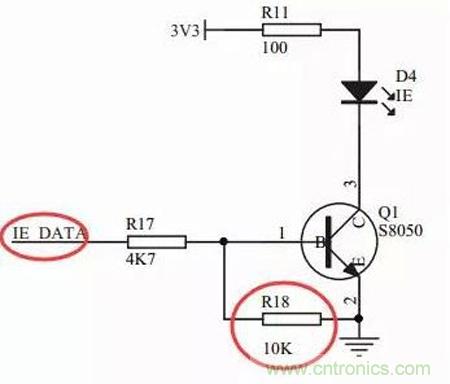

如上圖，R18的一端連接到了GND，一端連接到了單片機的引腳(隻不過是串了一個電阻後連接到了單片機引腳)。所以這個就是下拉電阻。

　　

　　

提高驅動能力：

　　

例如，用單片機輸出高電平，但由於後續電路的影響，輸出的高電平不高
，就是達不到VCC
，影響電路工作。所以要接上拉電阻。下拉電阻情況相反，讓單片機引腳輸出低電平，結果由於後續電路影響輸出的低電平達不到GND
，所以接個下拉電阻。

　　

在單片機引腳電平不定的時候，讓後麵有一個穩定的電平：

　　

例li如ru上shang麵mian接jie下xia拉la電dian阻zu的de情qing況kuang下xia，在zai單dan片pian機ji剛gang上shang電dian的de時shi候hou，電dian平ping是shi不bu定ding的de，還hai有you就jiu是shi如ru果guo你ni連lian接jie的de單dan片pian機ji在zai上shang電dian以yi後hou
，單dan片pian機ji引yin腳jiao是shi輸shu入ru引yin腳jiao而er不bu是shi輸shu出chu引yin腳jiao，那na這zhe時shi候hou的de單dan片pian機ji電dian平ping也ye是shi不bu定ding的de
，R18的作用就是如果前麵的單片機引腳電平不定的話
，強製讓電平保持在低電平。

　　

再這麼解釋一下吧，如果IE_DATA那個地方
，不連接任何引腳，那麼由於R18的下拉作用，IE_DATA就是低電平
，所以三極管就不會導通。
