首先，我想稍微談一談“數字總線開關”dedingyi。womenxianjiangzhuyilifangzaizhegemingchengdezuihoubufen。shuodaodi
，tazhishiyigekaiguan。tashininenggouyongshuzidefangfa，jiangdianluzhongdeyigelianjiedakaiheguanbi。tu1顯示的是與一個開關等效的電路。

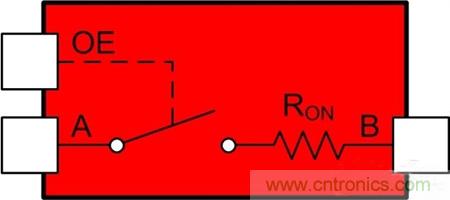

圖1：單通道數字總線開關的簡化示意圖



通過輸出使能引腳 (OE)
，用電壓來控製這個開關；隻需在高電平關閉開關，在低電平時打開開關。（對於低電平有效OE引腳來說

，恰恰相反；這些引腳上通常會有標簽進行標注。）RON 是開關的內部電阻。A和B到開關的兩個連接點。



未在圖1中顯示的是傳播延遲
，它是輸入信號到達輸出所需的時間，通常在開關的數據表中用tpd 表示。



通常說來，數字總線開關內部有很多的開關，這些開關使它們能夠控製（你猜到了）數字總線。

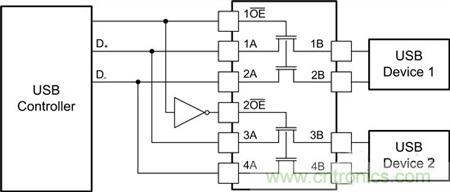

圖2：將2個USB器件複用至單個USB控製器



圖2顯示的是使用一個數字總線開關來將2個USB器件複用至單個USB控製器（USB2.0標準）的基本布局布線。在使用這個拓撲時，你每次隻能與一個器件通信。



在任何的邏輯係統設計中
，需要考慮很多重要的值。歸根結底，這些值就是對電壓、電流和定時的要求。表1中列出了針對這一特定係統的要求。



Requirement



Value



Voltage



0V to 3.3V



Continuous current



18mA



Maximum frequency



240MHz (480Mbps)





如果你想進一步了解數字總線開關的話，請參見使用說明書數字總線開關選型指南。在這份選型指南中，你可以使用圖3來為這個用例輕鬆選擇一個開關。

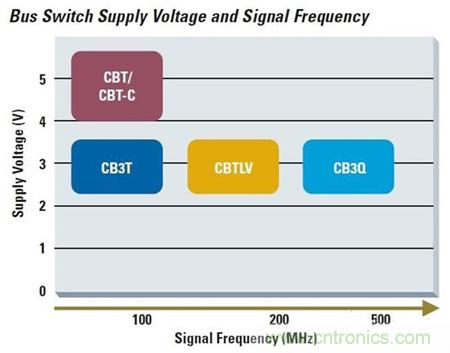

圖3：數字總線開關係列支持的電壓和頻率



3個係列支持3.3V運行，但隻有其中一款器件能夠處理200MHz以上的頻率：那就是CB3Q。在TI.com內快速搜索可以得到這一係列中可以提供的18款產品的列表，針對你的應用，推薦使用SN74CB3Q3125，這是因為這款器件能夠切換4條數據線路。



圖2的初始電路原理圖和SN74CB3Q3125的(de)唯(wei)一(yi)區(qu)別(bie)就(jiu)是(shi)它(ta)為(wei)每(mei)條(tiao)通(tong)道(dao)單(dan)獨(du)啟(qi)用(yong)一(yi)個(ge)輸(shu)出(chu)，而(er)不(bu)是(shi)將(jiang)一(yi)對(dui)輸(shu)出(chu)接(jie)在(zai)一(yi)起(qi)。這(zhe)是(shi)一(yi)個(ge)簡(jian)單(dan)修(xiu)改(gai)考(kao)慮(lv)，你(ni)隻(zhi)需(xu)將(jiang)所(suo)需(xu)的(de)使(shi)能(neng)線(xian)路(lu)接(jie)在(zai)一(yi)起(qi)。

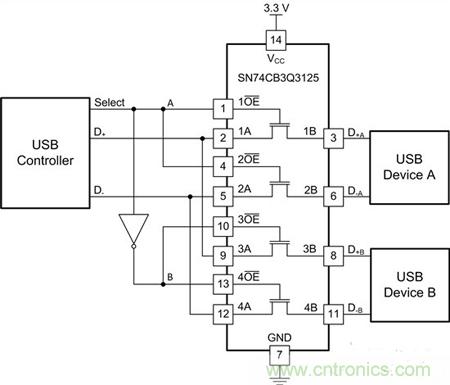

圖4：將2個USB器件複用至一個控製器時的SN74CB3Q3125接線



圖4顯(xian)示(shi)的(de)是(shi)所(suo)選(xuan)芯(xin)片(pian)上(shang)能(neng)夠(gou)實(shi)現(xian)此(ci)功(gong)能(neng)的(de)連(lian)接(jie)。這(zhe)裏(li)的(de)選(xuan)擇(ze)線(xian)路(lu)有(you)一(yi)個(ge)變(bian)換(huan)器(qi)，不(bu)過(guo)其(qi)它(ta)安(an)排(pai)也(ye)可(ke)實(shi)現(xian)相(xiang)似(si)功(gong)能(neng)，隻(zhi)要(yao)每(mei)次(ci)隻(zhi)啟(qi)用(yong)一(yi)條(tiao)通(tong)道(dao)即(ji)可(ke)。



數字總線開關是多用途器件
；這種器件能夠實現隔離，以及多線製通信通道的手工複用。通過擴展這個裝置，你可以將任意數量的外設連接至單個控製器。
