EMC（Electro MagneTIc CompaTIbility）——電磁兼容，是指電子、電氣設備或係統在預期的電磁環境中
，按設計要求正常工作的能力，也是電子
、電氣設各或係統的一項重要的技術性能。



就世界範圍來說，電磁兼容性問題已經形成一門新的學科
，也是一門以電磁場理論為基礎
，包括信息
、電工、電子
、通信、材料
、結構等學科的邊緣科學
，同時也是一門實踐性比較強的學科，需要產品工程師具有豐富的實踐知識。



diancijianrongdezhongxinketishiyanjiuruhekongzhihexiaochudianciganrao，shidianzishebeihuoxitongyuqitashebeilianxizaiyiqigongzuoshi，budaozhishebeihuoxitongderenhebufendegongzuoxingnengdeehuahuojiangdi。



一yi個ge設she計ji理li想xiang的de電dian子zi設she備bei或huo係xi統tong應ying該gai既ji不bu發fa射she任ren何he不bu希xi望wang的de能neng量liang

，又you應ying該gai不bu受shou任ren何he不bu希xi望wang有you的de能neng量liang的de影ying響xiang。當dang然ran
，在zai電dian子zi設she備bei或huo係xi統tong出chu廠chang前qian
，衡heng量liang其qiEMC J眭能好壞的主要依據就是FMC測試結果。這些測試，就是模擬產品在實際工作環境中發生的一些騷擾和幹擾，如圖所示。目前，衡量一個產品的EMC跬能主要從以下兩個方麵來考慮。

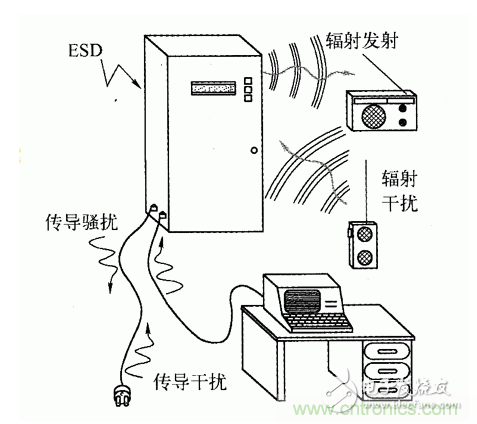

圖 產品在實際工作環境中發生的一些騷擾和幹擾



　　



（1）EMI（Electro MagneTIc Interference）——電磁幹擾性能。即處在一定環境中的設備或係統正常運行時，不應產生超過相應標準所要求的電磁能量於擾。這樣的電磁幹擾有：



●從電源線傳導出來的電磁騷擾；



●從信號線、控製線傳導出來的騷擾；



●從產品殼體（包括產品中的所有電纜）輻射出來的騷擾；



●從電源端口傳導出來的諧波電流（Harmonic）；



●電源端口產生的電壓波動和閃爍（FluctuaTIon and Flicker）。

　



（2）EMS（Electro MagneTIc Susceptibility）——電磁抗擾度性能。即處在一定環境中的設各或係統正常運行時，設各或係統能承受各種類型的電磁能量幹擾。這種電磁能量幹擾主要有：



●靜電放電；



●電源端口的電快速瞬變脈衝群

；



●信號線、控製線端口的電快速瞬變脈衝群；



●電源端口的浪湧和雷擊
；



●信號線、控製線端口的浪湧和雷擊；



●從空間傳遞給產品殼體的電磁輻射；



●電源端口傳入的傳導幹擾；



●電源端口的電壓跌落與中斷。



EMC設計則是在產品設計過程中，利用一定的設計技巧和額外的技術手段提高產品的EMC性能（包括產品的抗幹擾能力和產品的抗騷擾水平）
，並能在一定環境中按照產品的設計期望正常運行。為了衡量到達實際應用環境前產品的EMC性能，則需要進行EMC測試。對應於以上產品各項FMC指標，EMC測試通常也有如下兩個方麵。



（1）EMI電磁幹擾測試



●電源線傳導騷擾（CE）測試

；



●信號
、控製線傳導騷擾（CE）測試；



●輻射騷擾（RE）則試

；



●諧波電流（Harmonic）唄刂試；



●電壓波動和閃爍（Fluctuation and Flicker）測試。



（2）EMS電磁抗擾度測試



●靜電放電（ESD）抗擾度測試
；



●電源端口的電快速瞬變脈衝群（EFT／B）抗擾度測試；



●信號線、控製線的電快速瞬變脈衝群（EFT／B）抗擾度測試；



●電源端口的浪湧（SURGE）和雷擊測試；



●信號線、控製線的浪湧（SURGE）和雷擊測試
；



●殼體輻射抗擾度（RS）壩刂逑；



●電源端口的傳導抗擾度（CS）測試；



●信號線、控製線的傳導抗擾度（CS）測試；



●電源端口的電壓跌落與中斷測試（DIP）。



　　



對於汽車及車載電子設備，由於其電磁環境與供電環境相對特殊
，其EMC測試也相對特殊，但也可分為EMI測試和EMS測試兩大類。它更加突出ISO
、CISPR和SAEJ標準的重要性
，具體的FMC測試項目有兩個。





●符合CISPR25（對應國標為GB18655）、CISPR12（對應國標為GB14023）、SAEJ551／5（對應國標為GB18387）標準的輻射騷擾測試；



●符合CISPR25（對應國標為GB18655）標準的傳導耦合／瞬態發射騷擾測試。





●符合1507637－1／2標準規定的電源線傳導耦合／瞬態抗擾度測試；



●符合1507637－3標準規定的傳感器電纜與控製電纜傳導耦合／瞬態抗擾度測試；



●符合150114527（對應國標為GB17619）標準規定的射頻傳導抗擾度測試


；



●符合15011452－2（對應國標為GB17619）標準規定的輻射場抗擾度測試；



●符合15011452－3（對應國標為GB17619）標準規定的橫電磁波（TEM）小室的輻射場抗擾度測試；



●符合15011452－4（對應國標為GB17619）標準規定的大電流注入（BCI）抗擾度測試；



●符合15011452－5（對應國標為GB17619）標準規定的帶狀線抗擾度測試
；



●符合15011452－6（對應囟標為GB17619）標準規定的三平板抗擾度測試；



●符合15010605標準的靜電放電抗擾度測試。



EMC設計不能像硬件電路設計、結構設計、軟件設計等設計活動可以單獨存在，它依附於產品的其他設計活動中。如果一定要對EMC設計活動進行分類，那麼主要包括：



（1）產品的EMC標準和需求分析；



（2）產品機械結構構架的FMC設計
，包括產品中的電纜部分的設計；



（3）電路原理圖的FMC設計
；



（4）PCB的EMC設計；



（5）EMC測試過程中出現問題的改進。
