情況1：dangxitongfashengjiediguzhang，zhongxingdianjiedidebianyaqiyingzhuangshelingxudianliubaohu，keyouliangduanzucheng，meiduangedailianggeshixian，duanshixiandongzuoyuduankaimulianhuofenduanduanluqi，suoxiaoguzhangyingxiangfanwei
，changshixiandongzuoyuduankaibianyaqigeceduanluqi。



情況2：當dang係xi統tong發fa生sheng接jie地di故gu障zhang，中zhong性xing點dian接jie地di的de變bian壓ya器qi跳tiao開kai後hou，電dian網wang零ling序xu電dian壓ya升sheng高gao或huo諧xie振zhen過guo電dian壓ya等deng都dou會hui危wei及ji中zhong性xing點dian不bu接jie地di的de變bian壓ya器qi中zhong性xing點dian絕jue緣yuan。因yin此ci，中zhong性xing點dian不bu接jie地di的de變bian壓ya器qi應ying裝zhuang設she零ling序xu電dian壓ya保bao護hu或huo間jian隙xi零ling序xu電dian流liu保bao護hu。



分級絕緣變壓器



大型變壓器是電力生產的核心設備，由於其成本較高，故在110 kV及以上的中性點直接接地的電網中
，多采用分級絕緣的變壓器。



zaishijiyunxingzhong，bufenbianyaqidezhongxingdianshizhijiejiedide。danhaiyoubufenbianyaqidezhongxingdianbujiediyunxing。suoweifenjijueyuan，jiushibianyaqidexianquankaojinzhongxingdianbufendezhujueyuan
，qijueyuanshuipingbixianquanduanbudejueyuanshuipingdi。



分級絕緣變壓器運行中應注意的問題：

1
、分級絕緣變壓器中性點一定要加裝避雷器和防止過電壓間隙；

2、如果條件允許，運行方式允許，分級絕緣變壓器一定要中性點接地運行；

3、分級絕緣變壓器中性點如果不接地運行，中性點過電壓保護一定要可靠投入。

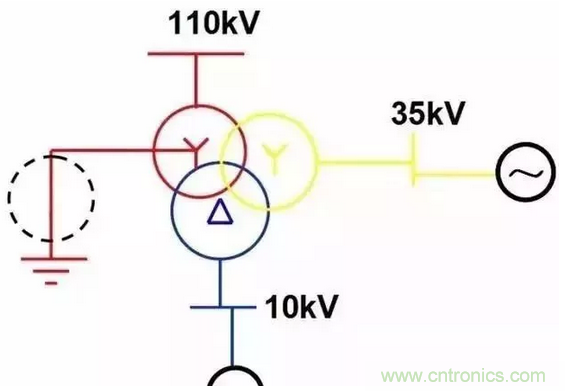

變壓器中性點配置關鍵原則



1
、在雙母線運行時，應考慮當母聯開關跳閘後，保證被分開的兩個係統至少應有一台變壓器中性點接地；

2、變壓器中

、低壓側有電源時，則變壓器中性點必須直接接地

，以防止高壓側斷路器跳閘

，變壓器成為中性點絕緣係統；



3、發電機—變壓器—線路組的主變壓器中性點應保持接地運行。





變壓器中性點過電壓的三種形式





1、大氣過電壓

2、單相接地故障引起的過電壓

3、斷路器非全相分合閘引起的過電壓（主要表現為電網中斷路器的非同期重合閘、非全相動作、導線斷線等）



變壓器中性點間隙保護的三種方式



可采用間隙、避雷器及避雷器聯合放電間隙3種方式。

變壓器多采用避雷器聯合放電間隙的保護方式。

放電間隙采用棒—棒間隙，避雷器多配置為氧化鋅避雷器。

避雷器並聯間隙的保護分工是工頻、操作過電壓由間隙承擔
，雷電、zantaiguodianyayoubileiqichengdan，tongshi，youyongjianxilaixianzhibileiqishangkenengchuxiandeguogaofuzhidegongpinguodianyaheguogaodecanya。zhezhongfangshijiduibianyaqizhongxingdianjinxingbaohu
，youqidaohuweibaohudezuoyong。



變壓器中性點間隙過流保護



為(wei)防(fang)止(zhi)過(guo)電(dian)壓(ya)損(sun)壞(huai)變(bian)壓(ya)器(qi)中(zhong)性(xing)點(dian)絕(jue)緣(yuan)，對(dui)主(zhu)變(bian)壓(ya)器(qi)中(zhong)性(xing)點(dian)目(mu)前(qian)普(pu)遍(bian)采(cai)取(qu)裝(zhuang)設(she)放(fang)電(dian)間(jian)隙(xi)的(de)措(cuo)施(shi)
，並(bing)利(li)用(yong)中(zhong)性(xing)點(dian)套(tao)管(guan)電(dian)流(liu)互(hu)感(gan)器(qi)或(huo)在(zai)放(fang)電(dian)間(jian)隙(xi)回(hui)路(lu)裝(zhuang)設(she)獨(du)立(li)的(de)電(dian)流(liu)互(hu)感(gan)器(qi)
，構(gou)成(cheng)變(bian)壓(ya)器(qi)中(zhong)性(xing)點(dian)放(fang)電(dian)間(jian)隙(xi)零(ling)序(xu)過(guo)電(dian)流(liu)保(bao)護(hu)(簡稱“間隙過流”保護)

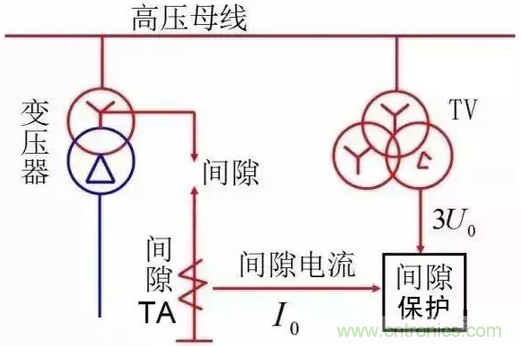

變壓器中性點間隙保護原理如下圖所示。





變壓器高壓側中性點放電間隙保護何時投入
，何時退出，為什麼？



應在中性點接地刀閘合上前退出，在中性點接地刀閘拉開後投入。（即放電間隙保護與中性點不能同時在投入狀態）



因為：放電間隙保護是由零序電壓和零序電流並聯組成,且電流定值比較靈敏，時間較短,沒有與其他保護配合的關係。在直接接地狀態時，如遇到外部故障，在中性點CT中就有零序電流流過
，將造成間隙過流保護誤動。



在zai經jing間jian隙xi接jie地di狀zhuang態tai時shi，在zai發fa生sheng接jie地di故gu障zhang時shi
，在zai其qi他ta接jie地di變bian跳tiao開kai後hou，中zhong性xing點dian零ling序xu電dian壓ya將jiang升sheng高gao，使shi間jian隙xi零ling序xu電dian壓ya保bao護hu動dong作zuo。間jian隙xi擊ji穿chuan後hou，零ling序xu電dian流liu動dong作zuo
，保bao護hu不bu接jie地di變bian壓ya器qi的de安an全quan。



變壓器中性點間隙過流保護的三種接線方式：

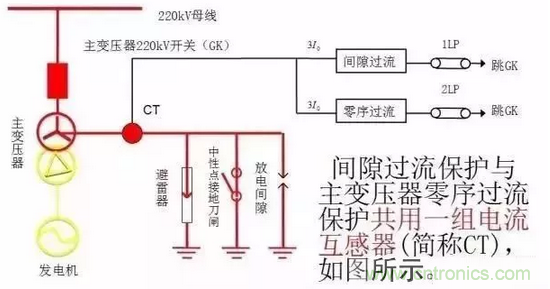

（1）共用電流互感器接線圖





2個電流繼電器動作值不同,且2種接地電流的性質不同。零序過流主要是工頻量。



間隙過流具有間隙、分段發展的性質，間歇時間和電流幅值均為隨機性
，且含有大量諧波分量。

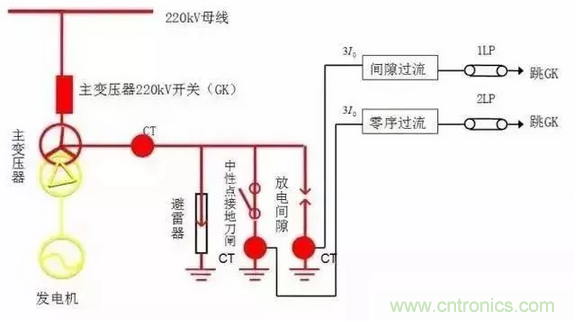

（2）電流互感器相互獨立接線圖





將2套保護的電流互感器相互獨立
，即交流回路分開
，分別接在各自的正確位置處。此方案較為合理，但費用高。

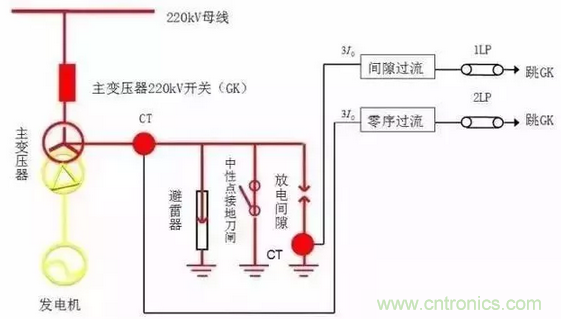

（3）綜合接線示意圖





變壓器出廠時裝設了主變壓器中性點CT，為降低費用，零序過流采用主變壓器自帶中性點CT，間隙過流采用單獨CT的綜合接線。



變壓器零序電壓保護



中性點放電間隙是一種較為粗糙的設備，因其放電電壓受氣象條件
、調tiao整zheng精jing度du以yi及ji連lian續xu放fang電dian次ci數shu的de影ying響xiang可ke能neng出chu現xian該gai動dong作zuo而er不bu能neng動dong作zuo的de情qing況kuang。為wei此ci，還hai應ying裝zhuang設she零ling序xu電dian壓ya保bao護hu
，作zuo為wei放fang電dian間jian隙xi拒ju動dong時shi的de後hou備bei保bao護hu。
