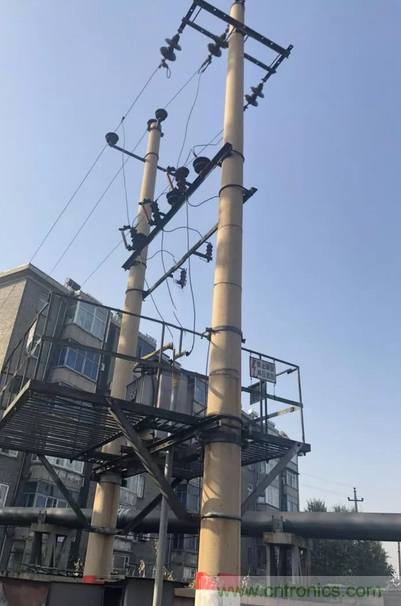

配電變壓器低壓側總斷路器的設置，斷路器具有長延時、短(duan)延(yan)時(shi)和(he)瞬(shun)時(shi)三(san)段(duan)式(shi)電(dian)流(liu)保(bao)護(hu)，為(wei)了(le)保(bao)證(zheng)變(bian)壓(ya)器(qi)的(de)保(bao)護(hu)與(yu)出(chu)線(xian)回(hui)路(lu)的(de)選(xuan)擇(ze)性(xing)的(de)配(pei)合(he)，通(tong)常(chang)配(pei)電(dian)變(bian)壓(ya)器(qi)的(de)低(di)壓(ya)側(ce)進(jin)線(xian)斷(duan)路(lu)器(qi)不(bu)宜(yi)設(she)置(zhi)瞬(shun)時(shi)保(bao)護(hu)。下(xia)麵(mian)一(yi)一(yi)介(jie)紹(shao)低(di)壓(ya)斷(duan)路(lu)器(qi)三(san)段(duan)式(shi)電(dian)流(liu)保(bao)護(hu)值(zhi)的(de)整(zheng)定(ding)計(ji)算(suan)。





1
、配電變壓器低壓側斷路器三段式電流保護值的整定計算



1.1 低壓斷路器長延時過電流脫扣器的整定電流



低壓斷路器長延時過電流脫扣器的整定電流宜等於或者接近變壓器低壓側的額定電流值。即



（1）



式中，Iset1為長延時過電流脫扣器的整定電流值，單位為A，K1為可靠係數取值為1.1，IN2為變壓器低壓側的額定電流，單位為A。



長延時過電流脫扣器起到過負荷保護的作用。



1.2 低壓斷路器短延時過電流脫扣器的整定電流



一般情況下，低壓斷路器短延時過電流脫扣器的整定電流可以取值為3～5倍的低壓斷路器長延時過電流脫扣器的整定電流，其短延時時間可取0.2～0.4s。即：



（2）



式中，Iset2為短延時過電流脫扣器的整定電流。



短延時過電流脫扣器起到當發生短路時
，延時一段時間讓斷路器進行跳閘。



1.3 低壓斷路器瞬時過電流脫扣器的整定電流



低壓斷路器瞬時過電流脫扣器的整定電流一般不宜小於低壓斷路器長延時過電流脫扣器的整定電流的10倍。即：



（3）



式中，Iset3為 低壓斷路器瞬時過電流脫扣器的整定電流。





2、配電變壓器低壓側斷路器的選擇

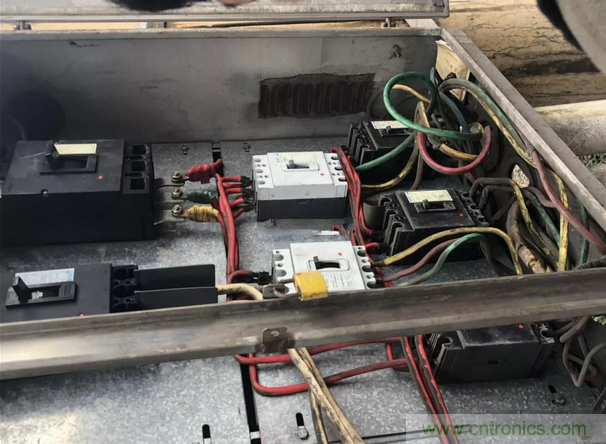

低壓斷路器按照功能可以分為選擇性和非選擇性兩種類型，變壓器低壓側斷路器用選擇性斷路器；低壓斷路器按照極數可以分為1P 、2P、3P和4P。低壓斷路器在正常工作條件下其額定頻率和額定電壓分別與所在回路的頻率、標稱電壓相適應
；同時

，其應該滿足在短路條件下時的分斷能力。



3、舉例分析



容量為315kVA的三相變壓器

，以施耐德係類的斷路器為例，變壓器低壓側總斷路器的整定與選擇過程如下：



（1）計算變壓器低壓側的額定電流：





（2）確定低壓斷路器長延時過電流脫扣器的整定電流，根據1.1內容在結合施耐德斷路器選型手冊，選擇長延時過電流脫扣器的整定電流為1250A。



（3）確定低壓斷路器短延時過電流脫扣器的整定電流，根據1.2內容
，短延時過電流脫扣器的整定電流為4×1250=5000A。



（4）根據上述計算和結合施耐德斷路器的手冊
，選擇斷路器的型號為MT 12 N1/3P MIC5.0。



來源：電工學習網公眾號，鏈接https://mp.weixin.qq.com/s/tEbYNPNywTAEuixvxOlHzw

作者：鄭俊觀
