任ren何he複fu雜za的de電dian路lu圖tu都dou是shi由you基ji本ben的de簡jian單dan的de電dian路lu圖tu構gou成cheng的de，隻zhi不bu過guo增zeng加jia了le更geng全quan備bei的de保bao護hu或huo者zhe設she計ji功gong能neng更geng為wei複fu雜za點dian，原yuan理li都dou是shi相xiang通tong的de。想xiang要yao快kuai速su的de看kan懂dong複fu雜za的de電dian路lu圖tu，你ni可ke以yi參can考kao以yi下xia方fang法fa：



一，電工專業知識積累



1，首先至少要清楚電路的基本原理和電路的基本構成，特別是電氣拖動這一塊。



2，熟練掌握電氣拖動電路組成元器件的功能和作用。



例如：交流接觸器通電動作後，本身觸點會發生什麼變化，相應的電路會發生什麼樣的動態反應。



3，基礎電路圖積累



任何複雜的電路圖都是由基本電路圖構成的

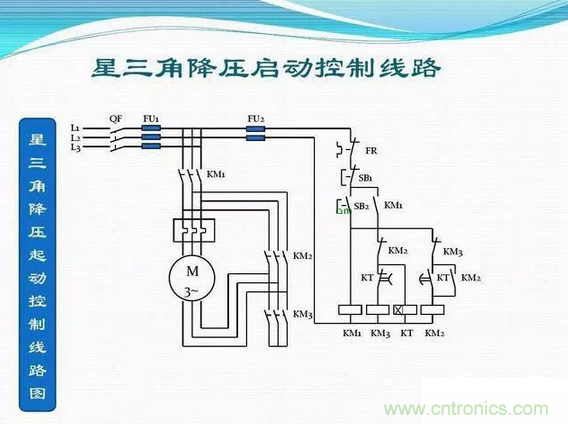

，你可以首先掌握基本的常用的電路，例如：電機正反轉控製電路，電機星三角降壓啟動電路
，電機雙速調節電路等等。





最好是能在自己熟練理解的基礎上畫出來
，基本電路的儲備是十分重要的！



二，快速看懂複雜的電氣原理圖還需要一定要讀圖技巧。



1，快速看圖：主回路～控製回路。



xiankanzhuhuilu，houkankongzhihuilu。zhuhuiludongzuoyuanlixiangduihenjiandan，keyikuaisudebawozhenggedianlushizuoshenmede，zheyangbijiaohaolianxiangdaoleisidejibenkongzhidianlu，zheyangzaiqukanercikongzhihuilujiuxiangduijiandanduole。



2，快速看圖：從上到下看圖。



正規的電路圖都是從上到下逐步闡明電路的保護，控製和原理的。二次回路的控製也同樣如此，從上到下的看電路圖能夠事半功倍。



3，二次回路分部分來看



一般的電路圖都會在圖紙的右側或者下側標明相應的回路是做什麼的，或者具有什麼作用。



這個時候分部分來看，將控製回路分開為：保護電路，測量電路
，控製電路等部分來看，有助於快速的把握原理。



4

，快速看圖需要把握線號！線號！

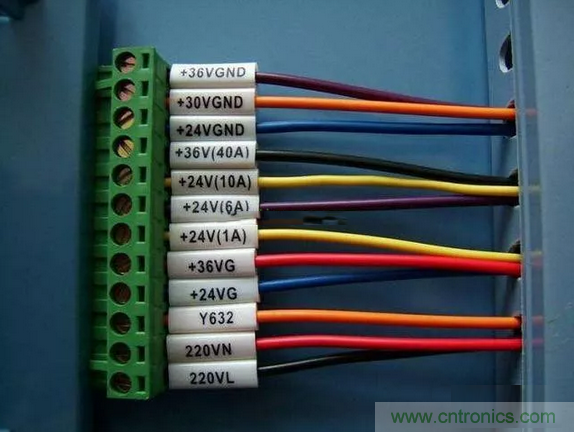

正規電路圖中，任何一條線，任何一個接線端子都是有線號的，線號就是導線的名字，同樣的線號就是同樣的分支和作用。快速從線號切入看複雜的電路圖也是一個好方法。





5，最重要：電路原理+經驗儲備



平時多看圖，多理解原理，積累的多了，看圖自然就很容易，很輕鬆了，輕鬆的掌握了
，複雜的自然不在話下。



當然還有很多其他的快速看圖的方法，純經驗！說的不恰當的地方還請師傅們及時斧正，感謝！歡迎關注，一起交流學習電氣電工知識！
