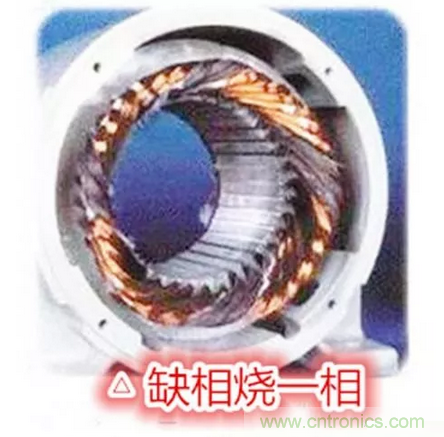

三角形接法缺相線圈燒毀燒一相



而現在普通的三相電動機保護電路中都沒有缺相保護這樣的功能，在缺相不能及時發現時，三相電動機隻能工作到燒毀為止。

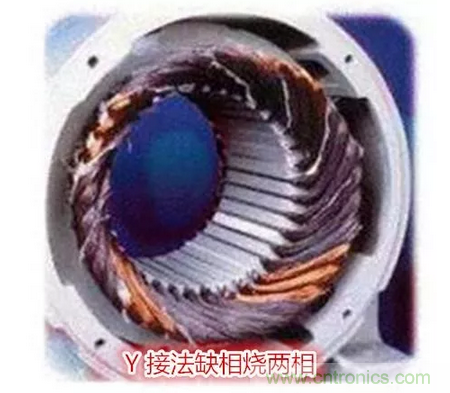

星形接法缺相線圈燒毀燒兩相



那麼有沒有一種比較簡單
、shiyong
，youkekaode，erqieshihezaiputongdesanxiangdiandongjiqitingbaohudianluzhong，anzhuangdesanxiangdiandongjiquexiangbaohukongzhidianlune。dajialaikankanxiamianzhezhangsanxiangdiandongjiquexiangbaohukongzhixianlutuzenmeyang，zheshiwoyiqianshouzangxialaidezuixihuandeyizhangjiandankekaodesanxiangdiandongjiquexiangbaohukongzhixianlutu。

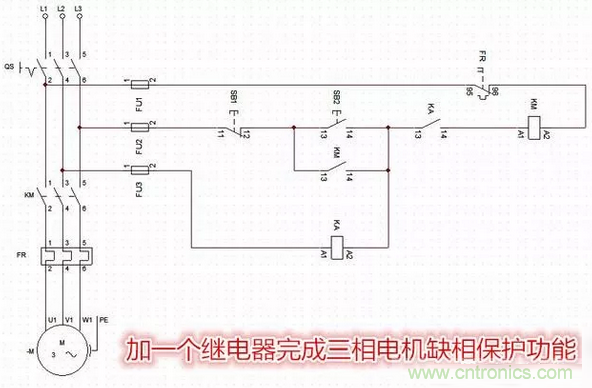

缺相保護電路圖



工作原理是按下SB2時

，首先是繼電器線圈KA得電吸合
，繼電器常開觸點KA閉合

，線圈KM得電接觸器吸合

，然後接觸器常開觸點KM閉合自鎖
，起動完成。工作中如遇到L1或L3某一相缺相
，線圈KM會釋放
，斷開接觸器主觸點
，電動機停止工作。若是L2缺相，繼電器線圈KA就會釋放，繼電器常開觸點KA 斷開，線圈KM斷電釋放
，電動機停止工作。三相電源中
，有一相缺相都能停止電動機工作
，從而實現了對電動機的缺相保護功能。
