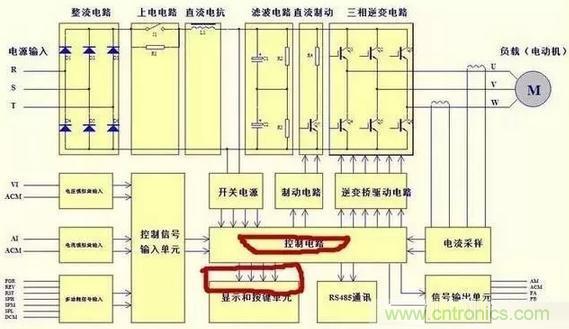

下圖是常見類型的變頻器的整機電路框圖





從上圖中


，我們可以看出上半部分是主電路結構圖
，而下半部分是控製電路
，控製電路的功能就是生產逆變電路需要的6路脈衝信號，除此之外，控製電路還負責主電路的電流
、電壓檢測
、故障檢測、停機保護、操作控製、實施顯示和通訊等任務。



為便於讀者們的理解，我們對電路框圖分成兩部分來講。

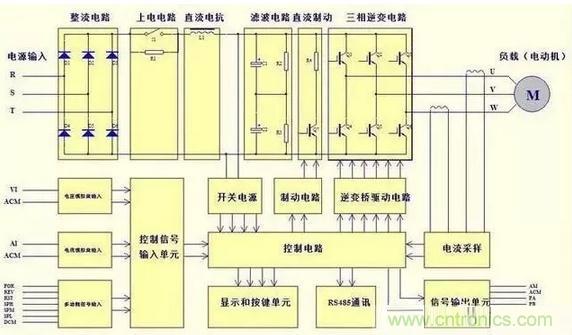

首先，我們講解變頻器的主電路圖



變頻器的主電路包括三相整流電路
、上電電路、電抗


、儲能濾波電路、直流製動、IGBT逆變電路，其中上電電路由上電接觸器和充電電阻組成，與直流電抗一起起著在對電容C1
、C2限流充電的作用，充電完成後，上電接觸器吸合，短接充電電阻
，變頻器開始進入待機工作狀態。



IGBT逆變電路由6個IGBT組zu成cheng，直zhi流liu製zhi動dong電dian路lu則ze是shi在zai負fu載zai電dian動dong機ji因yin超chao速su產chan生sheng發fa電dian時shi，提ti供gong電dian動dong機ji的de發fa電dian電dian能neng向xiang直zhi流liu製zhi動dong電dian路lu的de回hui饋kui通tong路lu，起qi到dao電dian動dong機ji製zhi動dong的de作zuo用yong。（小功率的機型往往內置製動電路，大功率的機型則選擇外接製動電路）



下麵，我們繼續講解變頻器的驅動電路，由於驅動電路的驅動和電源來自主電路
，大家請結合第一張圖來看。



變頻器的控製電路包括開關電源、驅動電路


、檢測電路（電流、電壓
、溫度
、故障、檢測）、操作控製電路和其他基本電路。



1）開關電源

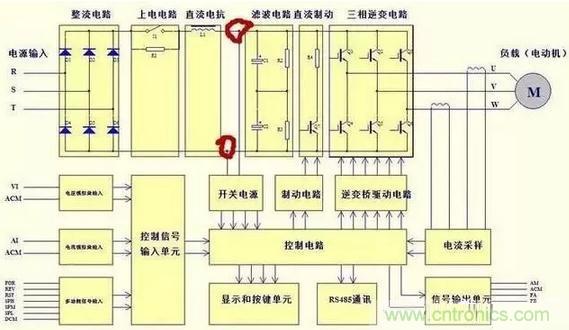

大家從圖上可以看到，開關電源從濾波電路前端（紅色標記的兩點）取得直流電壓，經過直流-交流-直流轉變後，得到需要各個模塊需要的穩定的直流電。



2）驅動電路





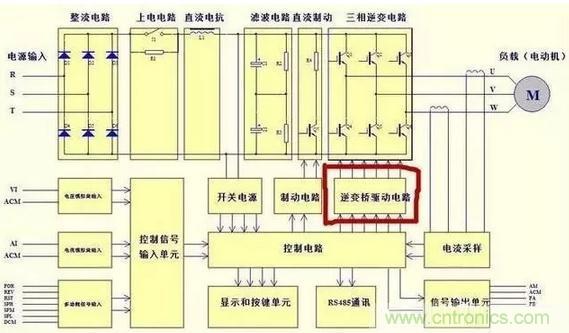

控製電路輸出的6路脈衝信號進入驅動電路（紅色標記處），經過光耦的隔離和功率放大後，驅動IGBT,從而達到我們的控製開關效果，將直流逆變成我們們需要的三相交流電壓



3）電流、電壓、溫度檢測

、OC故障檢測



4



上圖中隻有電流檢測采樣電路（紅色標記處），從主電路的直流回路取得電壓檢測信號，用於電壓顯示
、過、欠電壓報警和停機保護；



從輸出UVW三相串接互感器，用於變頻器在正常工作過程中的電流
、輸出控製
、過載報警和停機保護
；溫度檢測單元主要安裝在散熱片上
，檢測逆變功率模塊的溫度變化

、異常溫度報警和停機保護，並控製散熱風扇的運轉；驅動電路還帶有IGBT的故障檢測功能，當逆變IGBT工作異常時，產生OC信號並報警和停機保護。



4）操作控製電路





變頻器的控製端子內部電路(包括輔助電源、數字、模擬輸入、輸出電路)、操作顯示麵板，對變頻器完成起動
、停止、通訊等控製功能。



5）其他基本電路



上述的3）4）的采樣和控製信號最後都會輸入核心控製電路
，由核心控製電路將信號經過程序的集中處理後，輸出驅動
、控製信號。



變頻器是電力電子技術和微電子技術結合的產物，它是弱電、強電、軟件和硬件的有機結合，也一定程度的反映著當前的電子科技水平。



通過今天的詳細電路說明
，大家在腦海裏麵已經開始模塊化的了解變頻器
，這樣對於後續故障的判斷會有一個更為清晰的指導。
