正反轉電路需要哪些元件？

發布時間：2019-03-18 責任編輯：xueqi

【導讀】正反轉電路最主要的元件是接觸器，其他還包括按鈕、熔斷器、熱繼電器、斷路器等。接觸器的接線柱很多，但其實隻有三類：常開觸點、常閉觸電和線圈。

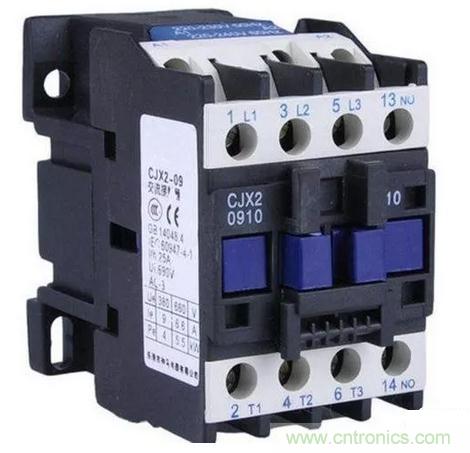

最主要的元件是接觸器▼

接觸器的接線柱很多，但其實隻有三類：常開觸點、常閉觸電和線圈。

線圈通電與否，決定了常開觸點和常閉觸電的狀態——線圈不通電時，常開觸點斷開，常閉觸電閉合；線圈通電時，常開觸點閉合，常閉觸電斷開。

常開和常閉在接觸器上的標識為NO和NC，很多人容易將二者混淆，這裏告訴你們一個好記的方法：O就是Open（開），C就是Close（閉）。

線圈的接線柱標識為A1（進線）和A2（出線），有些接觸器上麵會有兩個A2，這隻是為了接線方便，使用時任選一個A2進行接線即可。

接觸器上的L1，L2，L3和T1，T2，T3是接觸器常開觸點，L是進線，T是出線。這種常開觸點需要接在主回路中——也就是直接為電動機提供電源。它與標識為NO的常開觸點沒有區別，之所以要區分開，純粹是為了好區分主回路和控製回路。

按鈕

按鈕有三種——啟動按鈕、停止按鈕和互鎖按鈕。所有按鈕都有一個特點，就是按下按鈕後內部發生改變（原本斷開的現在閉合，原本閉合的現在斷開），鬆開手以後按鈕會自動恢複原狀（原本斷開的就恢複斷開，原本閉合的就恢複閉合）。

qidonganniuyuanbenshiduankaide，tingzhianniuyuanbenshibihede。husuoanniuzhongyouyiduijiexianzhuchuyuchangkaizhuangtai，yiduichuyuchangbizhuangtai，anxiahou，changkaibihe，changbiduankai，songkaihouhuifuyuanzhuang。

保護裝置

過載（短路）保護：熔斷器、熱繼電器、斷路器。

主回路

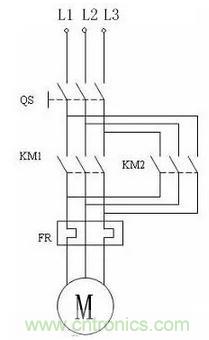

主回路是為電動機提供電源的，我們先來看一下▼

圖中的QS是斷路器，FU是熔斷器（這個圖沒有FU，下麵的圖中會出現），FR是熱繼電器，都是保護元件，我們不需要管它。

注意看KM1和KM2的相序，當接觸器常開觸點KM1閉合後，接在電動機上的相序是（從左至右）L1，L2，L3；當另一個接觸器的常開觸點KM2閉合後，接在電動機上的相序是（從左至右）L3，L2，L1。上文已經說過了，改變相序就能改變電動機的轉動方向。因此，KM1閉合和KM2閉合，兩次電動機轉動的方向是相反的。
