漏電保護器的保護原理



如圖1所示，漏電保護器正常工作時，因未漏電，故隻有零線和火線有電流流動，即i1不存在，i0=i2
，通過圖2分析得知
，由於零線和火線電流大小相等，方向相反磁場相互抵消，故磁芯不生產耦合磁場，圖4的檢測線圈不生產感應電勢

，控製電路不動作；當有漏電發送時
，i1電流存在，火線電流i0=i1+i2,零線電流為i2
，火線電流大於零線電流，不對稱
，故磁芯有耦合磁場傳遞到檢測線圈那
，檢測線圈產生感應電勢，導致控製電路動作切斷電源。

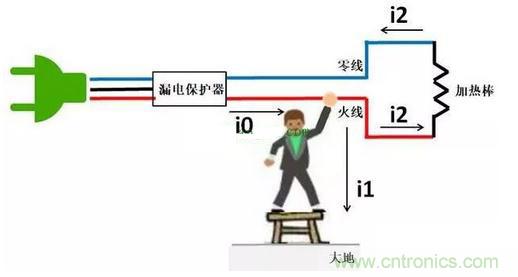

圖1：電流導向圖

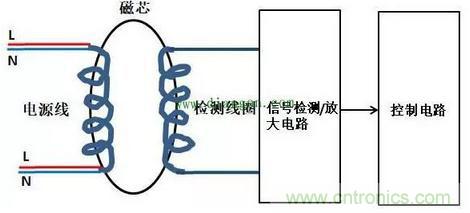

圖2：電流對稱檢測原理



通過以上描述保護原理得知，漏電保護器主要有兩個參數要注意
，一個是動作電流參數，即電流i0和i2相差多大值時開始切斷電流
；另一個是動作時間參數

，即從開始檢測到漏電動作電流到切斷電源的時間。購買時注意選購合適的參數。



漏電保護器的保護範圍

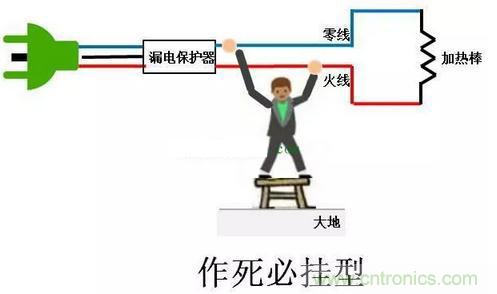

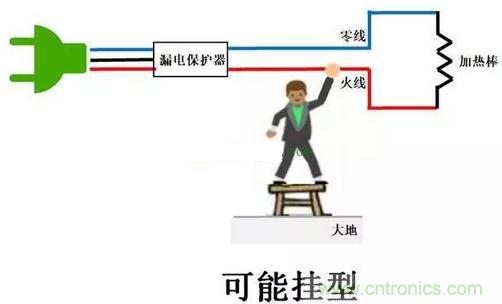

漏電保護器的保護範圍僅限圖2漏電情況所示，圖1為作死必掛型，漏電保護器會見死不救，對你無動於衷的。請注意
，即便是圖2漏電情況，雖說漏電保護器會保護跳閘斷電，也不能絕對確保人員安全（視個人體質情況來定），因為漏電保護器有個延時跳閘和動作電流閾值，所以嚴格來講

，漏電保護器僅僅是降低漏電出現的安全事故概率，不能100%絕對保護漏電安全，即便如此，漏電保護器的存在仍不可或缺。
