7種常見51單片機時鍾電路圖

發布時間：2019-04-19 責任編輯：xueqi

【導讀】在MCS-51單片機片內有一個高增益的反相放大器，反相放大器的輸入端為XTAL1，輸出端為XTAL2，yougaifangdaqigouchengdezhendangdianluheshizhongdianluyiqigouchengledanpianjideshizhongfangshi。genjuyingjiandianludebutong，danpianjideshizhonglianjiefangshikefenweineibushizhongfangshihewaibushizhongfangshi，yixiaxiangxijieshao7種常見51單片機時鍾電路圖。

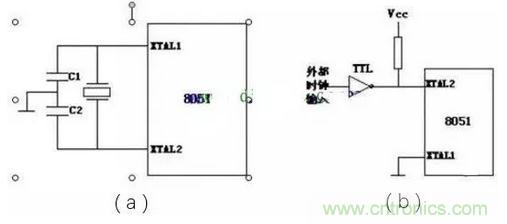

時鍾電路：(a)內部方式時鍾電路，(b)外接時鍾電路

在內部方式時鍾電路中，必須在XTAL1和XTAL2引腳兩端跨接石英晶體振蕩器和兩個微調電容構成振蕩電路，通常C1和C2一般取30pF，晶振的頻率取值在1.2MHz~12MHz之間。對於外接時鍾電路，要求XTAL1接地，XTAL2腳接外部時鍾，對於外部時鍾信號並無特殊要求，隻要保證一定的脈衝寬度，時鍾頻率低於12MHz即可。

晶體振蕩器的振蕩信號從XTAL2端送入內部時鍾電路，它將該振蕩信號二分頻，產生一個兩相時鍾信號P1和P2供單片機使用。時鍾信號的周期稱為狀態時間S，它是振蕩周期的2倍，P1信號在每個狀態的前半周期有效，在每個狀態的後半周期P2信號有效。CPU就是以兩相時鍾P1和P2為基本節拍協調單片機各部分有效工作的。

MCS-51片內有一個高增益反相放大器，其輸入端(XTAL1)和輸出端(XTAL2)用於外接石英晶體和微調電容，構成振蕩器，如圖所示。電容C2和C3對頻率有微調作用，電容容量的選擇範圍一般為30pF士10pF。振蕩頻率的選擇範圍為1.2～12MHz。

在使用外部時鍾時，8051的XTAL2用來輸入外時鍾信號，而XTAL1則接地。

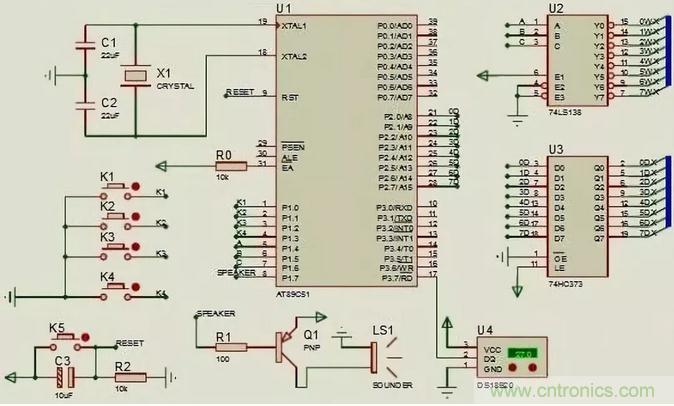

上圖為時鍾電路的原理圖。分為最小單片機係統、單片機複位電路、按鍵電路、數碼管位選電路、數碼管段選電路、數碼管顯示電路、蜂鳴器電路、溫度采集電路。

使用單片機的P2口進行數模的輸出，P1^4、P1^5、P1^6與74HC138連接實現數碼管位選，按鍵電路接入P1^0、P1^1、P1^2、P1^3四個IO口，通過程序控製，掃描該四個引腳的信號實現時間的調節。蜂鳴器通過與三極管8550連接，最終接入P1^7，時間設定啟動使其發聲。溫度傳感器接入P3^7，將采集到的模擬信號轉化為數字信號後傳到單片機。

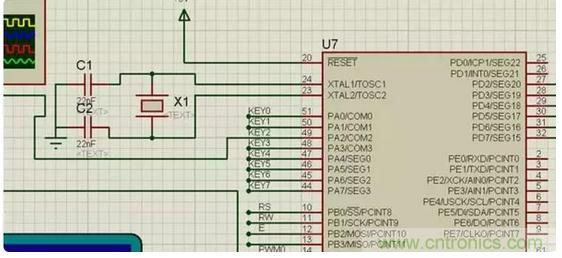

ATmega16單片機的時鍾電路和輸出I/O電路：

按鍵處理設置為：當有沒鍵按下時，時鍾正常運行；當按一次K1，時鍾停止走動，按K2對秒進行調整；當K1按2次時，按K2對分進行調整；當K1按下3次時，按K2對小時進行調整，當按下4次K1時，校時完畢，時鍾按設定的時間進行正常走時。

當按1次K3進入鬧鍾設置界麵，時鍾繼續進行走時，按K2對秒進行設置；當按2次K3，按K2對分進行設置；當按3次K3，按K2對秒進行設置；當按下4次K3時，鬧鍾設置完畢進入時鍾顯示界麵。電路圖如下：

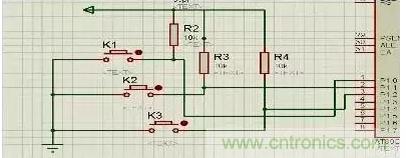

獨立按鍵電路

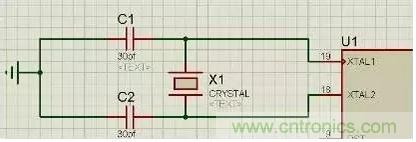

單片機利用外部12MHZ晶振構成振蕩電路作為時鍾源，時鍾電路的原理如下圖。

P10控製調時分秒的哪一位，P11調時分秒的加，P12按下顯示時間，P13按下顯示鬧鈴，P14按下顯示秒表，並且P14還是秒表的暫停和複位開關。
