Q:

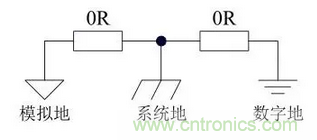

下麵這個是STC的手冊上麵給的圖，為什麼要把數字地跟模擬地用0R電阻隔開？我一直都是直接把這倆地連在一起，然後直接用數字地敷銅的
，不可以的嗎？是不是應該用係統地敷銅的？

A:
因為數字地（電流）幹(gan)擾(rao)大(da)，數(shu)字(zi)電(dian)路(lu)自(zi)身(shen)抗(kang)幹(gan)擾(rao)能(neng)力(li)強(qiang)，而(er)模(mo)擬(ni)電(dian)路(lu)抗(kang)幹(gan)擾(rao)弱(ruo)，如(ru)果(guo)數(shu)字(zi)地(di)與(yu)模(mo)擬(ni)地(di)在(zai)空(kong)間(jian)上(shang)相(xiang)互(hu)混(hun)雜(za)很(hen)容(rong)易(yi)造(zao)成(cheng)數(shu)字(zi)地(di)幹(gan)擾(rao)模(mo)擬(ni)地(di)。把(ba)數(shu)字(zi)地(di)跟(gen)模(mo)擬(ni)地(di)用(yong)0R電阻隔開，就是為了方便PCB布板空間獨立、兩個地電流互不影響，大大減少幹擾。當然，如果布板時注意將這兩個地單獨放在各自獨立空間，不用0歐電阻、用一個地也未嚐不可，有的情況下一個地鋪銅
，阻抗更低、甚至更好。

A:
不能生搬硬套。外行大多數這麼幹隻會更糟

Q:
那如果兩個地通過電阻連在一起，是不是就用係統地敷銅？當然，我也覺得各自敷銅更好些？

A:
要(yao)深(shen)刻(ke)理(li)解(jie)回(hui)路(lu)問(wen)題(ti)啊(a)，畫(hua)板(ban)的(de)時(shi)候(hou)電(dian)流(liu)從(cong)哪(na)到(dao)哪(na)，多(duo)大(da)電(dian)流(liu)，什(shen)麼(me)頻(pin)率(lv)，穩(wen)定(ding)的(de)還(hai)是(shi)跳(tiao)變(bian)的(de)
，邊(bian)沿(yan)陡(dou)峭(qiao)的(de)還(hai)是(shi)緩(huan)慢(man)的(de)，這(zhe)樣(yang)心(xin)裏(li)有(you)數(shu)
，就(jiu)不(bu)會(hui)糾(jiu)結(jie)地(di)該(gai)怎(zen)麼(me)處(chu)理(li)的(de)問(wen)題(ti)了(le)。

A:
不一定是0R電阻，用磁珠可能效果更好，如果你做模擬信號對幹擾很敏感
，你會體會到這個。

A:
歸根結底：單點接地，以降低各部分電路之間的相互幹擾。零歐電阻使得布線時更容易操作。
