電路分析中不僅需要將電路分解，化整為零
，還需要集零為整
，進行整機電路的全麵分析，主要有下列幾種類型。



多級放大器信號傳輸分析方法

分析信號的傳輸過程是電路分析中的重要環節，通過分析可以了解信號在整機電路中的傳輸、放大、處(chu)理(li)的(de)脈(mai)絡(luo)。分(fen)析(xi)時(shi)將(jiang)所(suo)有(you)的(de)電(dian)路(lu)連(lian)接(jie)成(cheng)一(yi)個(ge)整(zheng)體(ti)，對(dui)於(yu)多(duo)級(ji)放(fang)大(da)器(qi)從(cong)信(xin)號(hao)源(yuan)電(dian)路(lu)開(kai)始(shi)一(yi)級(ji)級(ji)地(di)分(fen)析(xi)

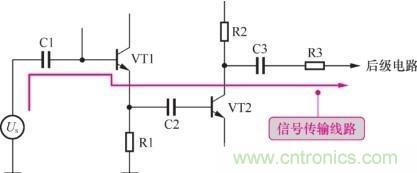

，直(zhi)至(zhi)最(zui)後(hou)一(yi)級(ji)放(fang)大(da)器(qi)的(de)負(fu)載(zai)電(dian)路(lu)。圖(tu)1-1是多級放大器信號傳輸分析示意圖。



圖1-1 多級放大器信號傳輸分析示意圖



信號傳輸分析的過程是：信號源US→C1→VT1基極→VT1發射極→C2→VT2基極→VT2集電極→C3→R3→後級電路。這一過程分析了信號在多級放大器電路中的傳輸路徑
，更為詳細的分析過程如下。



US(信號源，是放大器所需要放大的信號)→C1(耦合電容
，隔直流通交流)→VT1基極→VT1發射極(射極輸出器，進行電流放大和信號源電路隔離)→C2(第一級與第二級放大器之間的耦合電容)→VT2基極→VT2集電極(電流和電壓雙重放大作用)→C3(第二級放大器輸出端的耦合電容)→R3(耦合電路電阻
，穩定電路工作)→後級電路。



掌握了上述信號傳輸分析方法，說明對多級放大器電路的工作原理已經深層次地掌握
，“吃透”了電路工作原理。



重要提示

掌握信號傳輸分析方法的意義有下列幾點。



(1)了解信號處理內容。全麵掌握了信號在電路中每個環節(元器件)受到的處理結果，例如在放大管中得到放大
，在耦合電容中實現了耦合等。



(2)了解信號行蹤。故障檢修中可以追蹤信號的傳輸“行蹤”，通過測量儀器可以了解信號在某個環節的處理是否正常。



(3)利(li)於(yu)故(gu)障(zhang)分(fen)析(xi)。信(xin)號(hao)傳(chuan)輸(shu)過(guo)程(cheng)中(zhong)的(de)任(ren)何(he)一(yi)個(ge)環(huan)節(jie)出(chu)現(xian)故(gu)障(zhang)都(dou)將(jiang)對(dui)後(hou)麵(mian)的(de)電(dian)路(lu)工(gong)作(zuo)有(you)不(bu)良(liang)影(ying)響(xiang)。例(li)如(ru)，信(xin)號(hao)傳(chuan)輸(shu)路(lu)途(tu)中(zhong)任(ren)何(he)一(yi)隻(zhi)元(yuan)器(qi)件(jian)開(kai)路(lu)
，後(hou)麵(mian)的(de)電(dian)路(lu)中(zhong)都(dou)將(jiang)無(wu)信(xin)號(hao)。



負反饋電路分析方法

重要提示

分(fen)析(xi)負(fu)反(fan)饋(kui)電(dian)路(lu)要(yao)聯(lian)係(xi)放(fang)大(da)器(qi)的(de)輸(shu)出(chu)端(duan)和(he)輸(shu)入(ru)端(duan)，需(xu)要(yao)將(jiang)電(dian)路(lu)集(ji)零(ling)為(wei)整(zheng)

，特(te)別(bie)是(shi)分(fen)析(xi)大(da)環(huan)路(lu)負(fu)反(fan)饋(kui)電(dian)路(lu)時(shi)，要(yao)將(jiang)參(can)與(yu)負(fu)反(fan)饋(kui)的(de)各(ge)級(ji)電(dian)路(lu)聯(lian)係(xi)起(qi)來(lai)分(fen)析(xi)。

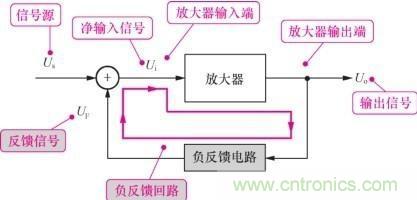

圖1-2是負反饋電路分析示意圖
，這是一個有放大器參與、連接放大器輸入端和輸出端的閉合回路，負反饋電路接在放大器輸出端與輸入端之間
，根據這一電路特征可以識別負反饋電路。



圖1-2 負反饋電路分析示意圖



負反饋電路從放大器輸出端取出一部分信號作為反饋信號UF，加到放大器的輸入端
，與輸入信號Ui混合，負反饋電路是兩信號幅度相減

，得到幅度小於輸入信號US的淨輸入信號Ui，加到放大器輸入端。
