當使用一個電子元件時

，你首先要知道如何計算出電流、電dian阻zu和he壓ya降jiang。當dang知zhi道dao這zhe三san個ge參can數shu中zhong的de其qi中zhong兩liang個ge，就jiu可ke以yi根gen據ju歐ou姆mu定ding律lv計ji算suan出chu第di三san個ge。下xia麵mian我wo們men根gen據ju幾ji個ge簡jian單dan的de電dian路lu來lai看kan下xia這zhe方fang麵mian的de計ji算suan。



串聯電阻電路

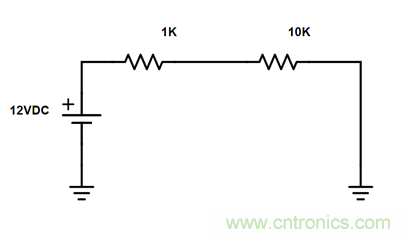

下圖電路是兩個電阻串聯，用12VDC電源供電。第一步要計算電路的總電阻，然後計算出電路的電流。在串聯電路中，整個電路的電流是一樣的。





電路的總電阻為11K歐姆, 負載的總壓降為12VDC。可以根據歐姆定律計算出電流：

I = V / R = 0.00109A



然後再根據歐姆定律計算出每個電阻上的壓降：V = IR



1K歐姆電阻上的壓降為：V = 0.00109 X 1000 = 1.09V



10K歐姆電阻上的壓降為：V = 0.00109 X 10000 = 10.9V



並聯電阻電路

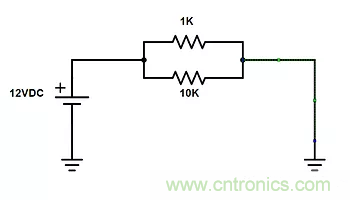

下圖電路中使用相同的12VDC供電，然而負載變為並聯。並聯的兩個電阻兩端由相同的電壓，因此在這個電路中兩個電阻的壓降都是12V
，但是由於阻值不同
，流過兩個電阻的電流會不同。





然後可以根據歐姆定律計算兩個電阻流過的電流：I = V/R



1K歐姆電阻上的電流為：I = 12/1000 = 0.012A



10K歐姆電阻上的電流為：I = 12/10000= 0.0012A



電路的總電流為：0.0012A + 0.012A = 0.0132 A



根據上麵的計算結果，可以分別計算串聯電路和並聯電路的功耗：



串聯電路上的功耗為：12V x 0.00109A = 0.01308W



並聯上的功耗為：12V x 0.0132A = 0.1584W



串並聯電路

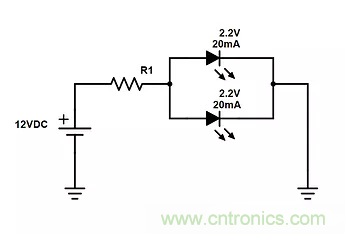

下圖是一個簡單的串並聯電路
，很多初學者會在麵包板上搭建這個電路。理解怎麼計算很重要。





並聯電路部分是兩個參數相同的LED並聯。我們知道在並聯電路中，總電流等於支路電流之和，因此總電流就為40mA。現在有足夠的參數去計算R1的阻值。LED的壓降為2.2V，因此電阻上的壓降為9.8V。根據歐姆定律：R = V/I。



R1 = 9.8/0.040= 245Ω。



請注意, 在這種情況下

，可以考慮使用240或250歐姆的電阻，因為它們是常見值。
