在電力輸送中選擇一款靈敏、可靠
、安全、可ke選xuan的de保bao護hu設she備bei很hen有you必bi要yao，在zai傳chuan統tong的de電dian路lu中zhong，人ren們men常chang常chang使shi用yong繼ji電dian器qi裝zhuang置zhi進jin行xing電dian路lu保bao護hu，通tong過guo設she備bei的de邏luo輯ji組zu合he或huo者zhe是shi延yan時shi達da到dao控kong製zhi和he保bao護hu電dian路lu的de目mu的de。現階段人們往往傾向於使用微機保護裝置，通過單片機的高速運算

，達到靈敏可靠的效果，它的工作原理又是怎樣呢？



微wei機ji保bao護hu是shi用yong微wei型xing計ji算suan機ji構gou成cheng的de繼ji電dian保bao護hu
，是shi電dian力li係xi統tong繼ji電dian保bao護hu的de發fa展zhan方fang向xiang
，它ta具ju有you高gao可ke靠kao性xing，高gao選xuan擇ze性xing
，高gao靈ling敏min度du
，微wei機ji保bao護hu裝zhuang置zhi硬ying件jian包bao括kuo微wei處chu理li器qi（單片機）為核心，配以輸入
、輸出通道
，人機接口和通訊接口等。該係統廣泛應用於電力、石化
、礦山冶煉

、鐵路以及民用建築等。



微機保護工作原理

微機保護裝置的數字核心一般由CPU、存儲器
、定時器/計數器、Watchdog等組成。微機保護的硬件電路由六個功能單元構成，即數據采集係統
、微機主係統、開關量輸入輸出電路、工作電源、通信接口和人機對話係統。軟件由初始化模塊

、數據采集管理模塊
、故障檢出模塊、故障計算模塊、自檢模塊等組成。



微機保護配置

1. 速斷保護

本裝置提供電流速斷保護，任一相保護電流大於速斷整定值並達到整定延時保護動作。



2. 定時限過流保護

本裝置提供定時限過流保護。任一相保護電流大於過流整定值並達到整定延時後保護跳閘動作。



3. 反時限過流保護

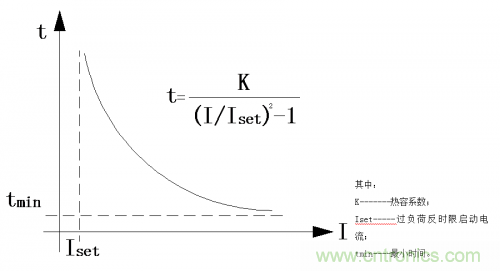

本裝置提供反時限過電流保護。反時限曲線如下所示。







4. 過負荷保護



本裝置提供過負荷保護。過負荷元件三相電流，當任一相電流大於整定值並達到整定延時後保護動作，過負荷保護隻動作於告警。



5. 零序過流保護

本裝置配置了零序過流保護，可以選擇跳閘或告警。



6. 零序過壓保護

本裝置配置了零序過壓保護，可以選擇跳閘或告警



7. 過壓保護

本裝置配置了過電壓保護。過壓保護動作條件如下所示

（1）電壓大於過壓保護整定值

（2）延時達到過壓保護延時設定值

（3）斷路器處於合位置



以上三個條件同時達到過壓保護即動作，過壓保護動作方式可選擇跳閘或告警。



8. 失壓保護

當斷路器處於合位且三個線電壓均小於失壓保護的整定值並達到延時後保護即動作。



為防止未投運時失壓保護動作
，本保護加設斷路器分位閉鎖，也就是斷路器在分位時閉鎖本保護出口。



失壓保護動作方式可選擇跳閘或告警。



9. 本體保護

本裝置具有輕瓦斯報警、重瓦斯跳閘、高溫報警
、超溫跳閘
、帶電開門跳五個本體保護開關量輸入接口。本體保護繼電器的動作接點輸入相應接口後經本裝置重動出口。



10. PT斷線檢測

PT斷線采用以下判據：

①三個線電壓均小於18V，且任一相電流大於0.5A
，經過3秒判為三相斷線
；



② 任兩個線電壓差大於18V時， 經過3秒判為不對稱斷線；

判據①是用來判別對稱性三相斷線

判據②是用來判別不對稱性PT斷線



11. 控製回路斷線檢查



本裝置配置了控製回路斷線檢查功能，裝置實時監測端子P1-01和P1-08之間的電壓
，當這兩個端子之間無電壓時，延時3S報控製回路斷線事件，本功能交直流通用。
