電dian路lu板ban設she計ji中zhong兩liang點dian不bu能neng用yong印yin刷shua電dian路lu連lian接jie
，常chang在zai正zheng麵mian用yong跨kua線xian連lian接jie，這zhe在zai普pu通tong板ban中zhong經jing常chang看kan到dao，為wei了le讓rang自zi動dong貼tie片pian機ji和he自zi動dong插cha件jian機ji正zheng常chang工gong作zuo
，用yong零ling電dian阻zu代dai替ti跨kua線xian。

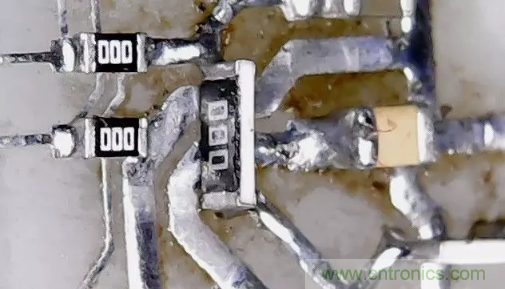

用在單麵PCB板上做跨線的O歐姆電阻



零歐姆電阻的作用總結可以包括以下作用：



在電路中沒有任何功能，隻是在PCB上為了調試方便或兼容設計等原因。



可作跳線使用，避免用跳針造成的高頻幹擾（成為天線）



在匹配電路參數不確定的時候，以0歐姆代替
，實際調試的時候
，確定參數，再以具體數值的元件代替。



0歐姆電阻實際是電阻值很小的電阻，想測某部分電路的耗電流的時候，接0歐姆電阻，接上電流表，這樣方便測耗電流
，可用於測量大電流。

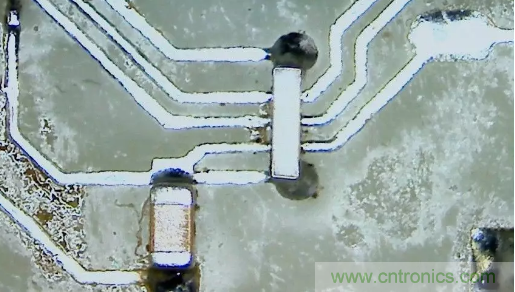

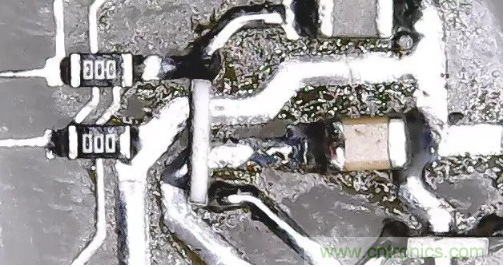

用在單麵PCB板上做跨線的O歐姆電阻



在布線時，如果實在布不過去了
，也可以加一個0歐的電阻。



在高頻信號下，充當電感或電容。（與外部電路特性有關）電感用，主要是解決EMC問題。如地與地，電源和IC Pin間。



單點接地（指保護接地、工作接地
、直流接地在設備上相互分開，各自成為獨立係統。）





做電路保護，充當低成本熔絲（圈圈USB電路中以0歐0603電阻充當USB過流保護）由於PCB上走線的熔斷電流較大，如果發生短路過流等故障時，很難熔斷，可能會帶來更大的事故。由於0歐電阻電流承受能力比較弱（其實0歐電阻也是有一定的電阻的，隻是很小而已），過流時就先將0歐ou電dian阻zu熔rong斷duan了le，從cong而er將jiang電dian路lu斷duan開kai，防fang止zhi了le更geng大da事shi故gu的de發fa生sheng。有you時shi也ye會hui用yong一yi些xie阻zu值zhi為wei零ling點dian幾ji或huo者zhe幾ji歐ou的de小xiao電dian阻zu來lai做zuo保bao險xian絲si。不bu過guo不bu太tai推tui薦jian這zhe樣yang來lai用yong
，但dan有you些xie廠chang商shang為wei了le節jie約yue成cheng本ben，就jiu用yong此ci將jiang就jiu了le。





在數字和模擬等混合電路中，往往要求兩個地分開，並且單點連接。我們可以用一個0歐ou的de電dian阻zu來lai連lian接jie這zhe兩liang個ge地di，而er不bu是shi直zhi接jie連lian在zai一yi起qi。這zhe樣yang做zuo的de好hao處chu就jiu是shi

，地di線xian被bei分fen成cheng了le兩liang個ge網wang絡luo，在zai大da麵mian積ji鋪pu銅tong等deng處chu理li時shi，就jiu會hui方fang便bian得de多duo。附fu帶dai提ti示shi一yi下xia
，這zhe樣yang的de場chang合he，有you時shi也ye會hui用yong電dian感gan或huo者zhe磁ci珠zhu等deng來lai連lian接jie。



配置電路
，一般產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用0歐電阻代替跳線等焊在板子上。

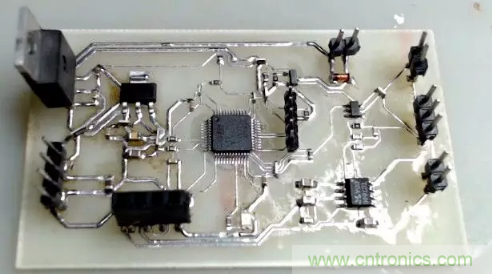

單麵PCB板



零歐姆電阻可以承受多少電流
？　設計電路經常要用零歐姆電容，一般根據線路電流來選擇電阻額定功率，那0歐姆一般選多少合適？



一般的0歐姆電阻的實際阻值在50毫歐左右＋－5%的偏差。所以根據額定功率
，你就可以計算出來
，它的額定電流了。



0402 1/16W：1/16=I*I*0.05 即I=1.118A；



0603 1/8W：1/8=I*I*0.05 即I=1.58A；



0805 1/4W：1/4=I*I*0.05 即I=2.236A；



鼠籠智能車



對於每種封裝的O歐姆電阻具體可以通過多大的電流

，還需要根據電阻在PCB板上的散熱情況來決定。



下麵分別測試了0603， 0805， 1206三種封裝下
，通過的電流和電阻兩端之間的電壓的關係。可以看到三種封裝的電阻都在電流實際超過6A之後
，電壓開始快速上升。

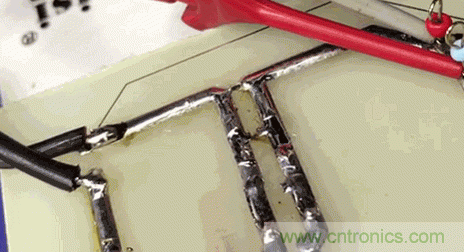

測試0歐姆電阻最大流經電流



這說明電阻的溫度也急劇增加，導致功耗也大幅度增加。0603電阻在電流增加到11.5A時燒毀

，0805電阻在電流增加到12A時燒斷，1206的電阻在12A時沒有燒毀。

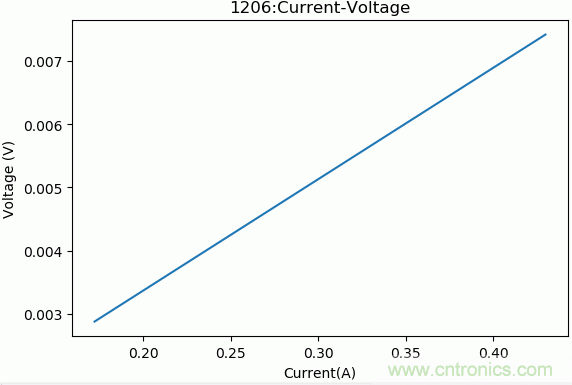

0603封裝0歐姆電阻電流與電壓之間的曲線



0805封裝0歐姆電阻電流與電壓之間的曲線



1206封裝0姆電阻電流與電壓之間的曲線



來源：TsinghuaJoking   作者：卓晴
