一：一些基本知識,零,極點的概念



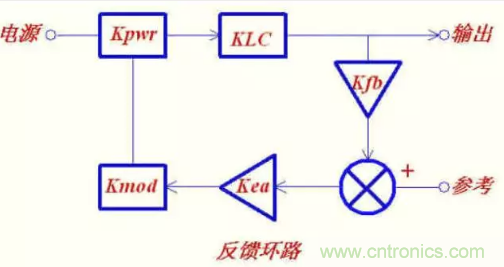

示意圖:

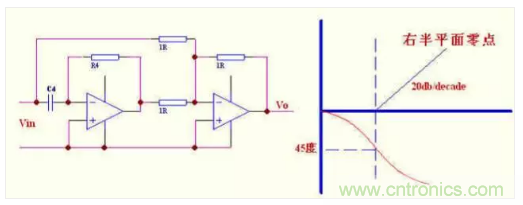

這裏給出了右半平麵零點的原理表示,這對用PSPICE 做仿真很有用,可以直接套用此圖.





遞函數自己寫吧,正好鍛煉一下,把輸出電壓除以輸入電壓就是傳遞函數.

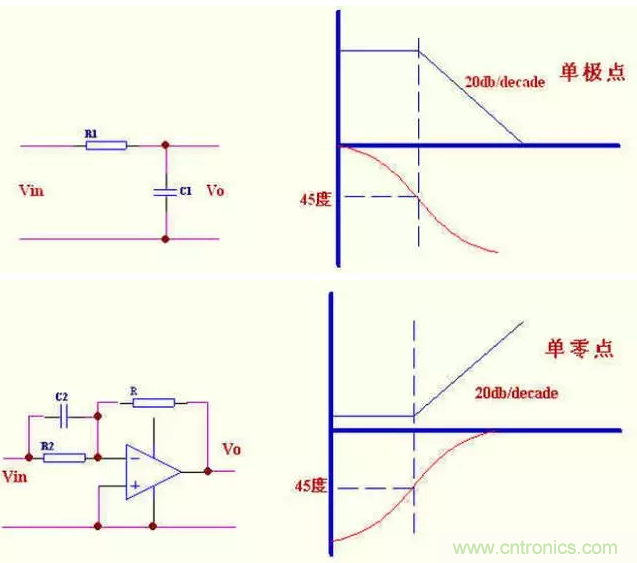

bode 圖可以簡單的判定電路的穩定性,甚至可以確定電路的閉環響應,就向我下麵的圖中表示的.零,極點說明了增益和相位的變化。

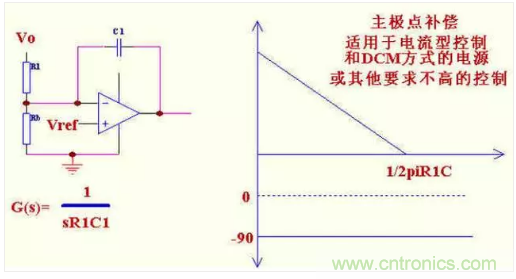

二： 單極點補償,適用於電流型控製和工作在DCM 方式並且濾波電容的ESR 零點頻率較低的電源.其主要作用原理是把控製帶寬拉低,在功率部分或加有其他補償的部分的相位達到180 度以前使其增益降到0dB. 也叫主極點補償.

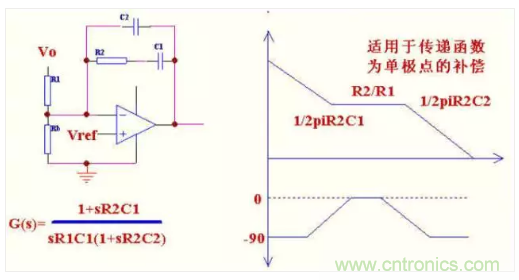

雙極點,單零點補償,適用於功率部分隻有一個極點的補償.如:所有電流型控製和非連續方式電壓型控製.

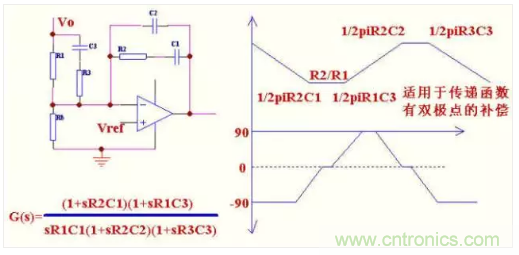

三極點,雙零點補償.適用於輸出帶LC諧振的拓撲,如所有沒有用電流型控製的電感電流連續方式拓撲。





C1 的主要作用是和R2 提升相位的.當然提高了低頻增益.在保證穩定的情況下是



越小越好.



C2 增加了一個高頻極點,降低開關躁聲幹擾.



串聯C1 實質是增加一個零點,零點的作用是減小峰值時間,使係統響應加快,並且死循環越接近虛軸,這種效果越好.所以理論上講,C1 是越大越好.但要考慮,超調量和調節時間,因為零點越距離虛軸越近,死循環零點修正係數Q 越大,而Q 與超調量和調節時間成正比,所以又不能大.總之,考慮死循環零點要折衷考慮.



並聯C2 實質是增加一個及點,級點的作用是增大峰值時間,使係統響應變慢.所以理論上講,C2也是越大越好.但要考慮到,當零級點彼此接近時,係統響應速度相互抵消.從這一點就可以說明,我們要及時響應的係統C1 大,至少比C2 大



三：環路穩定的標準



隻要在增益為1 時(0dB)整個環路的相移小於360 度,環路就是穩定的.

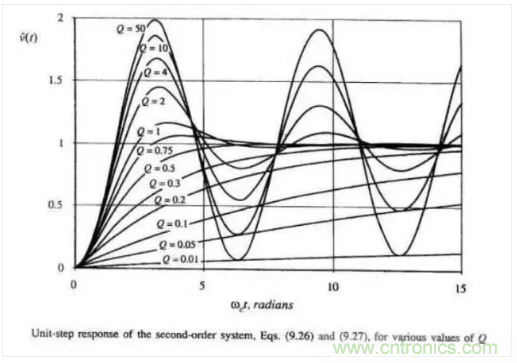

但如果相移接近360 度,會產生兩個問題:1)相移可能因為溫度,負載及分布參數的變化而達到360 度而產生震蕩;2)接近360 度,電源的階躍響應(瞬時加減載)表現為強烈震蕩,使輸出達到穩定的時間加長,超調量增加.如下圖所示具體關係.

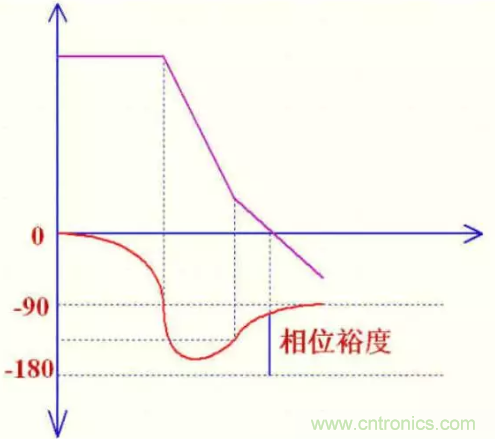

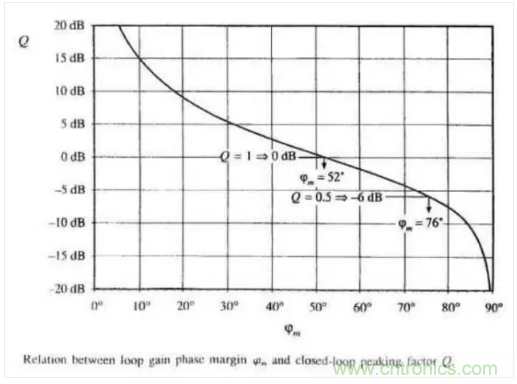

所以環路要留一定的相位裕量,如圖Q=1時輸出是表現最好的,所以相位裕量的最佳值為52度左右,工程上一般取45度以上.如下圖所示:





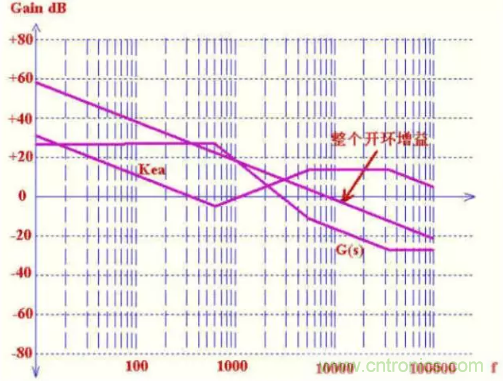

這裏要注意一點,就是補償放大器工作在負反饋狀態,本身就有180度相移,所以留給功率部分和補償網絡的隻有180度.幅值裕度不管用上麵哪種補償方式都是自動滿足的,所以設計時一般不用特別考慮.由於增益曲線為-20dB/decade時,此曲線引起的最大相移為90度,尚有90度裕量,所以一般最後合成的整個增益曲線應該為-20dB/decade部分穿過0dB.在低於0dB帶寬後,曲線最好為-40dB/decade,這樣增益會迅速上升,低頻部分增益很高,使電源輸出的直流部分誤差非常小,既電源有很好的負載和線路調整率.



四,如何設計控製環路?



經常主電路是根據應用要求設計的,設計時一般不會提前考慮控製環路的設計.我們的前提就是假設主功率部分已經全部設計完成,然後來探討環路設計.環路設計一般由下麵幾過程組成:



1)畫出已知部分的頻響曲線.



2)根據實際要求和各限製條件確定帶寬頻率,既增益曲線的0dB頻率.



3)根據步驟2)確定的帶寬頻率決定補償放大器的類型和各頻率點.使帶寬處的曲線斜率為20dB/decade,畫出整個電路的頻響曲線.



上述過程也可利用相關軟件來設計:如pspice,POWER-4-5-6.一些解釋:





已知部分的頻響曲線是指除Kea(補償放大器)外的所有部分的乘積,在波得圖上是相加.



環路帶寬當然希望越高越好,但受到幾方麵的限製:a)香農采樣定理決定了不可能大於1/2Fs;b)右半平麵零點(RHZ)的影響,RHZ隨輸入電壓,負載,電感量大小而變化,幾乎無法補償,我們隻有把帶寬設計的遠離它,一般取其1/4-1/5;c)補償放大器的帶寬不是無窮大,當把環路帶寬設的很高時會受到補償放大器無法提供增益的限製,及電容零點受溫度影響等.所以一般實際帶寬取開關頻率的1/6-1/10



五,反激設計實例



條件:輸入85-265V交流,整流後直流100-375V輸出12V/5A



初級電感量370uH初級匝數:40T,次級:5T



次級濾波電容1000uFX3=3000uF震蕩三角波幅度.2.5V開關頻率100K



電流型控製時,取樣電阻取0.33歐姆

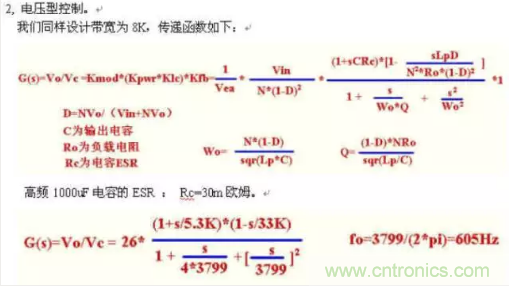

下麵分電壓型和峰值電流型控製來設計此電源環路.所有設計取樣點在輸出小LC前麵.如果取樣點在小LC後麵,由於受LC諧振頻率限製,帶寬不能很高.1)電流型控製



假設用3842,傳遞函數如下

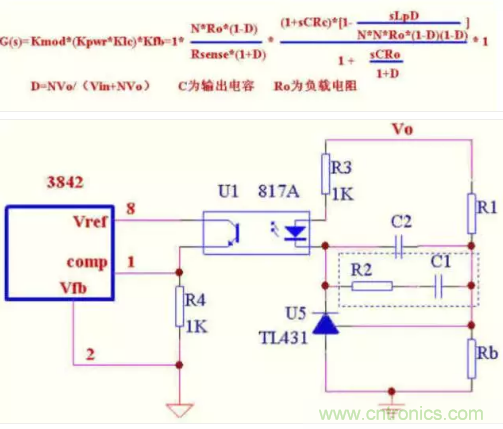

此圖為補償放大部分原理圖.RHZ的頻率為33K,為了避免其引起過多的相移,一般取帶寬為其頻率的1/4-1/5,我們取1/4為8K.



分兩種情況:



A)輸出電容ESR較大

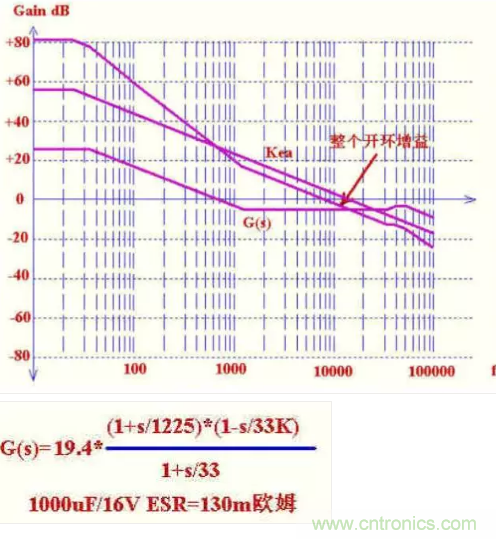

輸出濾波電容的內阻比較大,自身阻容形成的零點比較低,這樣在8K處的相位滯後比較小.Phanseangle=arctan(8/1.225)-arctan(8/0.033)-arctan(8/33)=--22度.



另外可看到在8K處增益曲線為水平,所以可以直接用單極點補償,這樣可滿足-20dB/decade的曲線形狀.省掉補償部分的R2,C1.



設Rb為5.1K,則R1=[(12-2.5)/2.5]*Rb=19.4K.



8K處功率部分的增益為-20*log(1225/33)+20*log19.4=-5.7dB因為帶寬8K,即8K處0dB



所以8K處補償放大器增益應為5.7dB,5.7-20*log(Fo/8)=0Fo為補償放大器0dB增益頻率Fo=1/(2*pi*R1C2)=15.42



C2=1/(2*pi*R1*15.42)=1/(2*3.14*19.4*15.42)=0.53nF相位裕度:180-22-90=68度

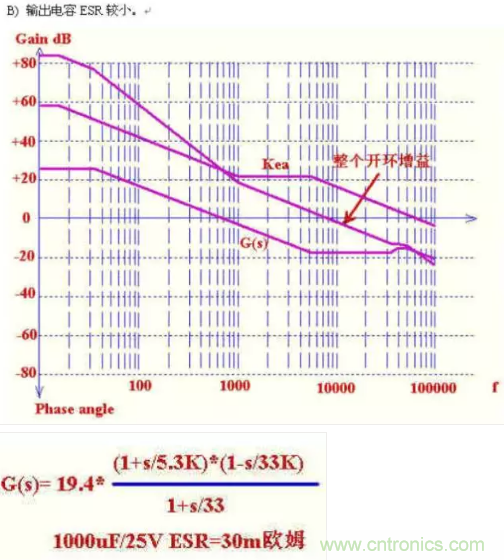

輸出濾波電容的內阻比較大,自身阻容形成的零點比較高,這樣在8K處的相位滯後比較大.



Phanseangle=arctan(8/5.3)-arctan(8/0.033)-arctan(8/33)=-47度.



如果還用單極點補償,則帶寬處相位裕量為180-90-47=43度.偏小.用2型補償來提升.

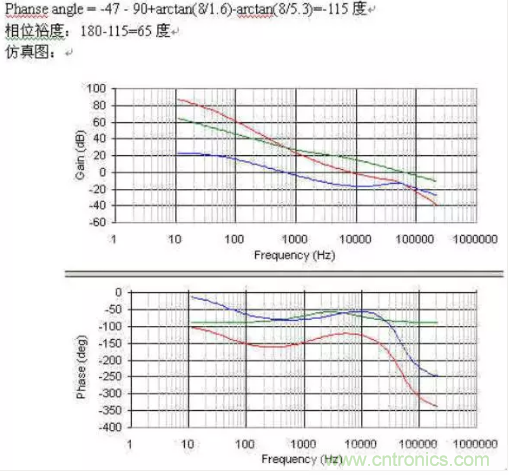

三個點的選取,第一個極點在原點,第一的零點一般取在帶寬的1/5左右,這樣在帶寬處提升相位78度左右,此零點越低,相位提升越明顯,但太低了就降低了低頻增益,使輸出調整率降低,此處我們取1.6K.第二個極點的選取一般是用來抵消ESR零點或RHZ零點引起的增益升高,保證增益裕度.我們用它來抵消ESR零點,使帶寬處保持-20db/10decade的形狀,我們取ESR零點頻率5.3K



數值計算:



8K處功率部分的增益為-20*log(5300/33)+20*log19.4=-18dB



因為帶寬8K,即最後合成增益曲線8K處0dB



所以8K處補償放大器增益應為18dB,5.3K處增益=18+20log(8/5.3)=21.6dB水平部分增益=20logR2/R1=21.6



推出R2=12*R1=233Kfp2=1/2*pi*R2C2



推出C2=1/(2*3.14*233K*5.4K)=127pF.fz1=1/2*pi*R2C1



推出C1=1/(2*3.14*233K*1.6K)=0.427nF.



相位







fo為LC諧振頻率,注意Q值並不是用的計算值,而是經驗值,因為計算的Q無法考慮LC串聯回路的損耗(相當於電阻),包括電容ESR,二極管等效內阻,漏感和繞組電阻及趨附效應等.在實際電路中Q值幾乎不可能大於4—5.

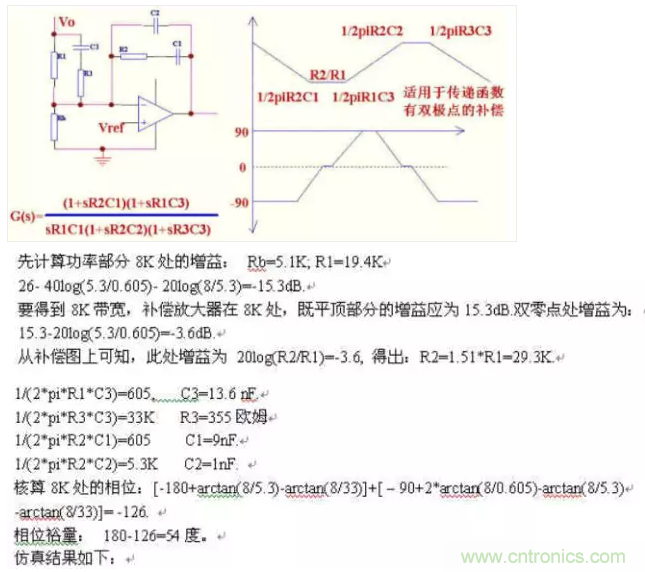

由於輸出有LC諧振,在諧振點相位變動很劇烈,會很快接近180度,所以需要用3型補償放大器來提升相位.其零,極點放置原則是這樣的,在原點有一極點來提升低頻增益,在雙極點處放置兩個零點,這樣在諧振點的相位為-90+(-90)+45+45=-90.在輸出電容的ESR處放一極點,來抵消ESR的影響,在RHZ處放一極點來抵消RHZ引起的高頻增益上升.



元件數值計算,為方便我們把3型補償的圖在重畫一下.

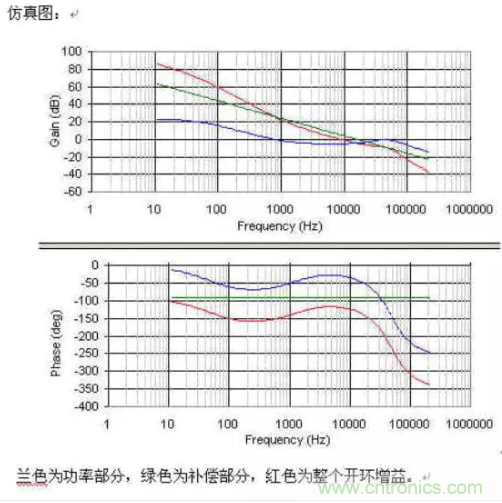

蘭色為功率部分,綠色為補償部分,紅色為整個開環增益.



如果相位裕量不夠時,可適當把兩個零點位置提前,也可把第一可極點位置放後一點.



同樣假設光耦CTR=1,如果用CTR大的光耦,或加有其他放大時,如同時用IC的內部運放,隻需要在波得圖上加一個直流增益後,再設計補償部分即可.這時要求把IC內部運放配置為比例放大器,如果再在內部運放加補償,就稍微麻煩一點,在圖上再加一條補償線結束.
