設(she)計(ji)工(gong)業(ye)數(shu)據(ju)采(cai)集(ji)係(xi)統(tong)需(xu)要(yao)特(te)別(bie)注(zhu)意(yi)細(xi)節(jie)，因(yin)為(wei)錯(cuo)誤(wu)的(de)閱(yue)讀(du)或(huo)故(gu)障(zhang)的(de)係(xi)統(tong)可(ke)能(neng)會(hui)造(zao)成(cheng)影(ying)響(xiang)。在(zai)過(guo)程(cheng)控(kong)製(zhi)設(she)置(zhi)中(zhong)
，數(shu)據(ju)采(cai)集(ji)可(ke)能(neng)正(zheng)在(zai)收(shou)集(ji)溫(wen)度(du)，濕(shi)度(du)
，壓(ya)力(li)和(he)其(qi)他(ta)重(zhong)要(yao)信(xin)息(xi)，這(zhe)些(xie)信(xin)息(xi)使(shi)控(kong)製(zhi)器(qi)可(ke)以(yi)確(que)保(bao)按(an)需(xu)執(zhi)行(xing)過(guo)程(cheng)。這些以及許多其他示例都依賴於高性能ADC的正確設計。雖然選擇正確的ADC是重要的一步，但還有其他設計注意事項可確保所選ADC的性能不會受到影響。



步進輸入



對於任何ADC設計來說
，重要的兩個考慮因素是基準驅動器和輸入驅動器。參考驅動器需要提供具有最小失調

，漂移和噪聲的正確Vref值，以確保ADC為其轉換提供合適的參考電壓。



輸入驅動器應包括一個抗混疊濾波器，其帶寬應足以使信號穩定到ADC分辨率的適當位；高帶寬，高擺率放大器應具有低輸出阻抗和軌至軌擺幅。確保信號在到達ADC之前沒有失真。有關選擇合適的放大器的更多信息
，請觀看如何選擇運放來驅動SAR ADC。



在過程自動化示例中，通常將多個換能器多路複用到一個可獲取所有數據的ADC。當數據采集係統從一個換能器過渡到另一個換能器時
，提供給ADC的電壓類似於階躍函數。如果輸入驅動器放大器或濾波器的設計不正確
，則測量值將不正確
，並且該過程可能會失敗。MUX和步進輸入的數據采集。參考設計展示了如何設計18位1-MSPS工業數據采集係統。



同步測量



諸(zhu)如(ru)精(jing)密(mi)電(dian)機(ji)控(kong)製(zhi)之(zhi)類(lei)的(de)應(ying)用(yong)需(xu)要(yao)同(tong)時(shi)測(ce)量(liang)多(duo)個(ge)通(tong)道(dao)，從(cong)而(er)增(zeng)加(jia)了(le)額(e)外(wai)的(de)複(fu)雜(za)性(xing)。在(zai)電(dian)動(dong)機(ji)控(kong)製(zhi)中(zhong)，正(zheng)弦(xian)和(he)餘(yu)弦(xian)輸(shu)出(chu)代(dai)表(biao)模(mo)擬(ni)輸(shu)出(chu)電(dian)動(dong)機(ji)編(bian)碼(ma)器(qi)的(de)電(dian)動(dong)機(ji)位(wei)置(zhi)。隨(sui)著(zhe)電(dian)動(dong)機(ji)的(de)旋(xuan)轉(zhuan)，有(you)必(bi)要(yao)同(tong)時(shi)測(ce)量(liang)這(zhe)些(xie)輸(shu)出(chu)
，以(yi)測(ce)量(liang)電(dian)動(dong)機(ji)的(de)位(wei)置(zhi)並(bing)確(que)保(bao)按(an)需(xu)控(kong)製(zhi)電(dian)動(dong)機(ji)。該(gai)數(shu)據(ju)采(cai)集(ji)係(xi)統(tong)光(guang)學(xue)編(bian)碼(ma)器(qi)提(ti)供(gong)了(le)一(yi)個(ge)12位，1-MSPS雙通道同步數據采集，用於與輸入頻率可達到2kHz一個4.5V差分信號係統。





相位補償測量



在無法同時采樣的情況下

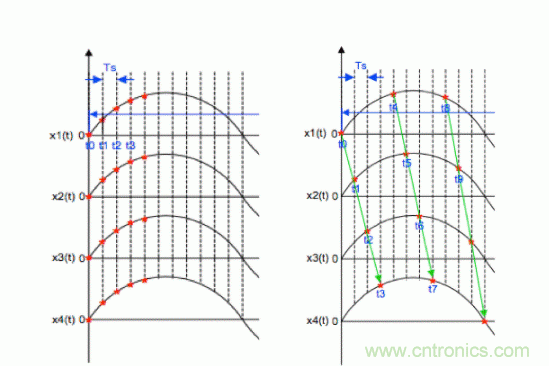

，可以使用相位補償來解決由多路非同步采樣引入的相位差。當ADC采樣率固定時，該相位差是恒定的，並且可以在軟件中為每個通道執行相位校準和補償。用於電力自動化的數據采集​​係統參考設計提供了16位，500kSPS
，8通道硬件解決方案以及有關軟件補償算法的信息。
