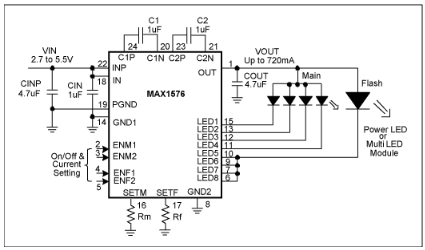

具有許多引腳或使用大電流電荷泵的白光LED驅動器在布置印刷電路板（PCB）時需要格外小心。本應用筆記以MAX1576為例
，提供基準和電路板布局。

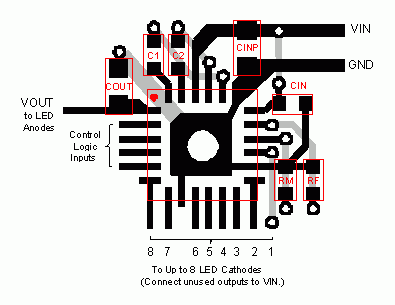

在為MAX1576白光LED電荷泵布置PCB圖稿時，請遵循以下準則：

將所有 GND 和 PGND 引腳連接到 IC 正下方的裸露焊盤 （EP）。

輸入、輸出和跨接電容器僅使用具有 X5R 電介質或更好電介質的陶瓷電容器。低ESR對於高輸出電流驅動、低輸入/輸出紋波和穩定運行非常重要。

為防止開關噪聲擾亂IC的偏置電路

，請將輸入電容（CIN和CINP）盡可能靠近輸入和接地引腳放置，最好在電容和IC之間不要過孔。

如果有單獨的GND和PGND和/或IN和PIN引腳，則IC包括單獨的電源和偏置輸入。如果這些引腳不靠得很近，則應使用兩個輸入電容：從PIN到PGND的CINP，以及從IN到GND的CIN電容，每個電容都盡可能靠近IC。在這種情況下，PIN和PGND應連接到係統電源和接地層，而IN和GND在IC上保持本地安靜。首先將PCB電源路由到CINP和INP
，然後通過一些過孔路由到CIN和IN，以在IN處提供一些輸入噪聲濾波。PGND 和 GND 隻能通過裸露的槳葉相互連接。

為確保電荷泵調節穩定性，應將輸出電容COUT放置在盡可能靠近OUT引腳的位置。將COUT的接地端子連接到最近的PGND或GND引腳或裸露的焊盤（EP）。

為確保電荷泵的低輸出阻抗，將跨接電容C1和C2放置在盡可能靠近IC的位置。如果無法避免過孔，最好將它們與C1和/或C2串聯
，而不是與CIN或CINM串聯

，因為跨接電容對穩壓器穩定性沒有影響。

將任何基準旁路電容（MAX1576上沒有）或設置電阻（MAX1576上的RM和RF）的接地端子連接到GND引腳（與PGND相對）。這減少了耦合到IC模擬模塊中的噪聲。

裸露焊盤（EP）中的可選大通孔可用於檢查焊點，也便於使用烙鐵將IC從PCB上取下。

根據需要將邏輯輸入走線和連接路由到 LED。zhexiexianlushangdeguokongbuhuiyinqirenhewenti，yinweizhexieshuchushangdedianliushiwendingde。raner，ruguobuxiantaikaojinmingandewuxiandiandianlu，zhexiexianlushangdewenbokenenghuiyingxiangshepindianlu。
