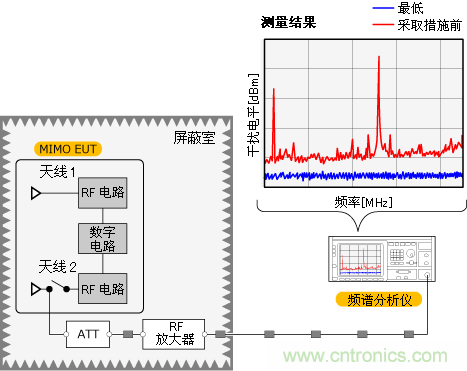

觀察天線收到的噪聲電平


檢查天線收到噪聲的來源

通過測量相鄰電磁場的分布
，檢查噪聲源和噪聲傳播機製。

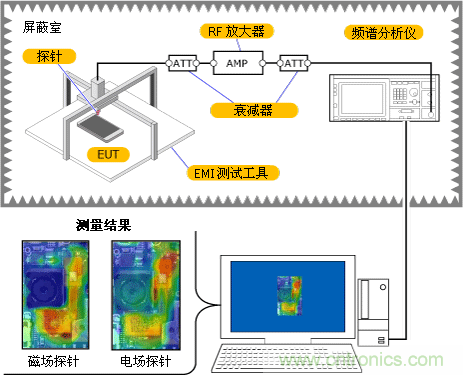

我們將EMI測試工具的電場探針和磁場探針通過RF放大器連接到頻譜分析儀

，並對相鄰電磁場的分布進行了分析。

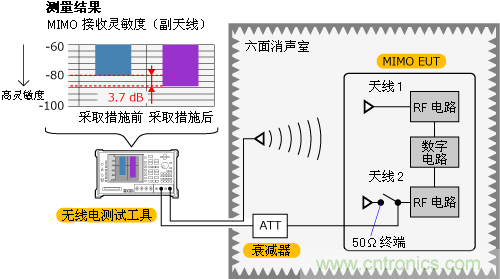

觀察接收靈敏度改善程度

1. 測量多個天線的接收靈敏度。
2. 比較采取係統內EMC措施前後的接收靈敏度進行分析。

此處介紹的測量方法為專用於噪聲分析的Murata原創MIMO-OTA (Over the Air) 分析法。
此分析法有以下優點。

1. 可以使用最大MIMO性能分析接收靈敏度。
2. 在接收靈敏度和噪聲耦合電平之間建立關聯。
3. 可以識別影響接收靈敏度的天線。
4. 可以根據與混響室的關聯決定靜噪措施的優先級。[page]

需要混響室才能測量Total Isotropic Sensitivity (TIS) ，即綜合接收靈敏度 (正式分析) 。混響室是3GPP係統推薦的分析係統之一。
下圖中的測量結果顯示接收靈敏度隨著值變小而變高。

選擇基本EMI濾波器

可以消除噪聲問題的EMI濾波器
選擇可高效消除造成幹擾的載波頻率處噪聲的EMI濾波器。
鐵氧體磁珠: 選擇在載波頻率處阻抗高的鐵氧體磁珠。
LC型濾波器: 選擇在載波頻率處插入損耗大的LC型濾波器。

如果使用了普通類型的鐵氧體磁珠，根據自諧振頻率而定，載波頻率阻抗可能不足。
此時，請選擇GHz波段阻抗高的BLM-H係列 (抑製GHz波段噪聲) 或BLM-G係列 (抑製高GHz波段噪聲) 的鐵氧體磁珠。

可以確保信號質量的EMI濾波器

連接LCD或相機模組的接口線路中的信號 (很可能是噪聲釋放源) 隨著處理的數據量的增加而變快。
在(zai)信(xin)號(hao)速(su)度(du)變(bian)快(kuai)的(de)情(qing)況(kuang)下(xia)，信(xin)號(hao)頻(pin)率(lv)和(he)噪(zao)聲(sheng)頻(pin)率(lv)易(yi)於(yu)互(hu)相(xiang)靠(kao)近(jin)。為(wei)了(le)使(shi)用(yong)靜(jing)噪(zao)部(bu)件(jian)防(fang)止(zhi)信(xin)號(hao)質(zhi)量(liang)因(yin)信(xin)號(hao)的(de)諧(xie)波(bo)分(fen)量(liang)損(sun)失(shi)而(er)下(xia)降(jiang)
，請(qing)選(xuan)擇(ze)阻(zu)抗(kang)曲(qu)線(xian)或(huo)插(cha)入(ru)損(sun)耗(hao)曲(qu)線(xian)變(bian)化(hua)急(ji)劇(ju)的(de)EMI濾波器。

700MHz波段 (波段13) 噪聲靜噪示例

LCD數據線路
主副天線收到噪聲的測量結果顯示噪聲在LTE通信波段與天線耦合。因此
，在LCD數據線路中使用了EMI濾波器。根據以下要點選擇部件。
選擇靜噪部件的要點
信號頻率為12MHz
，同去除噪音所必須的頻帶700MHz相比頻率較低，為了接近信號頻率通過所必須的頻帶 (～100MHz) ，選擇了插入損耗曲線變化急劇

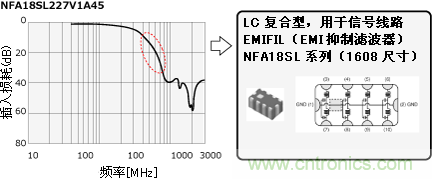

，對信號頻率和噪音頻率選擇度較高的LC複合型EMI濾波器。因為信號線路很多，所以EMI濾波器為排容型NFA18SL係 列。在檢查靜噪效果和信號質量之間平衡的同時，我們選擇了220MHz的截止頻率。


電源線路
我們還為電源線路選擇了鐵氧體磁珠作為普通靜噪部件，因為電源線路也可能是噪聲釋放源。根據以下要點選擇鐵氧體磁珠。[page]
選擇靜噪部件的要點
感應器型EMI濾波器可更加有效地清除噪聲
，因為電源線路阻抗低。考慮到必須清除噪聲的頻率
，我們選擇了可提供大電流

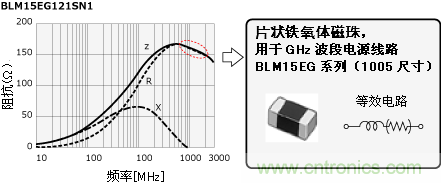

、阻抗特性覆蓋GHz波段的BLM15EG係列。選擇具備能覆蓋電源線中電流值的額定電流的EMI濾波器。

2GHz波段 (波段4) 噪聲靜噪示例
選擇靜噪部件的要點
我們選擇了無需接地的鐵氧體磁珠

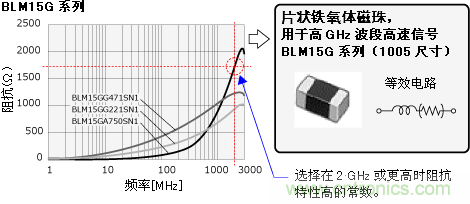

，因為必須清除噪聲的頻段2GHz對信號頻率24MHz留有一定空間。但是我們選 擇了阻抗特性可覆蓋高達數GHz的BLM15GA/GG係列
，因為必須清除噪聲的頻率很高 (2GHz波段) 。在BLM15GA/GG係列鐵氧體磁珠中
，這次我們選擇了BLM15GA750SN1，因為其阻抗在2GHz時最高，並且可保持24-MHz時鍾波形。


如果安裝空間受到限製，靜噪效果會有所降低，但是BLM03HD331SN1依然可用。
