電路分析:電磁幹擾濾波器原理圖
發布時間:2014-07-23 責任編輯:sherryyu
【導讀】本文介紹的是一款電磁幹擾濾波器的原理電路,該五端器件有兩個輸入端、兩個輸出端和一個接地端,使用時外殼應接通大地。具體設計請看下文。

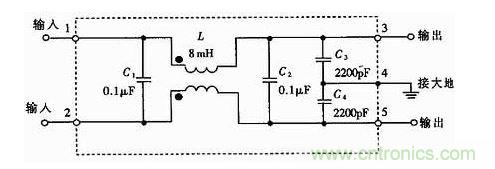

以下為一款電磁幹擾濾波器的原理電路,該五端器件有兩個輸入端、兩個輸出端和一個接地端,使用時外殼應接通大地。電路中包括共模扼流圈(亦稱共模電感)L、濾波電容C1~C4.L對dui串chuan模mo幹gan擾rao不bu起qi作zuo用yong,但dan當dang出chu現xian共gong模mo幹gan擾rao時shi,由you於yu兩liang個ge線xian圈quan的de磁ci通tong方fang向xiang相xiang同tong,經jing過guo耦ou合he後hou總zong電dian感gan量liang迅xun速su增zeng大da,因yin此ci對dui共gong模mo信xin號hao呈cheng現xian很hen大da的de感gan抗kang,使shi之zhi不bu易yi通tong過guo,故gu稱cheng作zuo共gong模mo扼e流liu圈quan。它ta的de兩liang個ge線xian圈quan分fen別bie繞rao在zai低di損sun耗hao、gaodaocilvdetieyangticihuanshang,dangyoudianliutongguoshi,lianggexianquanshangdecichangjiuhuihuxiangjiaqiang。dangedingdianliujiaodashi,gongmoeliuquandexianjingyeyaoxiangyingzengda,yibiannengchengshoujiaodadedianliu。
此外,適當增加電感量,可改善低頻衰減特性。C1和C2采用薄膜電容器,容量範圍大致是0.01μF~0.47μF,主要用來濾除串模幹擾。C3和C4跨接在輸出端,並將電容器的中點接地,能有效地抑製共模幹擾。C3和C4亦可並聯在輸入端,仍選用陶瓷電容,容量範圍是2200pF~0.1μF.為減小漏電流,電容量不得超過0.1μF,並且電容器中點應與大地接通。C1~C4的耐壓值均為630VDC或250VAC.
