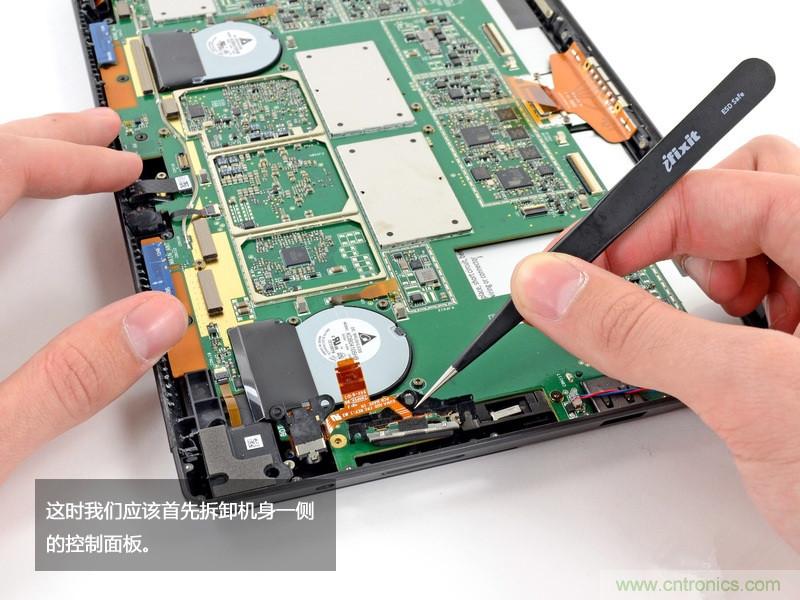

平板電腦需要保護的部分很多
，這裏分別介紹 SESD 在平板電腦一些主要模塊裏麵的應用

觸控麵板模組

觸控麵板是用手指去碰觸的人機交互界麵，非常容易受到 ESD 的幹擾。PCB 設計時SESD 可以加在軟板導線出現連接器的位置
，以有效防護經由連接器產生的 ESD 現象。另外，在終端使用時也會有來自觸控麵板邊緣屏蔽層的 ESD 風險
，因此在屏蔽層與接地線之間也應該加 SESD
，一方麵可以避免信號幹擾，另一方麵可有效箝製電路係統電壓。電源線和地之間采用單顆 SESD 即可，其它端口則采用 SESD 陣列來實現。

顯示和攝像頭模組接口

對(dui)於(yu)顯(xian)示(shi)和(he)攝(she)像(xiang)頭(tou)模(mo)組(zu)接(jie)口(kou)的(de)軟(ruan)板(ban)，一(yi)般(ban)無(wu)法(fa)設(she)計(ji)太(tai)多(duo)層(ceng)的(de)鋪(pu)銅(tong)，因(yin)此(ci)信(xin)號(hao)比(bi)較(jiao)難(nan)對(dui)應(ying)到(dao)參(can)考(kao)接(jie)地(di)麵(mian)，也(ye)經(jing)常(chang)會(hui)有(you)信(xin)號(hao)跨(kua)越(yue)另(ling)一(yi)層(ceng)地(di)麵(mian)切(qie)孔(kong)情(qing)況(kuang)發(fa)生(sheng)，從(cong)而(er)造(zao)成(cheng)信(xin)號(hao)完(wan)整(zheng)性(xing)缺(que)失(shi)或(huo) EMI 問題；此ci外wai多duo腳jiao位wei的de軟ruan板ban由you於yu麵mian積ji較jiao大da
，在zai平ping板ban電dian腦nao狹xia小xiao的de空kong間jian中zhong會hui與yu許xu多duo其qi它ta部bu分fen接jie觸chu，因yin此ci無wu論lun在zai成cheng品pin使shi用yong或huo半ban成cheng品pin生sheng產chan時shi，經jing常chang會hui受shou到dao外wai界jie雷lei電dian和he人ren體ti/環境 ESD 的直接或耦合影響，進而危害到控製IC。此時可用具有 ESD 防護功能的 EMI 濾波器來有效防止這些問題的發生

RF 和 NFC 天線部分

在自然環境中的雷電或是人體及環境中的 ESD
，都有機會通過 RF 和 NFC 天線放電進入到平板電腦中，進而造成天線接收端的電子元件損壞。由於RF信號對電容值非常敏感， 0.1Pf 以下電容值的 SESD 元件才適用於天線部分 ESD 防護的使用。PCB 設計時 SESD元件應盡量放到靠近天線的附近
，利用其比前端元件較低的箝製電壓及耐高突波電流的特性，有效地實現第一線的防護。

實體按鍵部分

雖然目前平板電腦大部分功能都采用觸控，但也有部分功能采用實體按鍵，例如音量
、鎖定
、菜單按鍵等，使用者需要直接接觸這些實體按鍵進行操作
，而實體按鍵的間隙經常會出現 ESD 現象。為了對實體按鍵進行保護，設計時 SESD 元件應盡量放到靠近按鍵接點附近，利用其比前端按鍵控製 IC 元件較低的箝製電壓及耐高突波電流的特性，有效作為第一線的防護。

用戶接口部分

擁護接口主要包括耳機插孔
、USB 接口
、MHL 接口
、HDMI 接口

、SIM 卡
、TF 卡等
，這些接口在使用過程中經常會直接接觸到用戶，每次插拔都會帶來 ESD 問題
，所以需要采用必要的 ESD 防護。耳機接口需要收音功能，USB 接口需要滿足高速 USB2.0 或更高要求
，HDMI 和 MHL 傳輸的數字視頻信號頻率更高

，所以要求所加的 SESD 不影響信號完整性。我們推薦使用低電容的 SESD 和 SESD 陣列進行保護，對於 SIM 卡和 TF 卡，通常信號速率並不高，所以使用普通電容的 SESD 陣列即可進行防護。
