如何應付PCB拚板,記住十點就OK!
發布時間:2015-02-08 責任編輯:sherryyu
【導讀】PCB工程師在設計PCB時有很多的條條框框可以遵循,也有很多前輩工程師留下來很多的設計經驗供大家參詳!但是說到PCB拚板,有的人會不是很熟悉,就別提如何去應付它了,別怕,小編總結了十點注意事項,記住它們,PCB拚板就不是事兒!

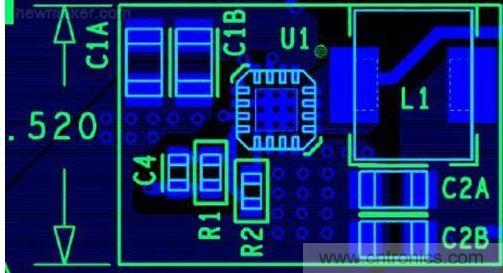

大家可以一起來討論啊,下麵先羅列出10條需要注意的,歡迎大家指正:
1、PCB拚板的外框(夾持邊)應采用閉環設計,確保PCB拚板固定在夾具上以後不會變形;
2、PCB拚板寬度≤260mm(SIEMENS線)或≤300mm(FUJI線);如果需要自動點膠,PCB拚板寬度×長度≤125 mm×180 mm;
3、PCB拚板外形盡量接近正方形,推薦采用2×2、3×3、……拚板;但不要拚成陰陽板;
4、小板之間的中心距控製在75 mm~145 mm之間;
5、設置基準定位點時,通常在定位點的周圍留出比其大1.5 mm的無阻焊區;
6、拚板外框與內部小板、小板與小板之間的連接點附近不能有大的器件或伸出的器件,且元器件與PCB板的邊緣應留有大於0.5mm的空間,以保證切割刀具正常運行;
7、在拚板外框的四角開出四個定位孔,孔徑4mm±0.01mm;孔的強度要適中,保證在上下板過程中不會斷裂;孔徑及位置精度要高,孔壁光滑無毛刺;
8、PCB拚板內的每塊小板至少要有三個定位孔,3≤孔徑≤6 mm,邊緣定位孔1mm內不允許布線或者貼片;
9、用於PCB的整板定位和用於細間距器件定位的基準符號,原則上間距小於0.65mm的QFP應在其對角位置設置;用於拚版PCB子板的定位基準符號應成對使用,布置於定位要素的對角處;
10、大的元器件要留有定位柱或者定位孔,重點如I/O接口、麥克風、電池接口、微動開關、耳機接口、馬達等;
