隨著高速DSP技術的廣泛應用
，相應的高速DSP的PCB設計就顯得十分重要。由於DSP是一個相當複雜
、種類繁多並有許多分係統的數、模混合係統
，所以來自外部的電磁輻射以及內部元器件之間、分係統之間和各傳輸通道間的串擾對DSP及其數據信息所產生的幹擾
，已嚴重地威脅著其工作的穩定性、可靠性和安全性。據統計
，幹擾引起的DSP事故占其總事故的90％左右。因此設計一個穩定、可靠的DSP係統，電磁兼容和抗幹擾至關重要。

1 DSP的電磁幹擾環境

電磁幹擾的基本模型由電磁幹擾源、耦合路徑和接收機3部分組成
，如圖1所示。

電磁幹擾源包含微處理器
、微控製器、靜電放電

、瞬時功率執行元件等。隨著大量高速半導體器件的應用，其邊沿跳變速率非常快
，這種電路可以產生高達300 MHz的諧波幹擾。耦合路徑可以分為空間輻射電磁波和導線chuandaodedianyayudianliu。zaoshengbeiouhedaodianluzhongdezuijiandanfangshishitongguodaotidechuandi，liru，youyitiaodaoxianzaiyigeyouzaoshengdehuanjingzhongjingguo
，zhetiaodaoxiantongguoganyingjieshouzhegezaoshengbingqiejiangqichuandidaodianludeqitabufen，suoyoudedianzidianludoukeyijieshouchuansongdedianciganrao。liru
，zaishuzidianluzhong，linjiexinhaozuirongyishoudaodianciganraodeyingxiang；模擬的低級放大器、控製電路和電源調整電路也容易受到噪聲的影響。

2 DSP電路板的布線和設計

lianghaodedianlubanbuxianzaidiancijianrongxingzhongshiyigefeichangzhongyaodeyinsu，yigezhuoliededianlubanbuxianheshejihuichanshenghenduodiancijianrongwenti，jishijiashanglvboqiheqitayuanqijianyebunengjiejuezhexiewenti。

正確的電路布線和設計應該達到如下3點要求：

(1)電路板上的各部分電路之間存在幹擾
，電路仍能正常工作；

(2)電路板對外的傳導發射和輻射發射盡可能低，達到有關標準要求；

(3)外部的傳導幹擾和輻射幹擾對電路板上的電路沒有影響。

2．1 元器件的布置

(1)元器件布置的首要問題是對元器件進行分組。元器件的分組原則有：按電壓不同分；按數字電路和模擬電路分；按高速和低速信號分和按電流大小分。一般情況下都按照電壓不同分或按數字電路與模擬電路分。

(2)所有的連接器都放在電路板的一側


，盡量避免從兩側引出電纜。

(3)避免讓高速信號線靠近連接器。

(4)在元器件安排時應考慮盡可能縮短高速信號線，如時鍾線、數據線和地址線等。

2．2 地線和電源線的布置

dixianbuzhidezuizhongmudeshiweilezuixiaohuajiedizukang，yicijianxiaocongdianlufanhuidaodianyuanzhijiandejiedihuiludianshi，jijianxiaodianlucongyuanduandaomudeduanxianluhedicengxingchengdehuanlumianji。tongchangzengjiahuanlumianjishiyouyudicenggefengyinqide。ruguodicengshangyoufengxi，gaosuxinhaoxiandehuiliuxianjiubeipoyaoraoguogefeng，congerzengdalegaopinhuanludemianji，rutu2所示。

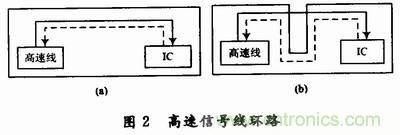

圖2中高速線與芯片之間進行信號傳輸。圖2(a)中沒有地層隔縫，根據"電流總是走阻抗最小的途徑"，此時環路麵積最小。圖2(b)中
，有地層隔縫
，此時地環路麵積增大，這樣就產生如下後果：

(1)增大向空間的輻射幹擾，同時易受空間磁場的影響；

(2)加大與板上其他電路產生磁場耦合的可能性；

(3)由於環路電感加大，通過高速線輸出的信號容易產生振蕩；

(4)環路電感上的高頻壓降構成共模輻射源
，並通過外接電纜產生共模輻射。

通常地層上的隔縫不是在分地時
、有意識地加上的
，有時隔縫是因為板上的過孔過於接近而產生的
，因此在PCB設計中應盡量避免該種情況發生。

電(dian)源(yuan)線(xian)的(de)布(bu)置(zhi)要(yao)和(he)地(di)線(xian)結(jie)合(he)起(qi)來(lai)考(kao)慮(lv)
，以(yi)便(bian)構(gou)成(cheng)特(te)性(xing)阻(zu)抗(kang)盡(jin)可(ke)能(neng)小(xiao)的(de)供(gong)電(dian)線(xian)路(lu)。為(wei)了(le)減(jian)小(xiao)供(gong)電(dian)用(yong)線(xian)的(de)特(te)性(xing)阻(zu)抗(kang)
，電(dian)源(yuan)線(xian)和(he)地(di)線(xian)應(ying)該(gai)盡(jin)可(ke)能(neng)的(de)粗(cu)，並(bing)且(qie)相(xiang)互(hu)靠(kao)近(jin)，使(shi)供(gong)電(dian)回(hui)路(lu)麵(mian)積(ji)減(jian)到(dao)最(zui)小(xiao)，而(er)且(qie)不(bu)同(tong)的(de)供(gong)電(dian)環(huan)路(lu)不(bu)要(yao)相(xiang)互(hu)重(zhong)疊(die)。在(zai)集(ji)成(cheng)芯(xin)片(pian)的(de)電(dian)源(yuan)腳(jiao)和(he)地(di)腳(jiao)之(zhi)間(jian)要(yao)加(jia)高(gao)頻(pin)去(qu)耦(ou)電(dian)容(rong)，容(rong)量(liang)為(wei)O．01～O．1μF
，而且為了進一步提高電源的去耦濾波的低頻特性，在電源引入端要加上1個高頻去耦電容和1個1～10μF的低頻濾波電容。

在多層電路板中，電源層和地層要放置在相鄰的層中，從而在整個電路板上產生一個大的PCBdianrongxiaochuzaosheng。suduzuikuaideguanjianxinhaohejichengxinpianyingdangbufangzailinjindicengyibian，feiguanjianxinhaozebufangzaikaojindianyuancengyibian。yinweidicengbenshenjiushiyonglaixishouhexiaochuzaoshengde
，qibenshenjihushimeiyouzaoshengde。
[page]
2．3 信號線的布置

不相容的信號線之間能產生耦合幹擾


，所以在信號線的布置上要把它們隔離
，隔離時采取的措施有：

(1)不相容信號線應相互遠離，不要平行

，分布在不同層上的信號線走向應相互垂直，這樣可以減少線間的電場和磁場耦合幹擾
；

(2)高速信號線特別是時鍾線要盡可能的短，必要時可在高速信號線兩邊加隔離地線；

(3)信號線的布置最好根據信號流向順序安排，一個電路的輸入信號線不要再折回輸入信號線區域，因為輸入線與輸出線通常是不相容的。

當高速數字信號的傳輸延時時間Td>Tr(Tr為信號的脈衝上升時間)時，應考慮阻抗匹配問題。因為錯誤的終端阻抗匹配將會引起信號反饋和阻尼振蕩。通常線路終端阻抗匹配的方法有串聯源端接法、並聯端接法、RC端接法
、Thevenin端接法4種。

(1)串聯源端接法

圖3為串聯源端接電路。

源端阻抗Zs和分布在傳輸線上的阻抗Zo之間，加上源端接電阻Rs，用來完成阻抗匹配，Rs還能吸收負載的反饋。這裏的Rs必須離源端盡可能的近
，理論上應為Rs=Zo-Zs中的實數值。一般Rs取15～75Ω。

(2)並聯端接法

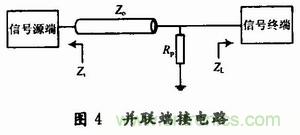

圖4為並聯端接電路。附加1個並聯端電阻Rp
，這樣Rp與ZL並聯後就與Zo相匹配。這個方法需要源驅動電路來驅動一個較高的電流，能耗很高，所以在功耗小的係統中不適用。

(3)RC端接法

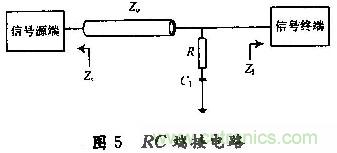

圖5為RC端接電路。該方法類似於並聯端接電路
，但引入了電容C1，此時R用於提供匹配Zo的阻抗。C1為R提供驅動電流並過濾掉從傳輸線到地的射頻能量。因此與並聯端接方法相比
，RC端接電路需要的源驅動電流更少。R和C1的值由Zo
，Tpd(環路傳輸延遲)和終端負載電容值Cd決定。時間為常數，RC=3Tpd，其中R∥ZL=Zo，C=C1∥Cd。

(4)Thevenin端接法

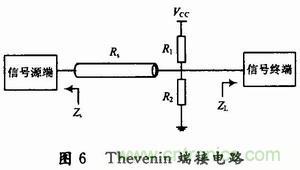

圖6為Thevenin端接電路。該電路由上拉電阻R1和下拉電阻R2組成，這樣就使邏輯高和邏輯低與目標負載相符。其中
，R1和R2的值由R1∥R2=Zo決定，R1+R2+ZL的值要保證最大電流不能超過驅動電路容量。

結語

本文分析了電子產品的電磁環境，從而確定了高速DSP係統產生幹擾問題的主要原因。針對這些幹擾因素，分析了高速DSP係統的多層板布局、器件布局、PCB布線等
，確定了能夠有效降低幹擾、提高電磁兼容性的措施。保證了高速DSP係統的可靠性和有效性。
