言歸正傳
，我們之前的話題說到：濾波電容設計
，在多層板時代，電容傾向於呈現“全局特性”，電容的位置不再是那麼重要

；並且電源設計不需要強製從濾波電容進入到芯片管腳。那麼問題來了，什麼才是濾波電容設計的關鍵點。



關鍵點其實是濾波電容本身，我們需要關注濾波電容的容值選擇
，進而關注電容的品牌
、型號及參數。圖1是shi研yan究jiu濾lv波bo電dian容rong最zui基ji礎chu的de理li論lun

，本ben章zhang我wo們men會hui從cong最zui簡jian單dan的de電dian容rong特te性xing及ji電dian容rong並bing聯lian開kai始shi介jie紹shao，相xiang對dui比bi較jiao基ji礎chu，資zi深shen工gong程cheng師shi可ke以yi暫zan時shi回hui避bi
，下xia期qi再zai見jian。

圖1

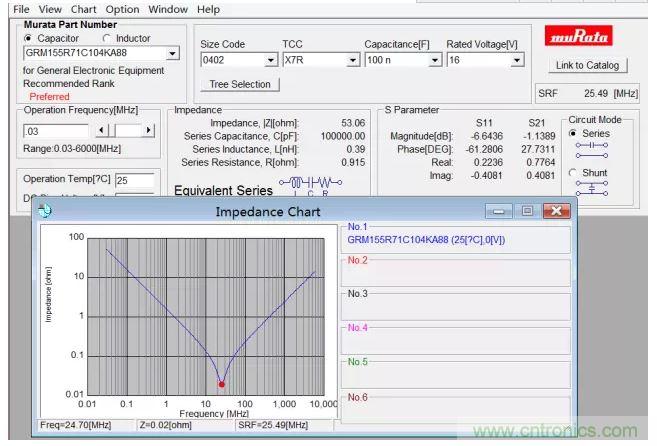

單個電容的阻抗曲線，我們需要關注兩個參數，ESR（等效寄生電阻）和ESL（等效寄生電感）。我們平常比較關心ESL，ESL加上安裝電感，和電容的容值構成LC諧振，電感越大，諧振頻率往低頻偏移。諧振頻率之後，電容曲線呈現感性，也就是說諧振頻率往低頻偏移的同時，電容的效果變差。



平常對ESR的關注不多

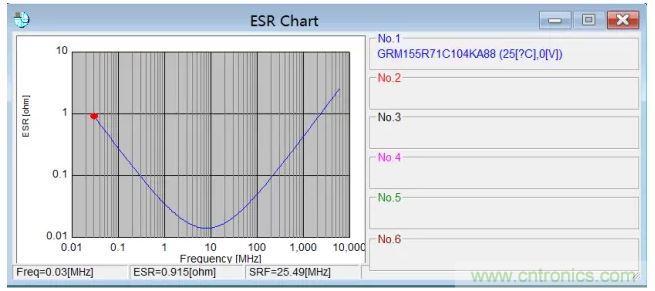

，其實ESR也是非常關鍵的一個參數。不少人對ESR會有一些誤解。首先，ESR不是一個常數，是隨著頻率而變化的。圖1的Murata工具裏麵看到的串聯電阻（Series Resistance ）值
，不是我們常規理解的諧振頻率點的ESR，後麵的等效電路仿真的時候需要注意這個細節。圖2是這個電容的ESR隨頻率變化的曲線。諧振頻率點的ESR值
，決定了電容阻抗曲線的最低點。這個值在電容設計的時候也非常重要，一般來說
，小尺寸封裝的小電容，諧振頻率點的ESR值一般較大。

圖2

接著，我們來看看電容的並聯

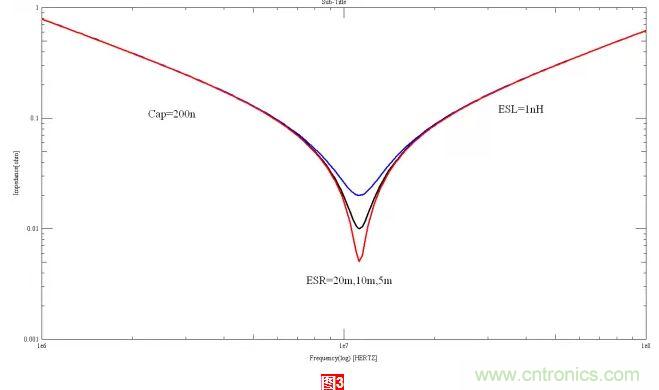

，先暫時忽略安裝電感，後麵再單獨介紹安裝電感的設計細節。同種類電容的並聯如圖3所示，諧振頻率點不變
，但是諧振頻率處的ESR會形成電阻並聯。可以認為同一種類電容加的數量越多，電容並聯之後
，諧振頻率點的阻抗越低。

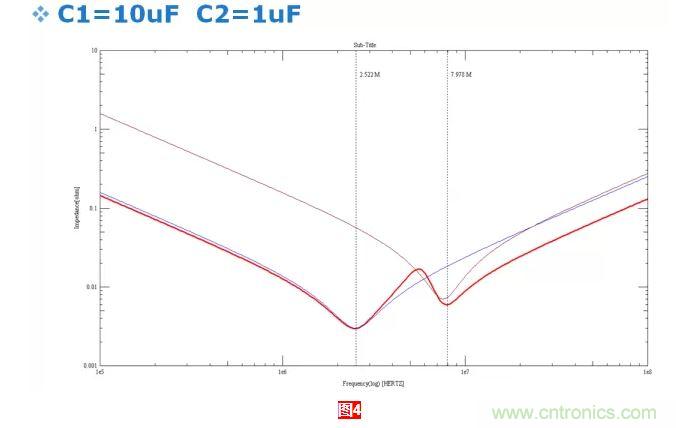

不同種類電容的並聯如圖4所示
，兩種電容並聯
，會出現兩個諧振頻率點。同時還會出現一個反諧振頻率點，這個反諧振頻率是電容設計的難點之一。
