設計與製造是產品生命周期中最重要的兩個環節
，隨著電子業及PCB製造業的蓬勃發展，行業內的競爭達到白熾化。客戶對PCB設計周期的要求越來越短，品質要求卻越來越高。PCB的加工製造是電子產品的設計及製造的最重要組成部分.這個環節是一個無中生有的環節,weishenmeyaozheyangshuone
，yinweizaizhegehuanjieneibawomenyiqiedeshejilinianqieqieshishidezhuanhuachengshiti


，womenmengxiangchengzhenle。nameyaozaizhemeduandeshejizhouqineiquwanchengyixiliedefuzasheji
，zenmebaozhengwomenshejiziliaoyuyuanlituyizhine

？zaiciwomenyinruIPC-D-356A比對GERBER文件的方式，來預防此類問題的發生。



先介紹IPC-D-356A格式，何謂IPC-D-356A文件呢
，是美國印刷電路學會所製定的一種特定格式


，它是的記錄設計文件各邏輯關係的網絡集合文件。就是我們在PCB文件內用設計軟件輸出的與原理圖一致的一種邏輯網絡，與CAM軟件建立的物理網絡進行對比。它可以檢查我們輸出的gerber文件及鑽孔文件是否與PCB的原理圖一致，特別是網絡開短路的安全性。素有“設計工程師的守護神，PCB加工的安全站。”之稱。那麼IPC-D-356A文件究竟有什麼作用呢？

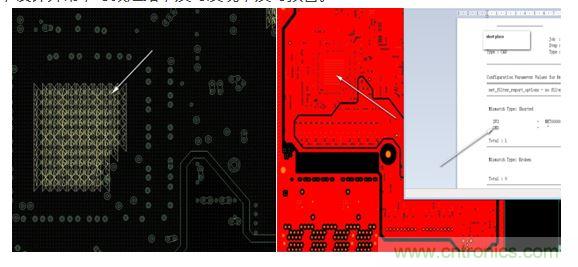

如下圖，設計異常，導致短路，及時發現
，及時預警。

上個月我司的PCB焊接工廠接到一個客戶設計製板
，在我司焊接的量產訂單。過完回流焊工序後，在焊接一個DIP連接器時
，總是發生透錫不良的品質問題。無論工藝上如何改善
，總是無法避免。後來我們打開了客戶的GERBER進行查看，結果呢
，不看不知道一看嚇一跳，天啊，你猜我們看到了什麼呢？

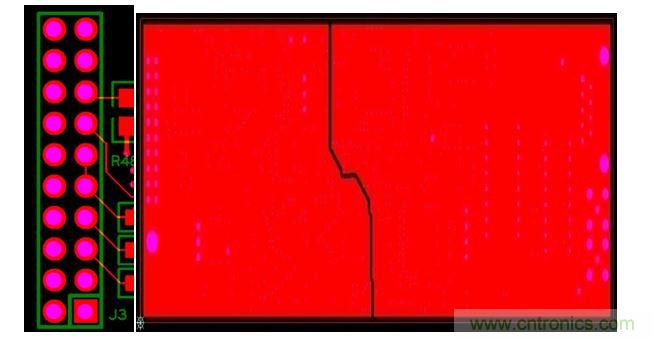

下圖即為我們當時看到的內容：

2

我們在客戶的GERBER文(wen)件(jian)內(nei)，看(kan)到(dao)了(le)內(nei)層(ceng)整(zheng)層(ceng)鋪(pu)滿(man)銅(tong)皮(pi)，沒(mei)有(you)一(yi)個(ge)避(bi)讓(rang)，整(zheng)個(ge)網(wang)絡(luo)全(quan)部(bu)短(duan)路(lu)。焊(han)接(jie)失(shi)效(xiao)的(de)原(yuan)因(yin)找(zhao)到(dao)了(le)，因(yin)為(wei)設(she)計(ji)工(gong)程(cheng)師(shi)光(guang)繪(hui)設(she)置(zhi)錯(cuo)誤(wu)，導(dao)致(zhi)輸(shu)出(chu)的(de)GERBERwenjianneicengquanbuchengweiyigewangluo。benlailianjieqidexiafang
，shiyousanrehanpanchulide，danshixianzaiquanpushangtongpile
，daozhizaihanjieshireliangguodusanshi，erchuxiantouxibuliangdepinzhiwenti。yinweisuozuodegongzhongbutong，PCB板廠的CAM工程師很多不懂PCB設計，他們無法去正確判斷客戶的設計意圖，唯一能做到的就是保證做出的PCB板與客戶提供的原稿一致。



如果我們在輸出GERBER文件時，把IPC-D-356A文件一起輸出

，板廠的工程師會用IPC-D-356A文件給我們做網絡比較
，第一時間發現我們文件上的異常。前車之覆
，後車之鑒，請大家一定明白IPC-D-356A文件的重要性

，因為我們有部分設計工程師隻會檢查自己設計的PCB文件，而不會去檢查輸出的最終的GERBER文件。有時候就會發生上述的案例，設計文件是正確的
，但是光繪輸出時會因為一些設置的問題，而出現開短路。如果我們有了這個IPC-D-356A文件，無形中就為自己多了一種保護。
