PCB Layout 爬電距離與電氣間隙的確定方法
發布時間:2015-09-25 責任編輯:sherry
【導讀】本文主要介紹的是在PCB設計中爬電距離與電氣間隙的確定方法。有興趣的工程師朋友們可以來看看,同時歡迎大家給出不同的建議!
爬電距離的確定:
首先需要確定絕緣的種類:
基本絕緣:一次電路與保護地
工作絕緣 ① :一次電路內部;二次電路內部
工作絕緣 ② :輸入部分(輸入繼電器之前)內部,二次電路與保護地
加強絕緣:一次電路與二次電路;輸入部分與一次電路;充電板輸出與內部線路
再查看線路,確定線路之間的電壓差
最後,從下表中查出對應的爬電距離

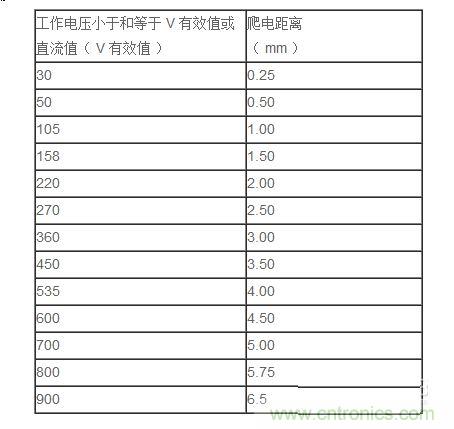

表一:爬電距離

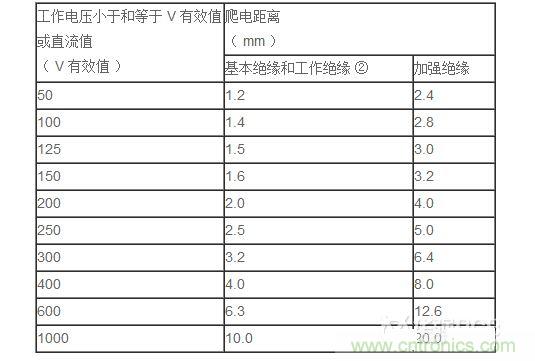

表二:爬電距離(適用於基本絕緣、工作絕緣 ② 、加強絕緣)

電氣間隙的確定:
首先需要確定絕緣的種類:
基本絕緣:一次電路與保護地
工作絕緣 ① :一次電路內部;二次電路內部
工作絕緣 ② :輸入部分(輸入繼電器之前)內部,二次電路與保護地
加強絕緣:一次電路與二次電路;輸入部分對一次電路;充電板輸出與內部電路
再查看線路,確定線路之間的電壓差
最後,從下表中查出對應的電氣間隙

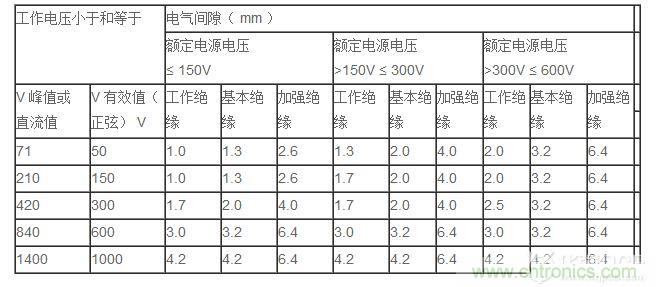

表三:電氣間隙(適用於一次電路與二次電路間、一次電路內、輸入電路、輸入電路與其他電路)

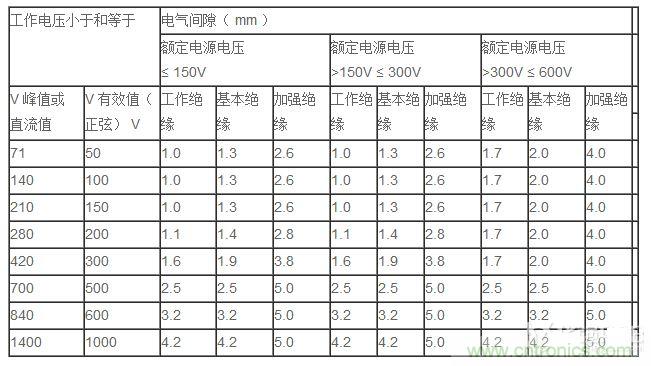

表四:電氣間隙(適用於二次電路內)
