顯xian示shi市shi場chang目mu前qian正zheng在zai蓬peng勃bo發fa展zhan，並bing且qie不bu斷duan出chu現xian新xin的de產chan品pin組zu合he以yi及ji消xiao費fei者zhe對dui各ge種zhong產chan品pin的de需xu求qiu也ye在zai持chi續xu提ti升sheng。在zai過guo去qu的de幾ji年nian內nei，大da部bu分fen消xiao費fei者zhe可ke以yi在zai自zi己ji的de家jia中zhong已yi經jing積ji累lei了le不bu少shao擁yong有you顯xian示shi屏ping的de科ke技ji產chan品pin，而erRGB顯示屏在顯示要求不高的行業依然應用廣泛，它的EMC問題也一直是困擾工程師的一大難點
，本文從輻射發射方麵為大家提供性價比高的EMC解決方案，希望對大家有所幫助。

一
、RGB屏麵臨的問題
1、屏的輻射超標或抗幹擾能力不夠

，導致無法通過認證；
2、抗幹擾能力弱，產品穩定性不夠
；
3
、屏的輻射超標影響別的係統工作。

二、處理方法
 問題點（一）： 屏時鍾的基頻以及諧波超標；

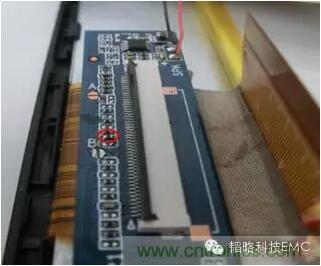

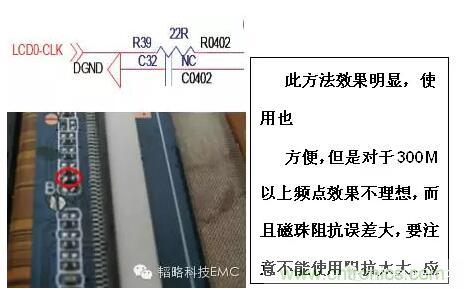

方法1：在屏時鍾上增加濾波電路，一般用RC濾波或加磁珠

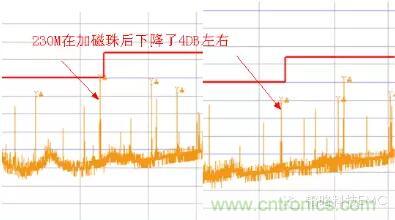

對比測試數據：

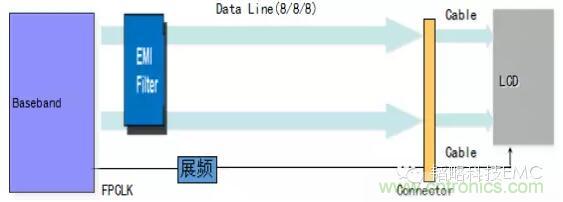

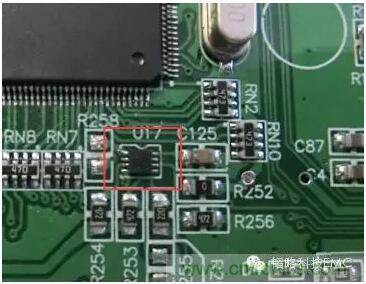

方法2：在屏時鍾上增加展頻IC

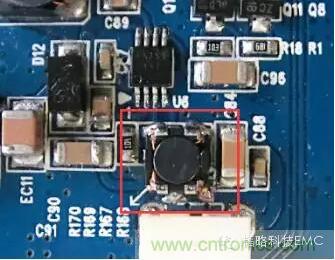

實物圖如下：

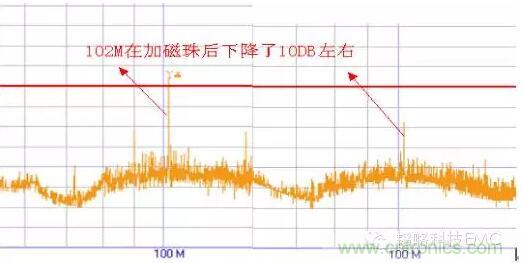

對比測試數據：
問題點（二）： 屏時鍾和DATA數據線一起引起的輻射超標；

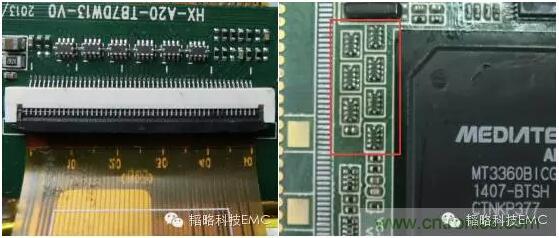

方法1：在屏數據線上增加共模濾波器或差模濾波器

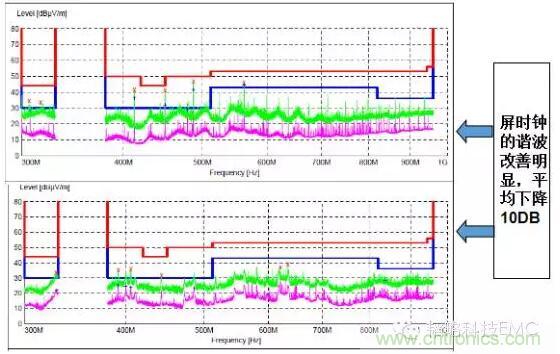

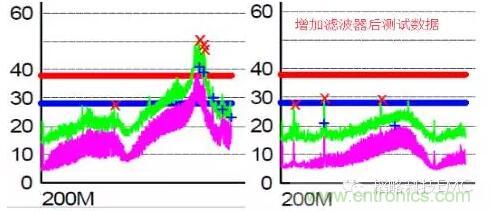

對比測試數據：
方法2：屏蔽FPC排線
問題點（三）： 通過背光連接線放大後的包絡超標
方法1：在屏背光輸出端增加高頻共模濾波器
注：1、如果輻射源頭是由背光升壓IC引起，需在輸入端用高頻共模濾波器隔離電源和地。
方法2：在屏背輸出端LED+、LED-上串聯磁珠，同時對地增加電容。
三


、總結：
屏的輻射一直是輻射超標的重要部分，對於它要引起大家足夠重視，除了上述措施
，
結構設計時要盡可能縮短屏排線，PCB設計要優先布局和布線，僅僅就PCB設計環節來說，分享以下幾點心得

，供參考交流。

四、PCB設計注意事項

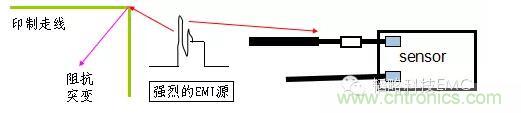

1、布線時避免太多的過孔，不允許出現銳角和直角，盡量使用圓弧走線，走線盡量短。

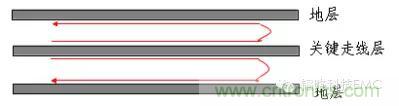

2、必須緊靠完整的參考平麵布線
，以保證其有最小的信號回路和連續的阻抗，優選兩地平麵之間。

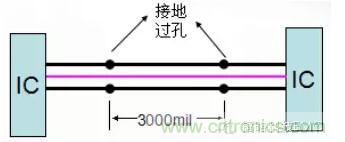

3、時鍾兩側建議包地線，包地線每隔3000mil接地，這樣保證包地線上各點電位相等。
4

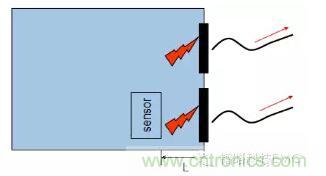

、屏信號線和連接器遠離PCB接口連接器至少1000mil。否則幹擾會直接向外輻射或在外出電纜上耦合出電流來向外輻射。 以上是我們多年來對RGB屏EMI問題實戰經驗的總結
，我們堅信大道至簡，解決問題才是硬道理，歡迎大家對我們提出寶貴意見。
