三大方麵細講鐵氧體磁芯的選擇方法

發布時間：2017-03-16 責任編輯：sherry

【導讀】關guan於yu鐵tie氧yang體ti磁ci芯xin應ying該gai很hen多duo人ren不bu陌mo生sheng，本ben文wen主zhu要yao從cong形xing狀zhuang，卷juan數shu，材cai料liao，這zhe三san個ge方fang麵mian為wei大da家jia著zhe重zhong的de講jiang解jie下xia如ru何he正zheng確que的de選xuan擇ze你ni需xu要yao的de鐵tie氧yang體ti磁ci芯xin。

下麵講解選擇鐵氧體磁珠時的要點。

　　形狀篇

　　要點：選擇適合電纜的鐵氧體磁珠！

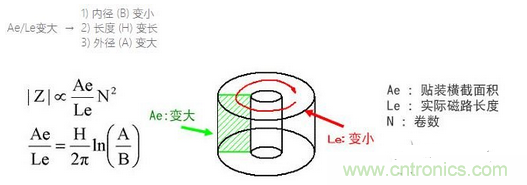

　　線圈的情況下，Ae/Le以以下樣式表示（外形尺寸），它與阻抗成正比，外形條件按照以下條件順序比較好。

要點：選擇適合電纜的鐵氧體磁珠！

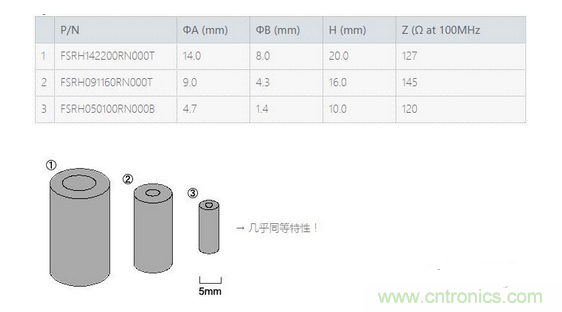

　例

要點：選擇適合電纜的鐵氧體磁珠！

卷數篇

　　要點：

　　低頻（～300MHz）狀態下，效果與卷數成正比！

　　高頻（300MHz～）狀態下，卷數要高達3圈！

　　要點1 低頻領域

　　阻抗與線圈的

　　實際橫截麵積成正比

　　與實際磁路長度成反比

　　與電線的卷數（N）的平方成正比

　　要點2 高頻領域

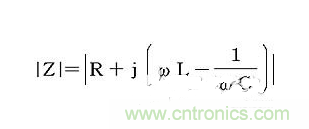

　　卷數少的情況下，雜散容量的影響很小，所以阻抗能夠延伸至高頻帶域。

　　但是，卷數一旦增多。受雜散容量變大影響，共振點向低頻側移動，於是高頻帶域的阻抗便降低。

卷數篇

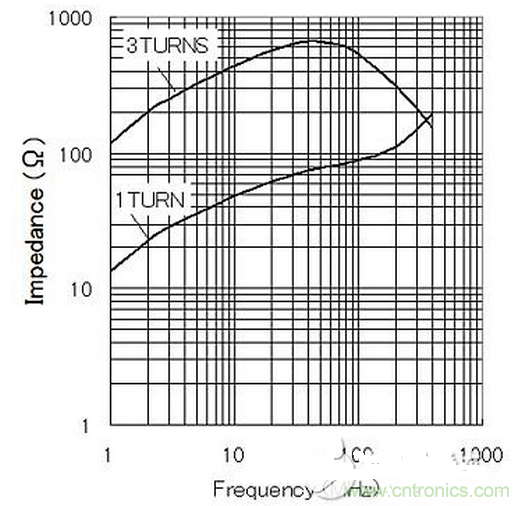

根據情況不同，也有認為「卷數增加特性反而惡化」的情況。

　　例

卷數篇

材料篇

　　要點：如果是村田材料的話就沒有必要擔心了。

　　村田量產的鐵氧體材料是Ni-Zn鐵氧體。

　　材料本身使用的是為了提高性能、尋求穩定性而嚴格篩選的材料。

　　通過改變調和比例而產生複合材料，但是如果是目前的噪聲頻率（30MHz～）的話，無論何種材料，差異都不會很大。（在低頻領域有差異）

要點1 低頻靜噪必要時

　　選擇μ’大的材料！！

　　要點2 高頻靜噪必要時

　　材料之間的差異幾乎沒有！！

　　通常用於輻射對策的情況下，隻要是村田的材料，就沒有必要拘泥於材料的種類。

　　總結

　　隻要遵循以上原則，就能夠選出合適的鐵氧體磁珠。

　　形狀

　　選擇內徑極小的鐵氧體磁珠（最重要）

　　比外形的長度更長 → 效果的順序「內徑」「長度」「外形」

　　卷數

　　通常通過卷數的平方能夠獲得效果！

　　超過300MHz的情況，請勿繞3圈以上！

　　材料

　　如果是村田的材料，高頻（30MHz～）的情況下幾乎沒有差異！
