1. 工程案例背景



某氣體報警控製器產品，產品結構設計初期未過多考慮電磁兼容設計，導致產品設計出來後電磁兼容標準GB16836中的要求
；下麵分析該產品結構設計中的EMC缺陷。



2. 產品結構設計問題分析



2.1．問題1分析

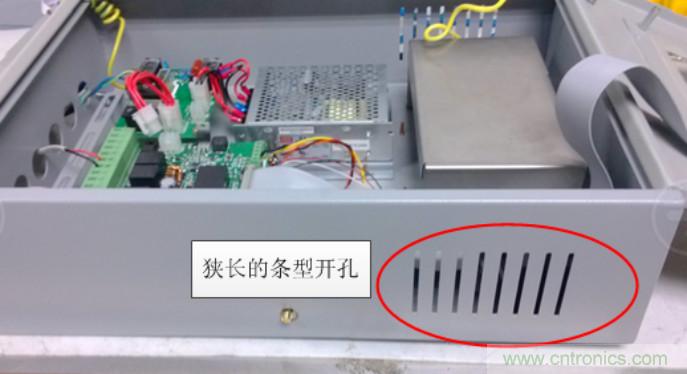

【問題描述】通風孔開孔方式處理不當，狹長的條孔屏蔽性能較差

，無法有效屏蔽外部幹擾；





【問題改善建議】weizengqiangyangjidekangraonengli，jianyiyangjidetongfengkaikongyouyuanlaidechangtiaokonggenggaiweiyuankong，qieshejichengyidingmianjidekaikongzhenlie

，kecaiyongzengjiakongshen
，jianxiaokongzhijing，tongshizengjiakongmiduheshuliangdefangfa

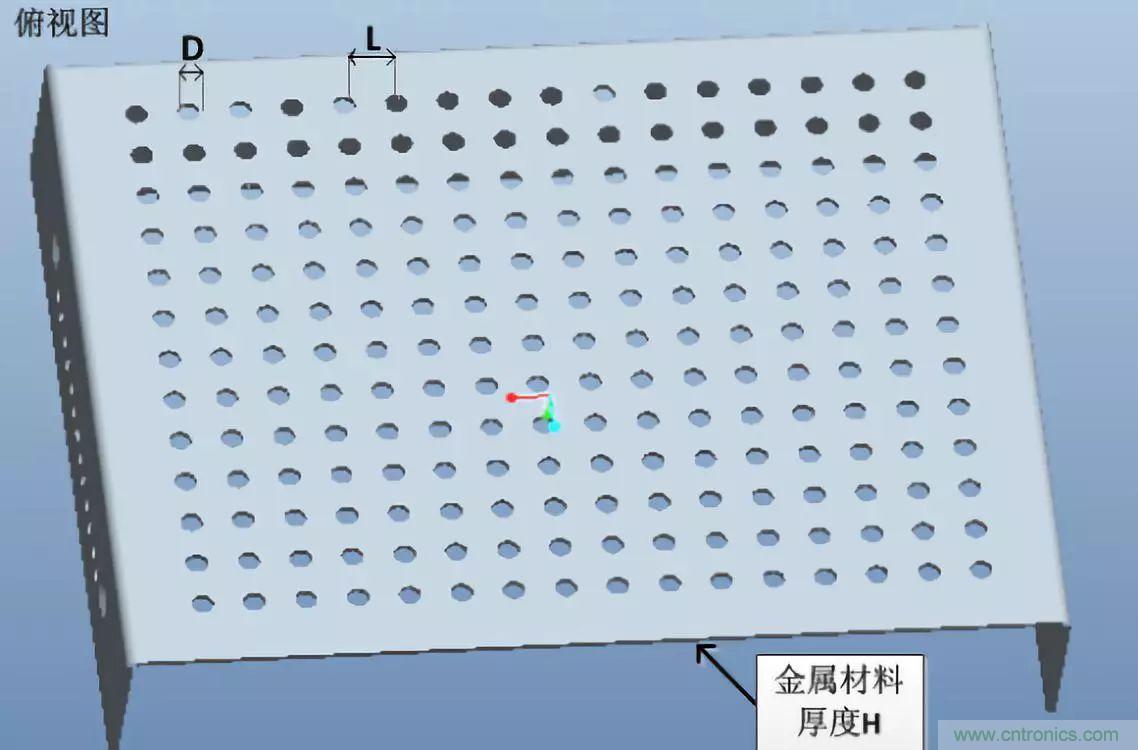

；通常應用推薦使用孔直徑D≤4mm，孔間距L≥6mm
；如下圖所示：





2.2．問題2分析



【問題描述】機體與LCD屏之間的隻通過一塊很薄的塑料薄片（2mm）隔離
，隔離厚度過小；

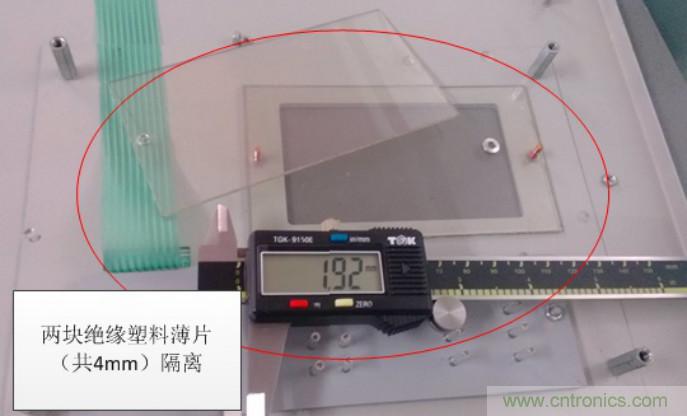

【問題改善建議】當進行ESD測試時，與外界隔離厚度較小的LCD屏容易感應到靜電槍頭的幹擾而導致花屏現象；建議將LCD屏與機體通過4mm厚度以上的透明絕緣朔料片進行隔離。





2.3．問題3分析

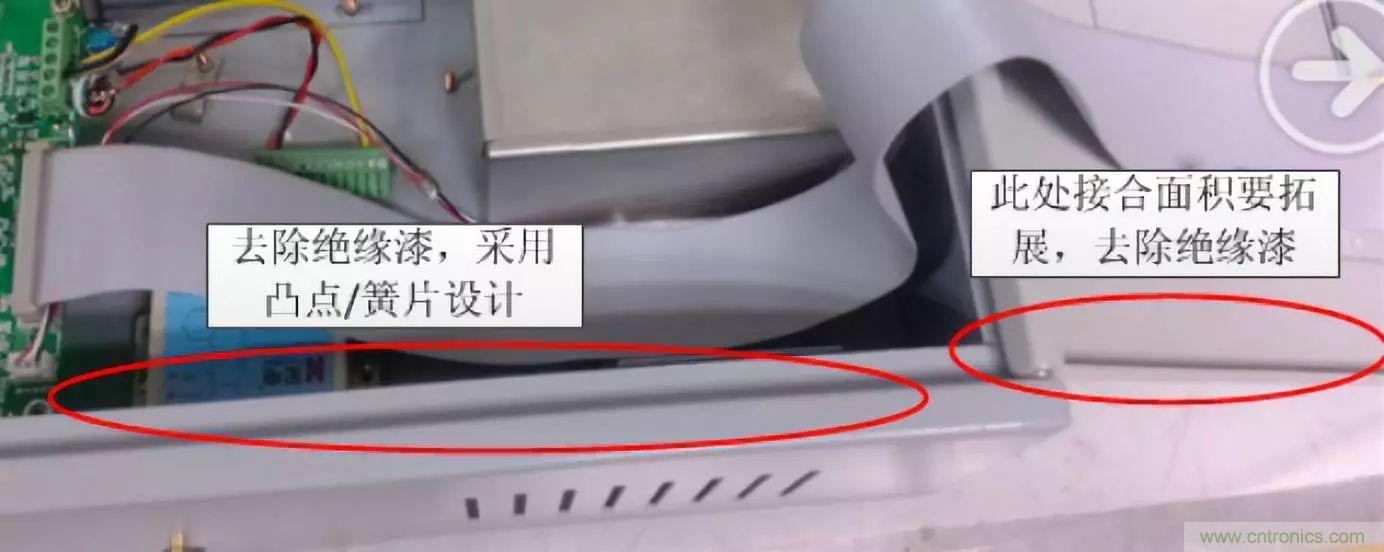

【問題描述】機體外蓋之間搭接僅通過螺釘鎖定，且接觸麵噴塗絕緣漆
，如此搭接無法保證各部件間良好的電導性能，存在極大的EMC風險

；

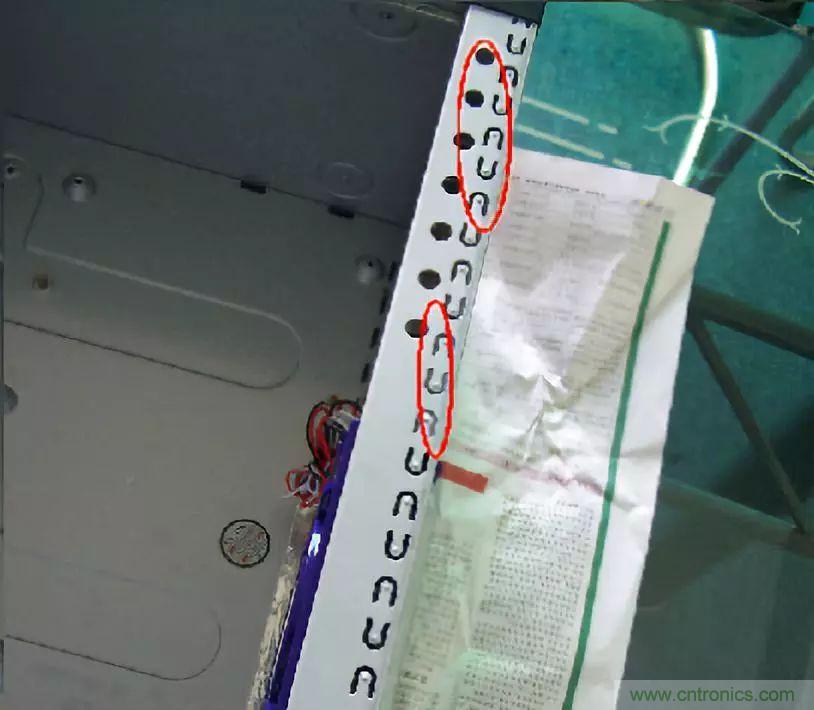

【問題改善建議】為確保樣機整體的屏蔽效能，各部件之間的搭接縫隙要求采用凸點或彈片方式處理
，接合麵要求去除絕緣漆且保證良好的導電性能（可采用鍍鋅的方式）
；



凸點接觸處理縫隙方法參考下圖：

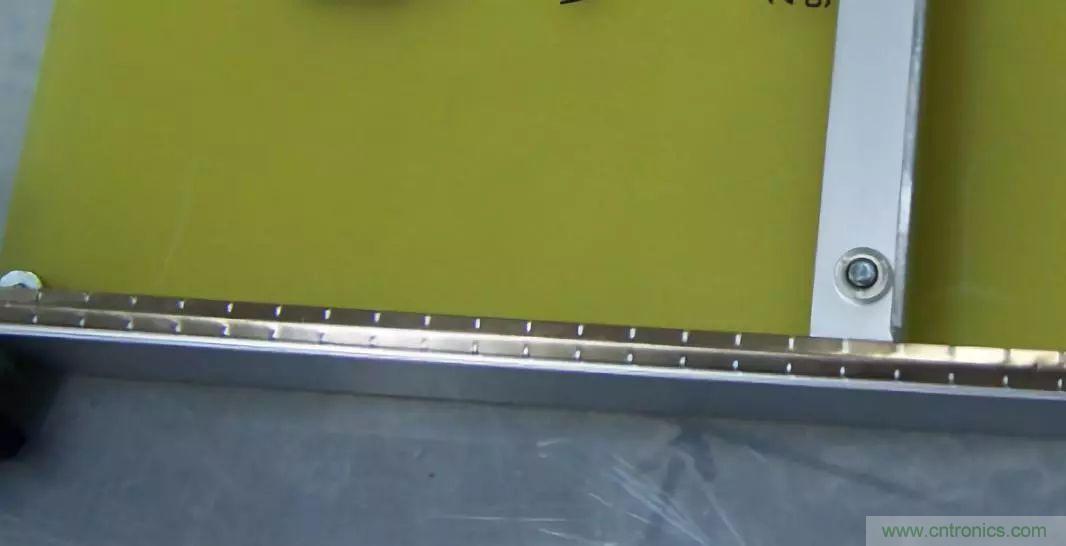

導電彈片處理方法參考下圖：





2.4．問題4分析

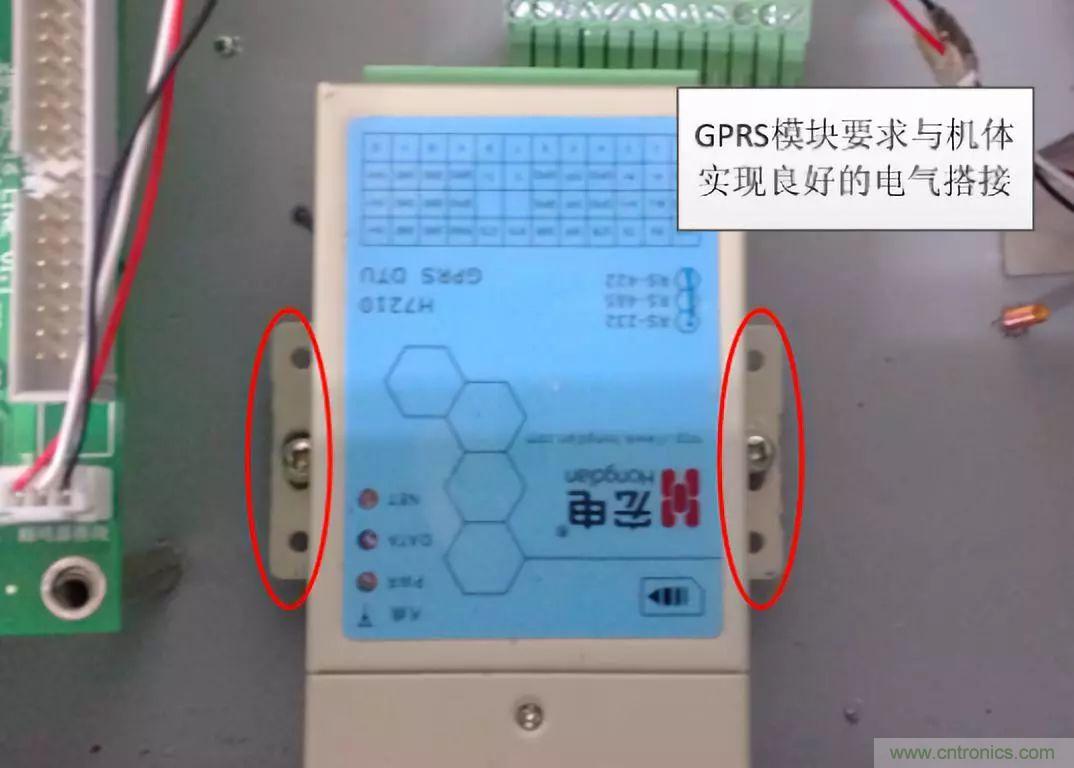

【問題描述】GPRS模塊外殼噴塗絕緣漆
，機體內部接合點也是噴塗絕緣漆，兩者之間僅通過兩顆螺釘搭接
，導致GPRS模塊與金屬機體之間的搭接導電性能較差；



【問題改善建議】GPRS模塊底部與機體內部接合點磨除絕緣漆機體
，使得兩者之間實現良好的導電性能。





2.5．問題5分析

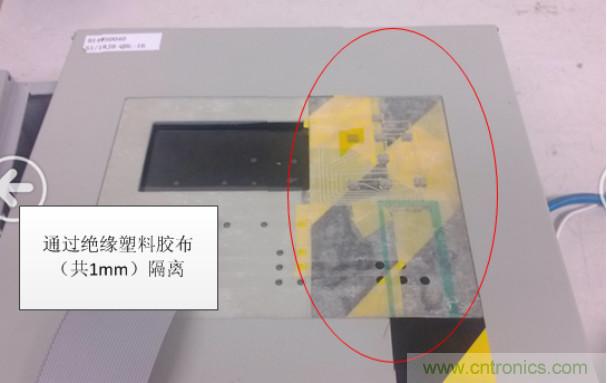

【問題描述】按鍵為金屬結構且與機殼之間僅通過一層薄膜隔離（估計0.2mm厚度）
，隔離間距過小；



【問題改善建議】當ESD測試時，金屬按鍵與機體間較薄的隔離間距容易才是電弧放電現象，從而導致嚴重的EMC問題；建議將按鍵麵板與機殼間通過絕緣膠布（大於1mm厚度）隔離。





2.6．問題6分析

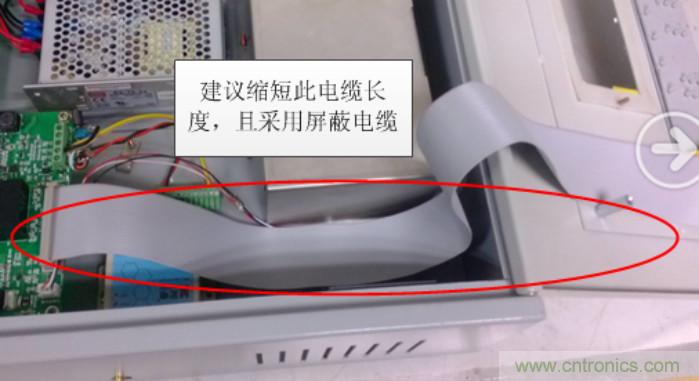

【問題描述】主控板與接線板之間的互聯電纜較長
，且未做屏蔽處理，較長的互聯電纜容易形成接收天線導致EMC風險問題；



【問題改善建議】為提高機體抗擾能力，建議互聯的扁平電纜長度縮短，且采用屏蔽。





2.7．問題7分析

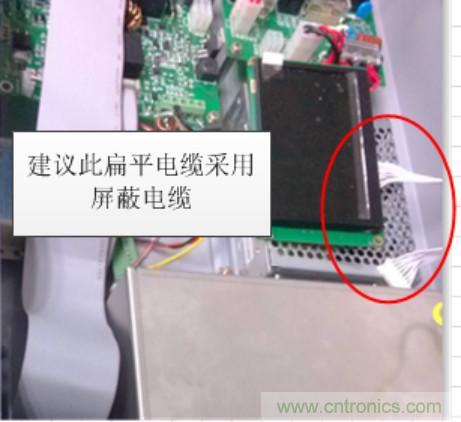

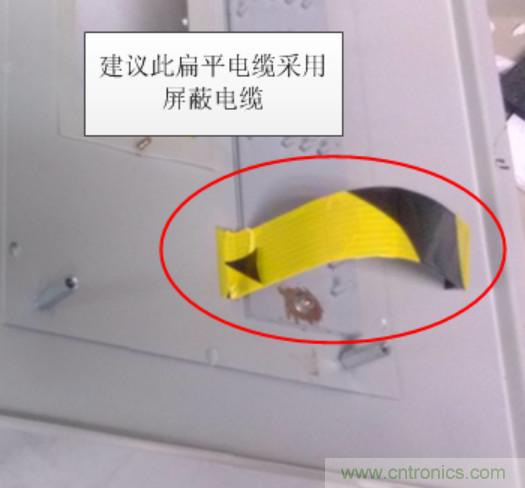

【問題描述】主控板與案件麵板之間的互連電纜
、主控板與LCD屏之間的互連電纜未做屏蔽處理
，電纜是導致EMC問題的主要原因之一
；

【問題改善建議】按鍵連接電纜采用屏蔽電纜；主控板與LCD屏間的互連電纜采用屏蔽電纜。

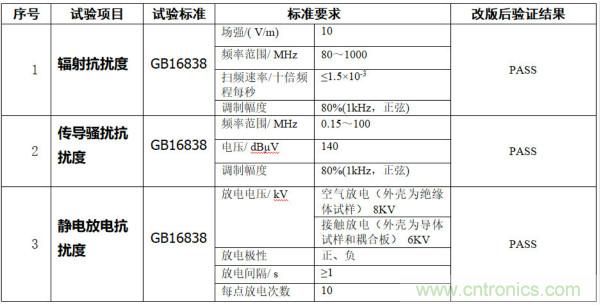

3. 產品結構改版後驗證結果



結構按評審意見更改後（且配合產品內部PCB改板），EMC測試驗證結果如下：
