在電子電路中，電感線圈主要是對交流信號進行隔離
、濾波或與電容器、電阻器等組成諧振電路的作用。

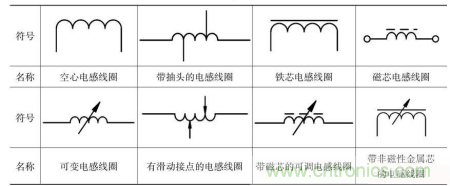

在電路圖中，電感線圈用字母L表示。



電感線圈的分類



電感線圈的種類很多
，分類方法各不相同。



按線心分類，可分為空心電感線圈、磁心電感線圈、鐵芯電感線圈和銅心電感線圈。



按安裝的形式分類
，它可分為立式
、臥式電感線圈。



按工作頻率分類

，它可分為高頻電感線圈、中頻電感線圈

、低頻電感線圈。



按用途分類
，它可分為電源濾波線圈、高頻濾波線圈、高頻阻流線圈、低頻阻流線圈
、行偏轉線圈

、場偏轉線圈、行振蕩線圈、行線性校正線圈
、本機振蕩線圈、高頻振蕩線圈。



按電感量是否可調分類，它可分為固定電感線圈、可變電感線圈、微調電感線圈。



按繞製方式及其結構分類，它可分為單層、多層、蜂房式、有骨架式和無骨架式電感線圈。



電感器的型號命名方法



電感線圈的型號主要是由主稱
、特征、型式、區別代號四部分組成：



第一部分:主稱，用L表示線圈
，ZL表示阻流圈;

第二部分:特征
，用G表示高頻;

第三部分:型式
，用X表示小型;

第四部分:區別代號,用字母A、B
、C等。



例如，LGX表示小塑高頻電感線圈。



電感線圈的主要特性參數



1.電感量



電感量是指電感線圈通過電流時，產生自感能力的大小。



電感量的單位為亨利
，用字母H表示。常用的單位是毫亨(mH)、微亨(μH)。它們的 換算關係為：





2.品質因數



電感線圈中儲存能量與消耗能量的比值稱為品質因數，又稱Q值，其定義式為：





式中，w為T作角頻率，L為線圈電感量，R為為線圈的總損耗電阻。



3.額定電流



電感線圈的額定電流是指電感線圈在正常工作時，允許通過的最大電流。額定電流是高頻、低頻阻流線圈和大功率諧振線圈的重要參數。



4.分布電容



分布電容是指線圈匝與匝之間形成的電容

，即由空氣、導線的絕緣層、gujiasuoxingchengdedianrong。zhexiedianrongdezongheyudianganxianquanbenshendedianzugouchengyigexiezhendianlu
，chanshengyidingelvdexiezhen
，jiangdidianganxianquandianganliangdewendingxing，shiQ值降低

，通常應減小分布電容。為減小電感線圈的分布電容，一般都采用了不同的統製方法
，如采用間繞法
、蜂房式繞法等。
